ESP32とL6470でモータを回してみた④【ESPからL6470へデータの送受信する関数!究極の完全版(?)】
ESP32とL6470を使ってステッピングモータを回したシリーズの記事が増えてきたので「もくじページ」を作成しました。→もくじページのリンク
ESP32からL6470へデータを送受信するための関数部分ですが、ステッピングモータを回すだけなら「ESP32とL6470でモータを回してみた①」で使用した関数で十分でした。しかし、今後ロボットをつくる場合にステッピングモータのステータスや回転数、ポジションなどL6470から受信する必要があると思い、いつも使っているGeminiにプログラムを作らせましたが、やり取りの間で不審な点もありましたので、Geminiが作ったプログラムをChatGPTへコピペしてダメ出しさせながら共同で関数部分を作ってもらいました。

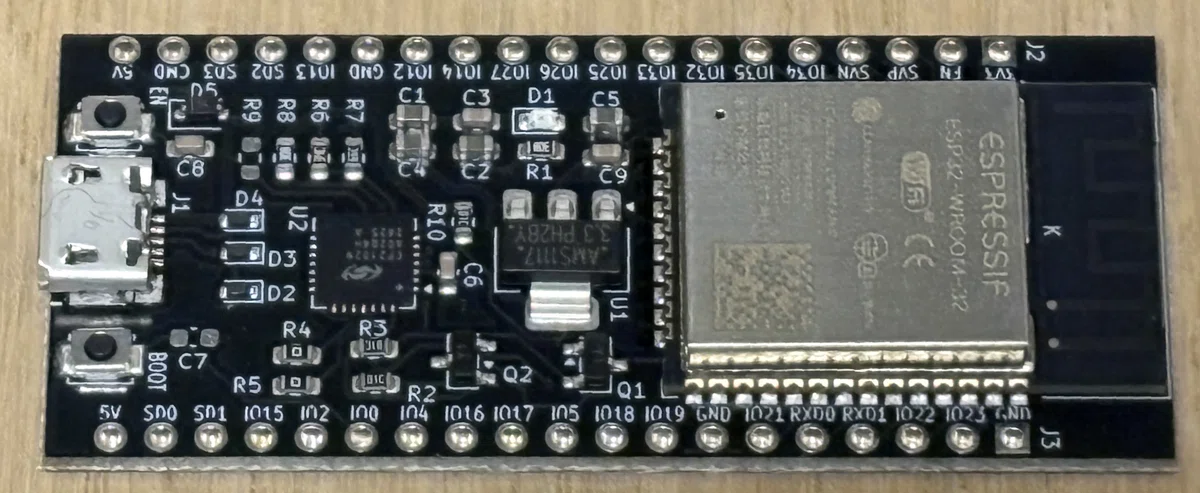

ESP32基板は、自分で設計したESP32を使用しています。もちろん他から購入しても同じです。

Geminiに関数を作ってもらった
私の要望はこちらです。
・可変引数でL6470にデータ送信+レスポンス取得
・できるだけシンプルでわかりやすい
そして完成した関数は、Gemini曰く「究極の完全版」だそうです。
本当に「究極の完全版」かは、しばらく使いながら確認していきたいと思います。
7行目の「 template <typename... Args> 」から35行目の「 } 」までが、今回の関数部分となります(geminiのコード内コメントもそのまま残しています)。
いつもと同じ配線で、ESP32、L6470、ステッピングモータを接続し下のコードをコピペすればモーターが1秒ごとに回転と停止を繰り返します。
#include <Arduino.h>
#include <SPI.h>
#define PIN_SS 5
// 【モーター1個用・究極完全版】他デバイス共存・マルチタスク安全・ガードレール付き
template <typename... Args>
uint32_t L6470_send(Args... args) {
// 4バイトを超える引数を入れたらコンパイルエラーにする安全装置
static_assert(sizeof...(args) <= 4, "L6470_send supports up to 4 bytes");
// SPI設定をその都度安全に適用(他デバイスとの競合や設定ズレを防ぐバリア)
SPI.beginTransaction(SPISettings(1000000, MSBFIRST, SPI_MODE3));
uint8_t tx[] = { static_cast<uint8_t>(args)... };
uint32_t rx_data = 0;
// 送りたいバイト数の分だけ、L6470のルールに従ってパタパタ回す
for (size_t i = 0; i < sizeof(tx); ++i) {
digitalWrite(PIN_SS, LOW);
uint8_t res = SPI.transfer(tx[i]);
digitalWrite(PIN_SS, HIGH);
// 返ってきた生のレスポンスをそのまま32bitに詰め込む
rx_data = (rx_data << 8) | res;
// ESP32の超高速動作からL6470を守る(最少800nsのインターバル保証)
delayMicroseconds(1);
}
// 通信終了、SPIバスを他の処理に解放
SPI.endTransaction();
return rx_data;
}
void setup() {
Serial.begin(115200);
// 単体起動時の無限フリーズを防ぐ安全ウェイト
delay(1000);
Serial.println("=== ESP32 Program Info ===");
Serial.println("Program: 260529_esp32_L6470_motor_test.cpp");
Serial.print("Build Date: ");
Serial.print(__DATE__);
Serial.print(" ");
Serial.println(__TIME__);
Serial.println("==========================");
pinMode(PIN_SS, OUTPUT);
digitalWrite(PIN_SS, HIGH);
// SPIの開始(モード等の細かい設定はL6470_send側で行うため、これだけでOK)
SPI.begin();
delay(200);
// デバイスリセット
L6470_send(0xC0);
delay(10);
// 【重要】リセット直後のStatus空読み
L6470_send(0xD0, 0x00, 0x00);
delay(10);
}
void loop() {
// 1秒間、正転(ご要望通り、ピンの指定なしでスマートに1行送信!)
L6470_send(0x51, 0x00, 0x5F, 0xFF);
delay(1000);
// 回転中のステータスを取得してシリアルに表示(送信3バイト、戻り値は0xXXSRHSRL)
uint32_t r = L6470_send(0xD0, 0x00, 0x00);
uint16_t status = r & 0xFFFF; // 下位16bit(ステータス本体)を抽出
Serial.print("L6470 Status: 0x");
Serial.println(status, HEX);
// 1秒間、停止(SoftStopコマンド 0xB0)
L6470_send(0xB0);
delay(1000);
}void loop( )内に記載されている
uint32_t r = L6470_send(0xD0, 0x00, 0x00);
この部分が、ステータスを要求している部分となります。
シリアルモニターは1秒ごとに”0x7E72”が出力されます。
=== ESP32 Program Info ===
Program: 260529_esp32_L6470_motor_test.cpp
Build Date: May 29 2026 23:44:45
==========================
L6470 Status: 0x7E72
L6470 Status: 0x7E72
L6470 Status: 0x7E72
L6470 Status: 0x7E72
L6470 Status: 0x7E72受信したステータスの解釈
”0x7E72”は2進数に変換すると”0111 1110 0111 0010”となります。

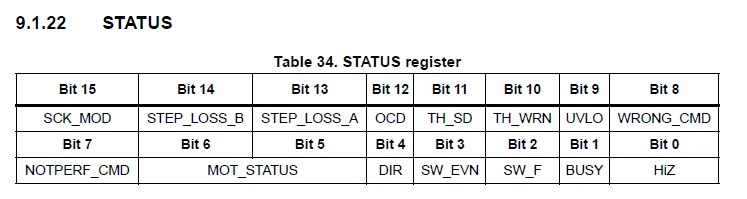

L6470のデータシートの55ページにステータスについての記載があります。
<デバイスメーカーのデータシートはこちら>

解析するとこのようになりす。
Bit15:0 SCK_MOD StepClockモードではない
Bit14:1 STEP_LOSS_B 脱調検出なし
Bit13:1 STEP_LOSS_A 脱調検出なし
Bit12:1 OCD 過電流検出なし
Bit11:1 TH_SD サーマルシャットダウンなし
Bit10:1 TH_WRN 温度警告なし
Bit9:1 UVLO 低電圧異常なし
Bit8:0 WRONG_CMD 不正コマンドなし
Bit7:0 NOTPERF_CMD 実行不能コマンドなし
Bit6-5:11 MOT_STATUS 定速運転中
Bit4:1 DIR Forward方向
Bit3:0 SW_EVN SWイベントなし
Bit2:0 SW_F SWピンはOpen状態
Bit1:1 BUSY BUSY解除(コマンド完了)
Bit0:0 HiZ High-Zではない
異常の”0”と”1”が混在していて分かりにくいが、このようになっています。
UVLO, TH_WRN, TH_SD, OCD, STEP_LOSS_A/B は 0が異常
NOTPERF_CMD, WRONG_CMD, SW_EVN, HiZ, SCK_MOD は 1が有効
BUSY は 0が動作中、1が完了
SW_F は 0=open、1=closed
つまり今回の”0x7E72”は
MOT_STATUS = 11 → Constant speed(定速運転中)
DIR = 1 → Forward回転
BUSY = 1 → コマンド完了状態
エラー系フラグ(OCD, TH_SD, TH_WRN, UVLO, STEP_LOSS)はすべて正常
で、「問題なく回ってるよ」って状態ですね。
ロジックアナライザの解析内容
ロジックアナライザでESP32とL6470間の通信を解析した内容がこちらです。

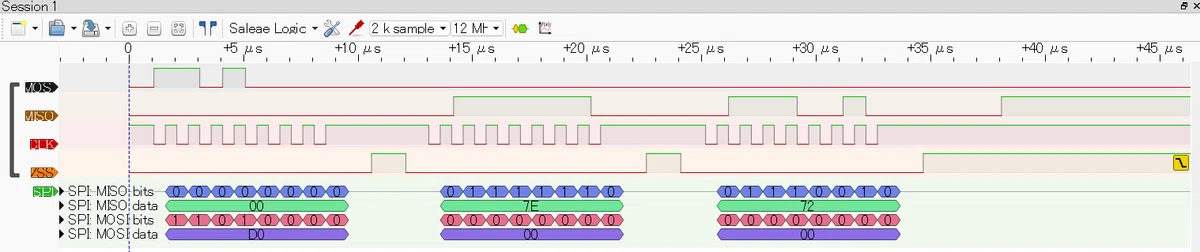

ESP32から0xD0、 0x00、 0x00の順に出力されて、2バイト目を送ったタイミングでL6470から0x7Eが、3バイト目を送ったタイミングで0x72を受信しています。

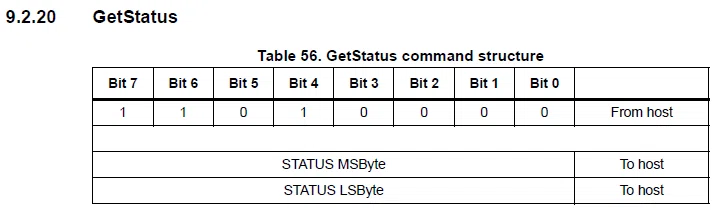

L6470のデータシートの66ページに記載されているステータスを取得するGetStatusコマンドはこちらの通りです。
<デバイスメーカーのデータシートはこちら>


1バイト目(上の表の2行目)に書いてある”11010000”は16進数に変換すると”D0”になります。
ロジックアナライザの解析結果を見ると2バイト目と3バイト目を送信しているタイミングで、ステータスの情報を受信していました。つまり、そこには何もしないコマンドのNOP(0x00)を送って、L6470からのデータを受け取るんですね。

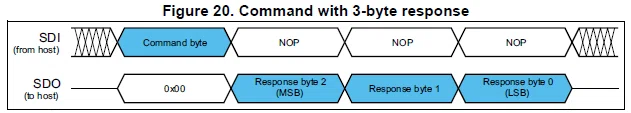

データシートの58ページにも下の図がありました。このことですね。

(おまけ)Geminiとチャッピーのやり取り
GeminiとChatGPTとのやり取りはこんな感じでした。どちらも無料版ですが、GeminiよりChatGPTの方が上手なんですかね?それともちょっとずつ指摘するいやな上司のような感じですかね?攻守の差ですかね?
以下抜粋です。
