【ネスペ１０問】ルーティングプロトコル（ネットワークスペシャリスト）

このNoteでは、ネスペR06～H21からルーティングプロトコルの問題を集めました。

10問と多いですし、知るべきルーティングプロトコルは6つもあります。覚える量が多いです。

まずは講座で最低限を押さえて、問題を解きながら学び、最後に覚えるべき用語をまとめ直す構成にしました。講座部分を書き出すか、別ウィンドウにしておくなどして、講座を見ながら解くのをお薦めします。

なお私の全てのNoteは、学生時代の独学合格体験、大学・IT専門学校での授業経験に基づいています。合格した/させた実績がある学習戦略なので、少しでも信用して頂けたら嬉しいです。

それでは始めましょう！

＞TOPページ：全てのNoteへの入口＜

＼私の3ヶ月の学習記録／

講座 | ルーティングプロトコル

ルーティングプロトコルは、データを伝送する経路を決めます。車のナビが経路を決めるのと同じです。

ネットワークは、家庭・建物などの管理範囲を自立システム（AS）として、領域分割します。ルーティングプロトコルは、AS内で働くものと、AS間で働くものに分類されます。

• IGP：AS内を管理。RIP, RIP2, OSPF, IGRP, EIGRP。

• EGP：AS間を管理。BGP(BGP-4)。IGPより大規模。

まずはIGP（AS内で動く）に属すプロトコル。

• RIP：ディスタンスベクタ型

• RIP2：ディスタンスベクタ型。

• OSPF：リンクステート型。コストで経路判断する。

• IGRP：ディスタンスベクタ型。

• EIGRP：ディスタンスベクタ型＋リンスステート型の両方

EGPに属すBGP（BGP-4）は、AS外で動くプロトコル。次節で問題演習しながらポイントを押さえていきます。

覚えるのが多かったですからね。

次節からの問題演習でも、上のプロトコル箇条書きをメモしておくか、PCなら2画面にして見ながら解くと良いかもです。

読んだだけですぐに覚えられるわけありません。「読んで→覚えてなく解いて不正解」よりも、「読んで→見ながら解いて正解」の経験の方が大事かなと考えます。

読んだこと解いたことが勿体ないことにならないような、学習法をしてくださいね。

【５問】BGP

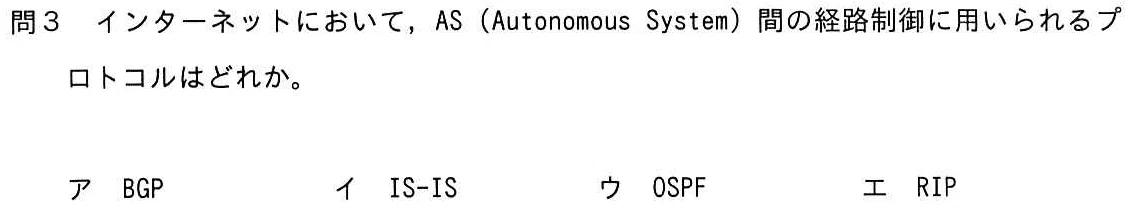

正答はア。「AS間とくれば、BGP」と一発引きでOK。

ウ（OSPF）とエ（RIP）は、AS内で働くIGPに属します。

イ（IS-IS）も、IGP。リンクステート型。午前問題の正答になったり、午後問題に出たら覚えようかなと考えます。

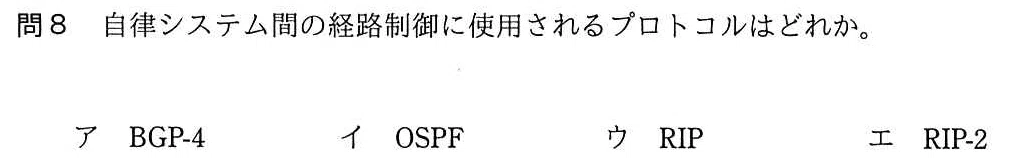

正答はア。「自立システム間」とくれば、BGP。他の選択肢は全てIGPに属し、AS「内」で動きます。

正答はウ。ASの定義を学ぶ問題。次回から正解で。

他の選択肢は全てOSPFについての説明です。個人的にはエ「リンクステート型」でOSPFだ、と判断する程度。アとイは私は覚えません。どうしても詳しく知りたい方は、過去問道場さんへ。

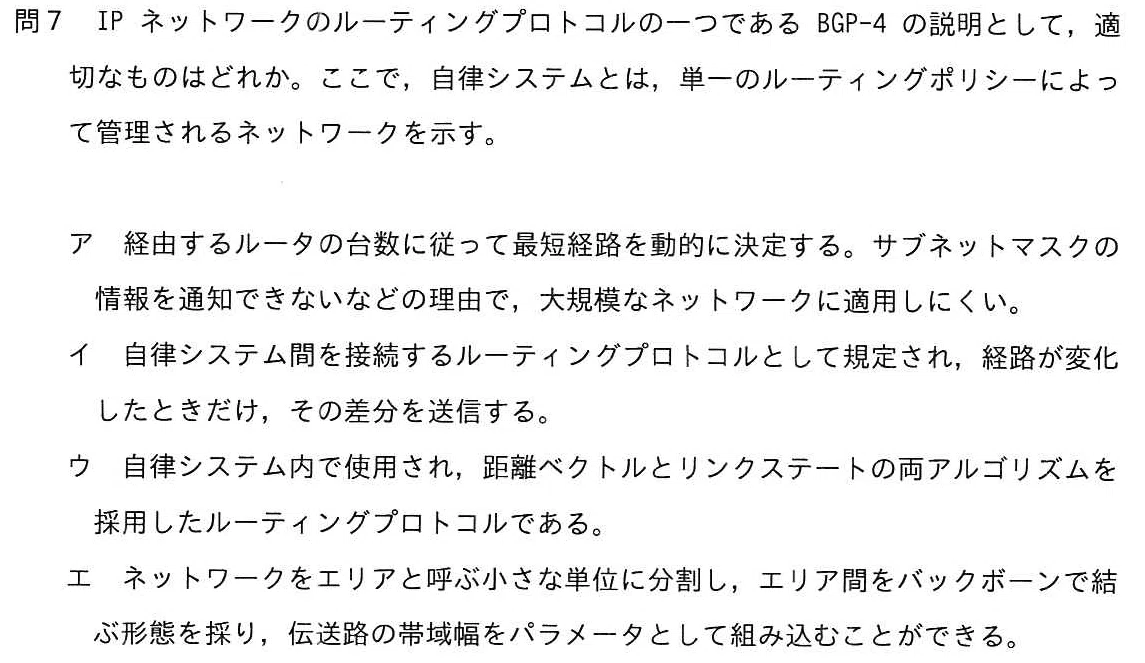

正答はイ。「自立システム間」でピキーンと反応。

• ア：「大規模なネットワークに適用しにくい」に注目して誤りと判断。BGPはAS間を対象とするので大規模。国内と国間で働くのはどちらが大規模が考えると分かり易いかも。

• ウ：「自立システム内」なのでIGP（RIP, OSPF, IGRP, EIGRP）。「距離ベクトルとリンクステートの両～」から、EIGRPと判断。

• エ：OSPF。「エリア」から判断。知らなかったら今回学びます。

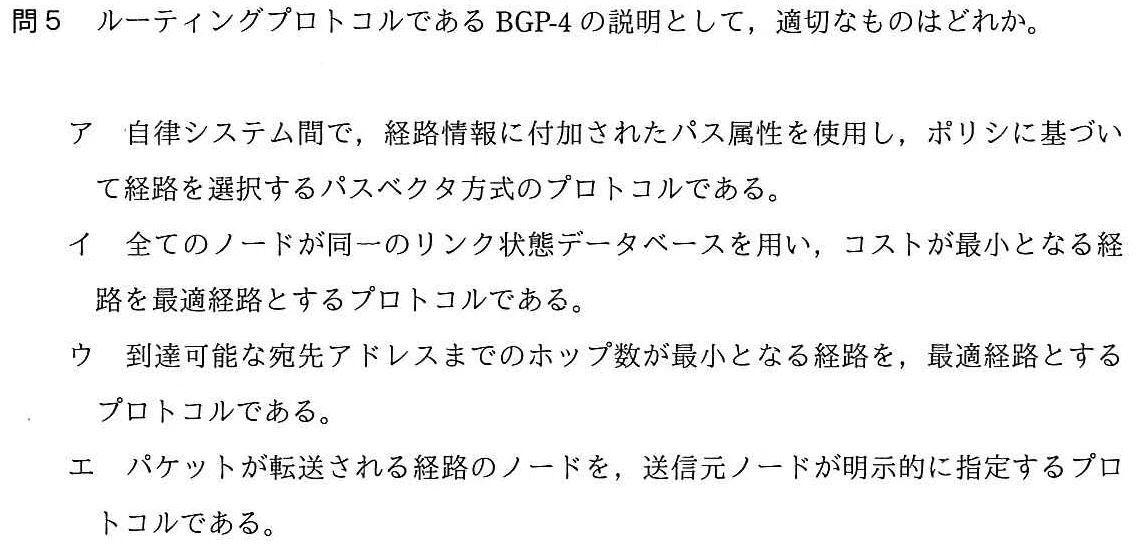

正答はア。イ～エにBGPと思わしき要素はなかったので、正解候補のアを解答します。

• ア：「自立システム間」つまり「AS間」なのでBGP。バスベクタを知らなかった場合、正解候補でキープ。

• イ：OSPF。「コストが最小となる経路」より。必須。

• ウ：RIP。「ホップ数が最小となる経路」は、新しい学びでした。

• エ：ソースルーティング。文意の「経路を完璧に指定して送る」より。覚えなくても良いかなぁ。

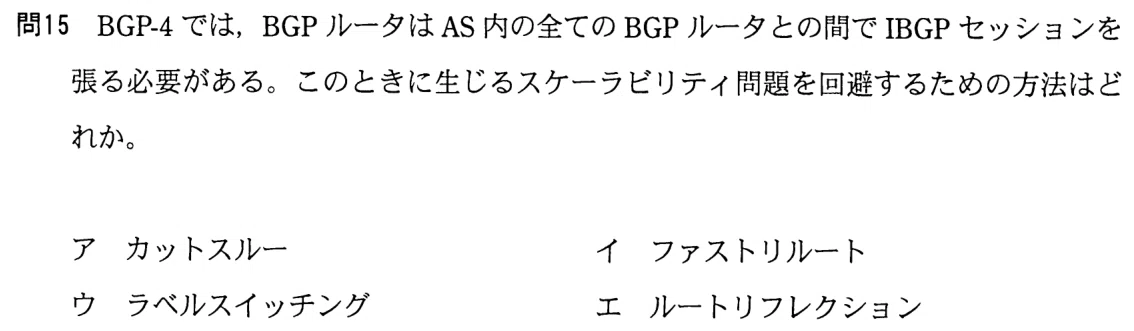

正答はエ。覚えなくて良いです。再度出題した実績もありませんし、もっと別の大事なことを覚えたいので。

私は、ア, ウ, イ, エの優先順かなと思います。ウまでかなぁ。

• ア：カットスルーは、データを読み込みながら伝送すること。フレーム先頭のMACアドレスを読んだ時点で開始します。

• イ：ファストリルートは、障害に備えて予備のルートを計算しておいて、切り替え時間を短縮する仕組み。

• ウ：ラベルスイッチングは、付与されたラベル情報を参考にして伝送すること。代表格はMPLS＞MPLSのNote（VLANと一緒に）

• エ：ルートリフレクションは、ルータの情報を他のルーターに伝送する機能。ループを発生させず効率的に伝送するのが特徴。

「スケーラビリティ問題」とは、システムやネットワークなどの規模拡大に伴う問題。

IBGPは、AS内のBGPルータで情報をやり取るするプロトコル。なおAS間はEBGPがします。

問題文では、ネットワークが拡大した時に、ネットワークが巨大で複雑なのでIBGPの伝達が効率的に行われない問題を「スケーラビリティ問題」と云っています。たしかに伝達漏れ・ループ巡回が発生するかもですからね。

とはいえ、ここまで覚えるとルーティングプロトコルだけで相当な用語の数になります。興味や余裕があれば覚えると良いかなと考えます。午後問題にここまでは出ていませんし。

【１問】RIP1とRIP2

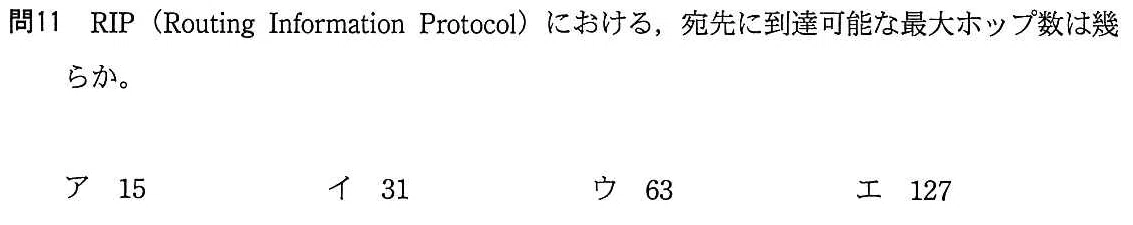

正答はア。仕様なので解説のしようがないです。覚えるかはお好みで。私は捨てるかな。

「最大ホップ数」は、ルートで経由できるルータの数。15個は少ない方なので、RIPが大規模ネットワークには向かないと言われる理由です。

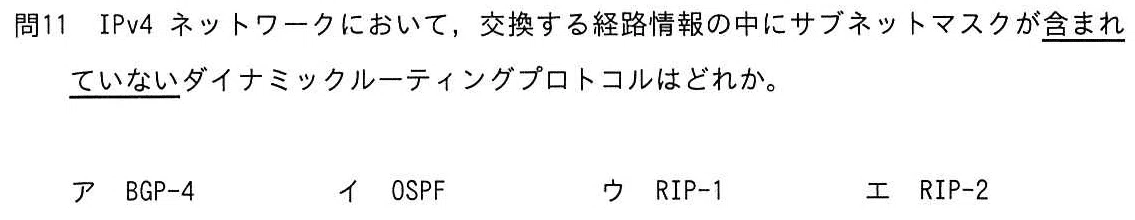

正答はウ。

RIP-2は、RIP-1の改良版。ブロードキャストを廃止・マルチキャスト採用、サブネットマスクとパスワードに対応

【２問】RIPとOSPF

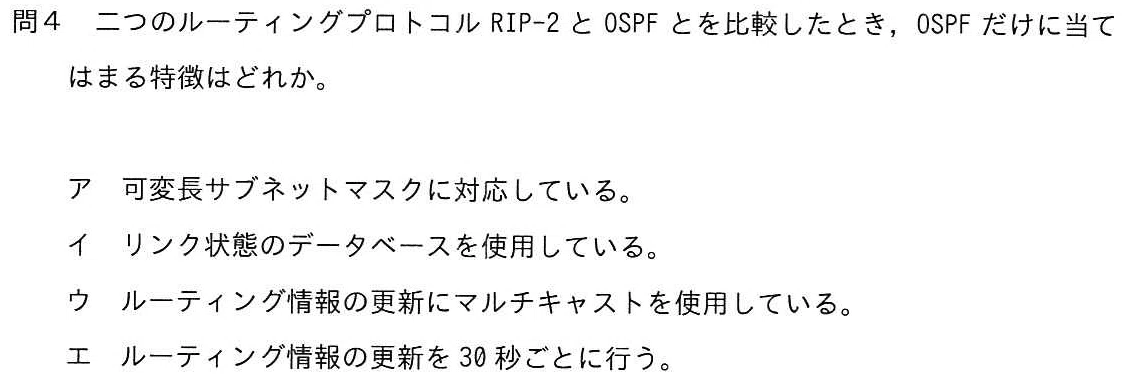

正答はイ。「リンク状態」に注目。OSPFはリンクステート型、RIP-2はディスタンスベクタ型。

アとウの「サブネットマスク」「マルチキャスト」は、RIP-2でもOSPFでも対応しています。RIP-1は対応してなかったですね。

エについて。OSPFはネットワーク構成が変わった時にだけ更新します。

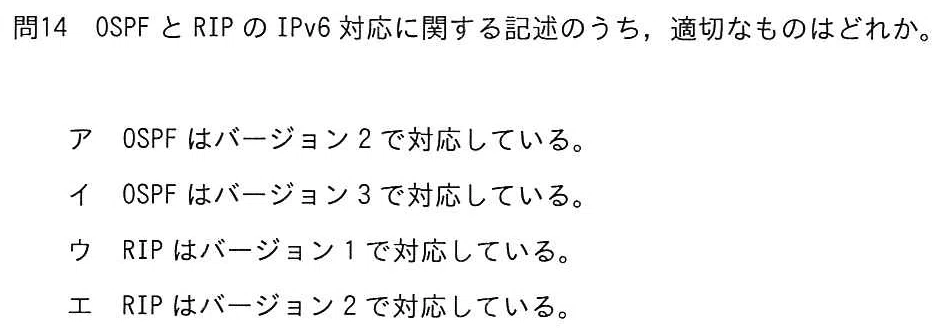

正答はイ。

正直知ったこっちゃないですね。午後には出ないでしょう。ただ最新問題で出始めたので、もう一度出たら覚える、です。

【２問】OSPF

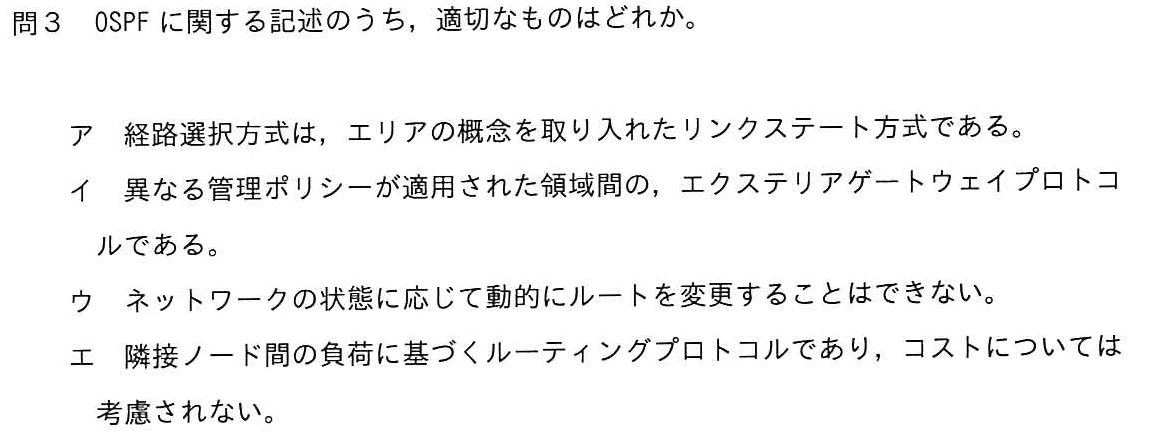

正答はア。「エリア」「リンクステート」から判断します。

イの「管理ポリシーが適用された領域」はASを指し、「間」なので、EGP（BGPなど）を指します。OSPFはIGPに属し、AS内を管理します。

ウについて。OSPFはネットワーク構成が変わったらルーティングを更新します。よって「動的にルートを変更することは」できます。

エについて。OSPFは「コスト」によって経路を選択します。

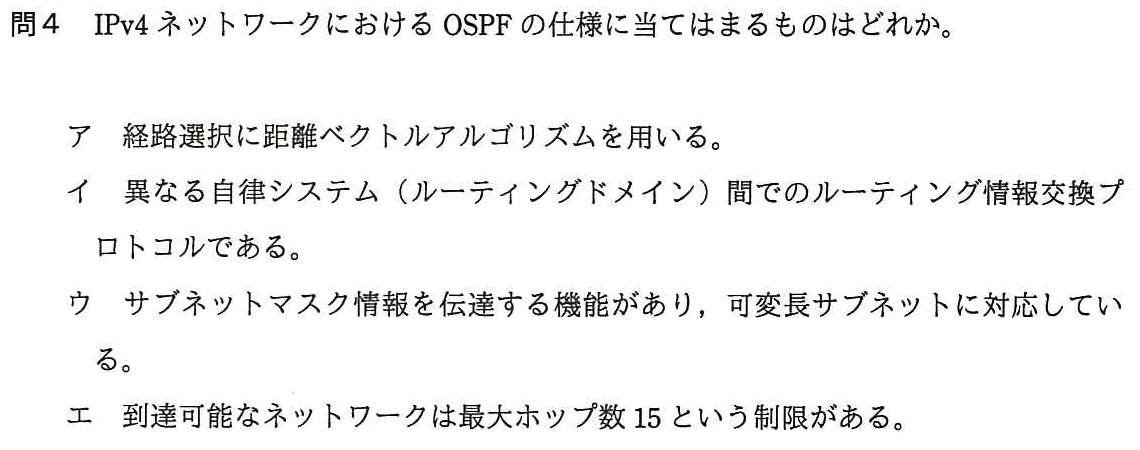

正答はウ。

• ア：OSPFはリンクステート型。ディスタンスベクタ型はRIPなど。

• イ：OSPFはIGPに属し、AS内で動きます。「異なる自立システム間（AS間）」はEGPを指しBGPが属します。

• ウ：OSPFはサブネットマスクに対応しています。反対に同じIGPに属するRIPは対応してません。

• エ：OSPFにホップ数の上限は実質ありません（65,535）。「最大ホップ数15」の制限はRIP。

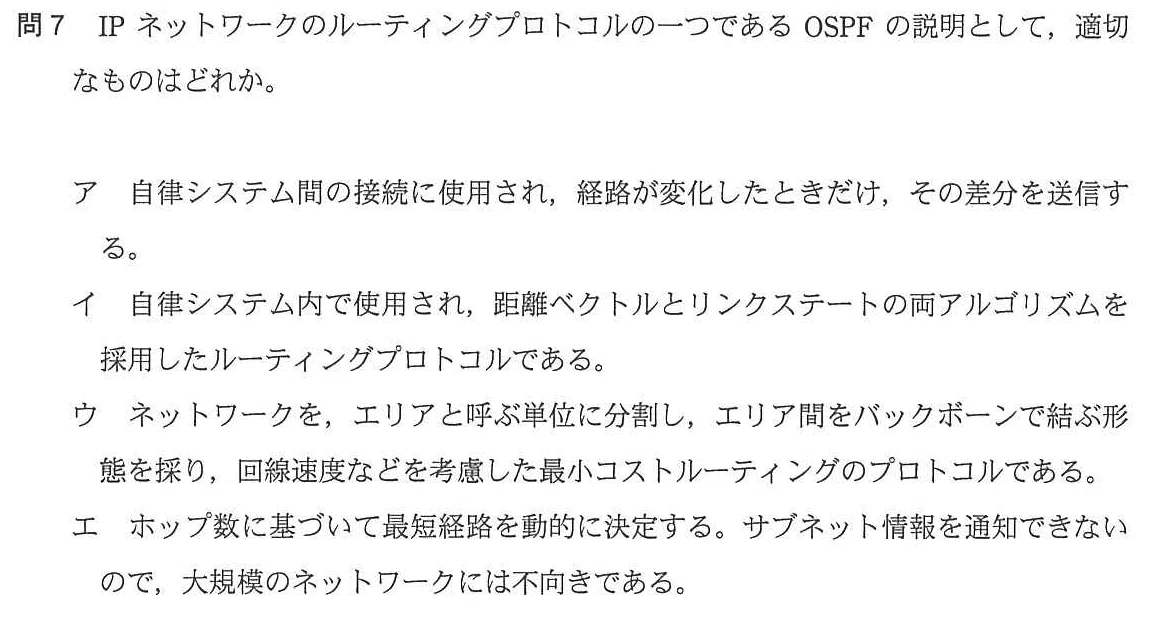

正答はウ。「エリア」に分けるので、内部ルータ・境界ルータ・バックボーンルータと役割があります。「バックボーン」が書かれている理由です。

• ア：OSPFはIGPに属すのでAS（自立システム）内のルーティングをします。「自立システム間（AS間）」は、EGPに属すBGPなどがします。

• イ：OSPFはリンクステート型。「両アルゴリズム」は、EIGRP。

• エ：OSPFはサブネット情報を通知できます。同じくIGPに属すRIPは、大規模ネットワークに不向きと云われます。理由は、ホップ数に上限（15）があったり、サブネット通知ができなかったりするため。

正答はウ。知ったこっちゃないですね。私は切ります。

午前問題に再度出ていませんし、午後問題にも出てません。捨てて良いです。仕様でしかないので、理解のしようもありません。どうしても気になる方は、過去問道場さんへ。

最後に計算問題。＞経路の計算問題Note

正答はイ。

「拠点1→WAN1→拠点3」のコストが「拠点1→WAN2→拠点3」のコストより小さければOK。また「拠点2→WAN2→拠点3」のコストが「拠点2→WAN1→拠点3」のコストより小さければOK。

コストを計算します。

• 拠点1→WAN1→拠点3：30+100+30+10=170
  ※WAN1→e→h→iが最小

• 拠点1→WAN2→拠点3：

  • 40+100+x+10 = 150+x

  • 40+100+y+10 = 150+y

• 拠点2→WAN2→拠点3：50+100+30+10=190

• 拠点2→WAN1→拠点3：

  • 40+100+x+10 = 150+x

  • 40+100+y+10 = 150+y

以上より、

• 拠点1について、170 < 150+x　①

• 拠点1について、170 < 150+y　②

• 拠点2について、190 < 150+x　③

• 拠点2について、190 < 150+y　④

選択肢ア（x=20, y=20）では、①や②を満たせません。

選択肢イ（x=30, y=30）では、①～④を満たします。170<180<190。

選択肢ウ（x=40, y=40）では、③や④を満たせません。

選択肢エ（x=50, y=50）でも、③や④を満たせません。

したがって正答はイ。

まとめ

お疲れ様でした！

冒頭の講座に、問題演習で得た学びを追加します。

AS（自立システム）は、「同一の管理ポリシー」で管理する範囲。具体的には、家庭内・社内ぐらいの規模感。

ルーティングプロトコルは2種類に分類。

• IGP：AS内を管理。RIP, RIP2, OSPF, IGRP。

• EGP：AS間を管理。BGP(BGP-4)。IGPより大規模。

IGP（AS内で動く）に属すプロトコル。

• RIP：ディスタンスベクタ型（ホップ数を最小に）。サブネットマスクに対応していない。

• RIP2：ディスタンスベクタ型。マルチキャスト、サブネットマスク、パスワードに対応

• OSPF：リンクステート型。コストで経路判断する。エリアに分けて、内部ルータ・境界ルータ・バックボーンルータと役割を持たせて動く。

• IGRP：ディスタンスベクタ型。RIPより大規模なルーティングができる。

• EIGRP：ディスタンスベクタ型＋リンスステート型の両方

EGPに属すBGP（BGP-4）は、AS外で動くプロトコル。

これぐらい知っておけば、午前も午後も大丈夫です。

以上になります。次は＞経路計算のNote でお会いしましょう。でわでわ。
