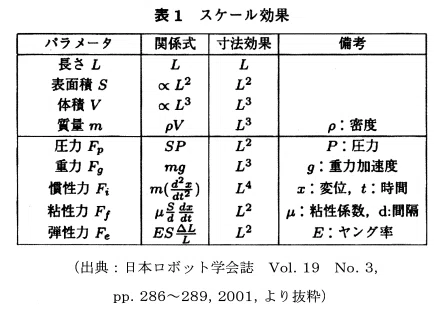

　機械を小型化することで、省スペース化、省エネルギー化、省資源化等が図れるだけでなく、従来の機械が働けない場所での作業を行うこと等、新たな用途の拡大が期待できる。機械の小型化に伴い代表寸法を小さくすると、働く力や作用等の大きさ・比が変わり、挙動が変化する。幾何学的に相似な物体において、この代表寸法と挙動の関係を近似的に示したものをスケール効果と呼ぶ。表１に代表的なスケール効果の例を示す。

　本問は、機械を小型化する際に、スケール効果に基づく機械工学の知見を踏まえて、その性能や効率、設計、製造等がどのように変化するかを問うものである。機械製品を１つ想定し、以下の問いに答えよ。
（１）想定した機械製品とその概要を説明せよ。その機械製品に関して、構造を変えず相似的に１００分の１程度に小型化することの実現性を検討する。その際の主要な課題を、技術者としての立場で多面的な観点から３つ抽出し、それぞれの観点を明記したうえで課題の内容を示せ。
（２）前問（１）で抽出した課題のうち最も重要と考える課題を１つ挙げ、これを最も重要とした理由を述べよ。その課題に対する複数の解決策を、機械部門の専門技術・手法を用いて示せ。
（３）前問（２）で示したすべての解決策を実行しても残存しうる若しくは新たに生じうるリスクとそれへの対策について、専門技術を踏まえた考えを示せ。
（４）前問（１）～（３）の業務遂行において必要な要件を、技術者としての倫理、社会の持続可能性の観点から題意に即して述べよ。

１．機械製品の小型化における課題
　〇機械製品の概要
　　・液浸露光装置の構成と機能
　　・小型化検討の対象
　〇観点１：機械力学的観点
　　・剛性低下と振動影響
　　・アクチュエータ性能限界
　〇観点２：熱工学的観点
　　・発熱密度増加と温度管理
　　・冷却効率の低下
　〇観点３：材料強度的観点
　　・応力増大と構造変形
　　・熱伝達効率と変形リスク
２．最重要課題およびその解決策
　▼最重要課題とその選定理由
　　・機械力学的課題の重要性
　　・露光精度への影響
　▽解決策１：高剛性軽量材の採用
　　・先進材料の活用
　　・CAE解析による最適化
　▽解決策２：微振動制御技術導入
　　・アクティブ制振の実装
　　・複合制御による精度向上
　▽解決策３：多層防振構造採用
　　・外部振動の遮断方法
　　・内部振動の抑制技術
３．残存・新規リスクとその対策
　◇高コスト化リスク対策
　　・材料コスト最適化
　　・調達戦略の改善
　◇制御系複雑化対策
　　・ロバスト制御の導入
　　・フェールセーフ設計
　◇熱問題発生対策
　　・熱伝導性材料の適用
　　・先進冷却技術の導入
４．業務遂行に必要な要件
　☆技術者としての倫理の観点
　　・安全性評価の徹底
　　・知的財産権の尊重
　☆社会の持続可能性の観点
　　・省資源化と環境負荷低減
　　・国際協力と技術普及

　日本の製造業は高性能かつ信頼性の高い製品を大量かつ安価に生産することで、時は世界市場を席巻することができた。しかし近年は他国における技術力の向上、生産性及び品質の向上、価格競争等の影響から世界的な競争力を失いつつあり、国内資源が乏しく加工貿易を軸にしてきた日本全体の経済活動を今後持続していくための戦略が必要とされている。対応策としてイノベーションを推進すること等が提唱されているが、より具体的な策として、他国製品に対して大きな競争力となる新たな付加価値をつける、あるいは現在の付加価値を他の追随を許さないほどに強化することが考えられる。現在の日本を取り巻く様々な状況（人口、教育、経済、環境保護等）を踏まえたうえで、以下の問いに答えよ。
（１）機械製品を１つ想定し、その製品に対して機械技術者の立場から考えたときに有効と考えられる付加価値を１つ提案せよ。さらに、その付加価値の実現のためにどのような課題が考えられるか、多面的な観点から３つ抽出し、それぞれの観点を明記したうえで、その課題内容を示せ。
（２）前問（１）で抽出した課題のうち最も重要と考えるものを１つ挙げ、これを最も重要とした理由を述べよ。その課題に対する複数の技術的な解決策を示せ。
（３）前問（２）で示したすべての解決策を実行しても残存しうる若しくは新たに生じうるリスクとそれへの対策について、専門技術を踏まえた考えを示せ。
（４）前問（１）～（３）の業務遂行に当たり、技術者としての倫理、社会の持続可能性の観点から必要となる要件・留意点を題意に則して述べよ。

１．機械製品の付加価値とその実現に向けた課題
　〇機械製品「半導体製造装置」の付加価値
　　・生産効率向上と短納期化の実現
　　・日本製造業の競争力強化への貢献
　〇観点１「制御工学」
　　・複雑な制御アルゴリズム開発
　　・高度な制御理論応用の必要性
　〇観点２「メカトロニクス」
　　・高精度・高速アクチュエータ開発
　　・革新的な機構設計の要求
　〇観点３「熱工学」
　　・熱管理システムの高度化
　　・熱挙動シミュレーションと制御統合
２．最重要課題およびその解決策
　▼最重要課題とその選定理由
　　・複雑な制御アルゴリズム開発の重要性
　　・他課題への波及効果
　▽解決策１「適応型予測制御」
　　・非線形性対応の予測制御実装
　　・リアルタイム最適化による安定化
　▽解決策２「学習型パラメータ最適化」
　　・機械学習による自動パラメータ導出
　　・熟練技術の形式知化
　▽解決策３「仮想試運転システム」
　　・デジタルツインによる事前検証
　　・開発期間短縮と信頼性向上
３．解決策実行に伴うリスク及びその対策
　◇制御システム複雑化対策
　　・モジュール化設計の導入
　　・フォールトトレラント制御の実装
　◇学習モデル最適化
　　・ロバスト制御系の設計
　　・人間監視型システムの構築
　◇モデル精度維持技術
　　・センサーフュージョンの活用
　　・リアルタイムモデル更新機能
４．業務遂行に必要な要件・留意点
　☆技術者としての倫理の観点
　　・セキュリティ対策と透明性確保
　　・機密情報管理と公平性維持
　☆社会の持続可能性の観点
　　・環境負荷低減設計の推進
　　・持続可能な技術開発体制構築
