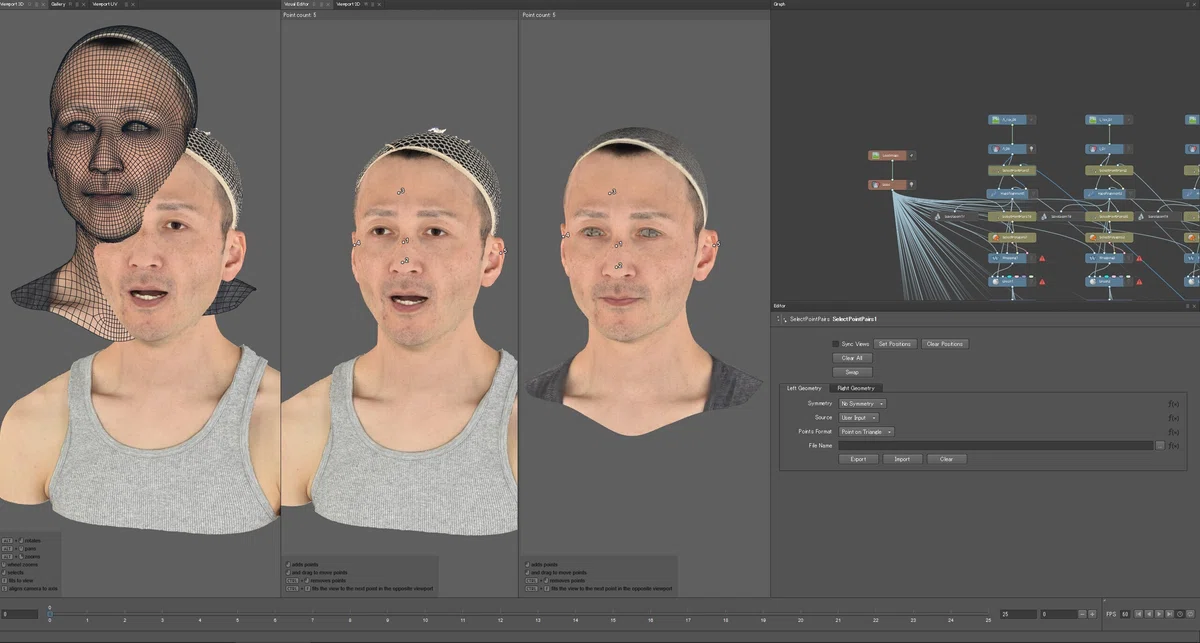

【3Dスキャン＆WRAP】VRM1.0用のブレンドシェイプを作成する

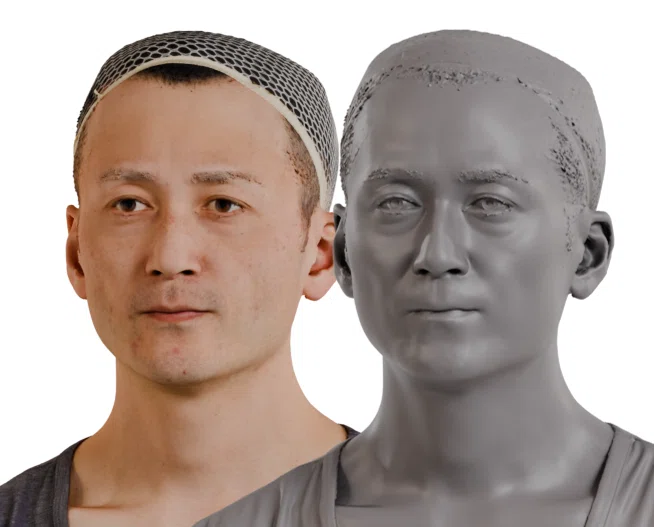

人間の表情のブレンドシェイプ規格として最も標準的なVRM形式を3Dスキャンデータからラッピング（WRAP）作業により正確に再現することができます。
Vroidなどのデフォルメキャラクターの印象が強いVRMですが、
3Dスキャンからリアル系キャラクターを作成することも可能です。
VRM形式は現在さまざまなアプリで利用でき、表情を多数追加することで魅力的なリアルキャラクターが作成可能です。
【VRM対応アプリ】
・Unity
・VRchat
・cluster
・Webcam Motion Capture
・その他のVRM対応サービスはこちらから検索可能です
https://vrm.dev/showcase/
・その他ブレンドシェイプを読み込めるすべての3Dアプリ
※UE5,MAYA,Blenderなど
VRM1.0 表情システム「expression」
VRM1.0から表情システムは「expression」と名称が変更になりました。
まずは利用予定のシステムがVRMのどの表情に対応しているかを確認し、
必要最低限の表情を先に割り出します。
Apple ARkitなどのフェイシャルキャプチャを利用する場合は52表情のVRMパーフェクトシンク規格もあります。
【Other】無表情：Neutral
基本となる表情です。他の表情は無表情を基準に「加算」されていきます

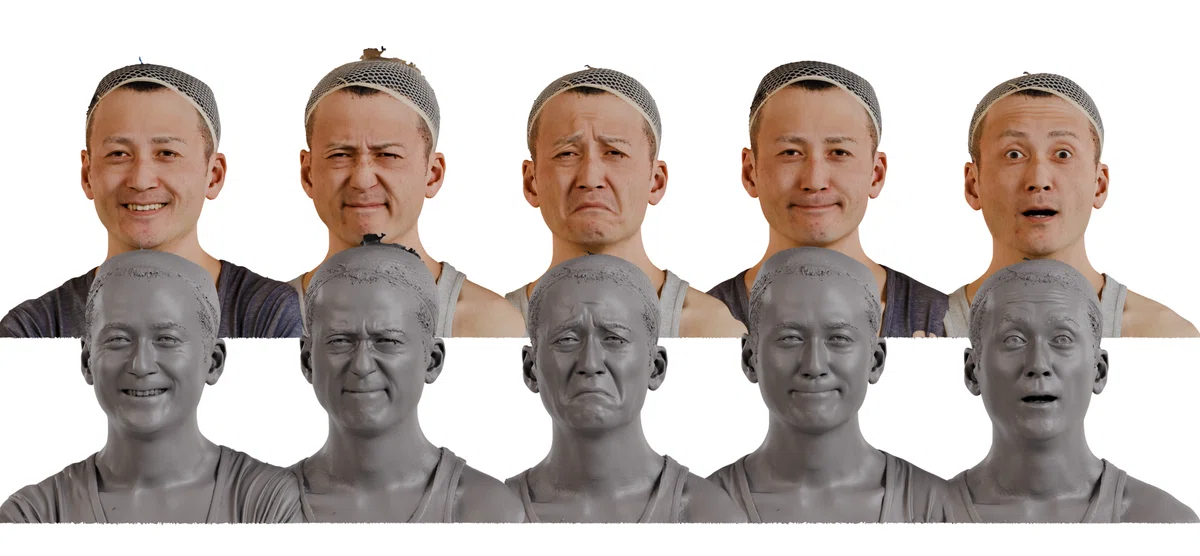

【Emotion】5種
喜び：Happy
怒り：Angry
悲しみ：Sad
楽：Relaxed
驚き：Surprised
キャラクターの個性を作る感情の部分です。控えめにしたり、過度な表情にしてみたりで印象がかなり変わってきます。

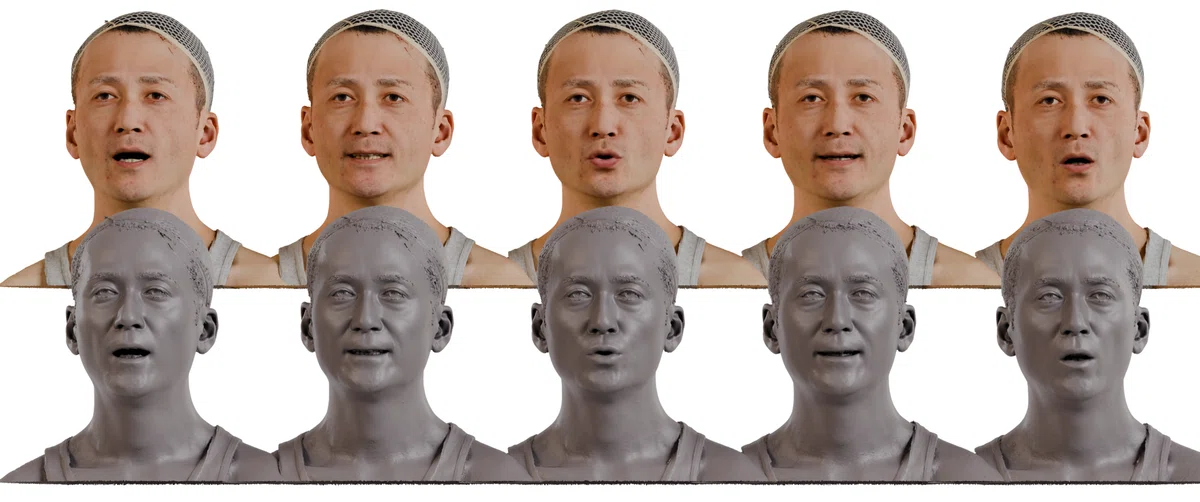

【LipSync】5種
あ：Aa
い：Ih
う：Ou
え：Ee
お：Oh
会話シーンの口の動きになります。キャラクターの個性によってぼそぼそ話す or ハキハキしているのかで演出が変わってきます。

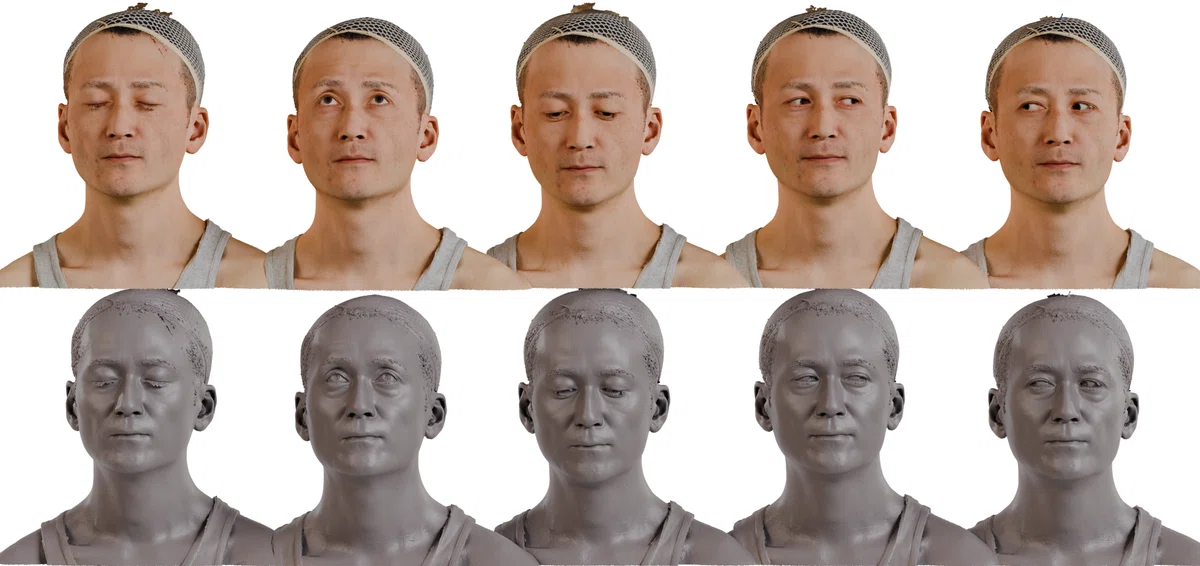

【Blink】3種

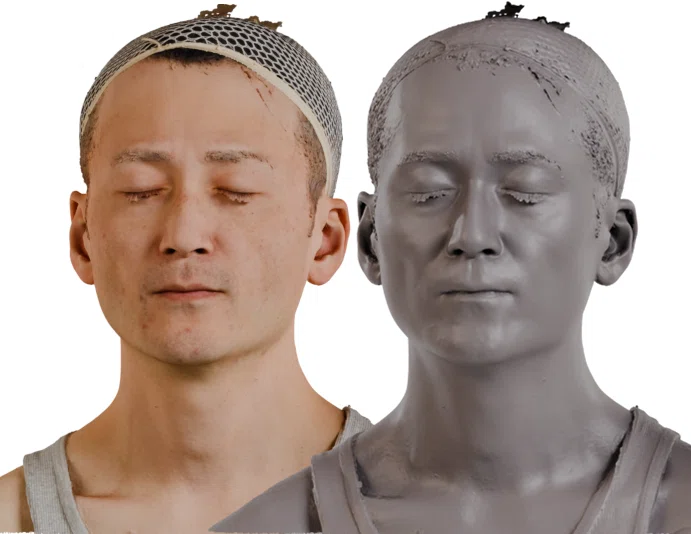

瞬き：Blink
瞬き左：Blink Left
瞬き右：Blink Right
自然な瞬きでOKです。

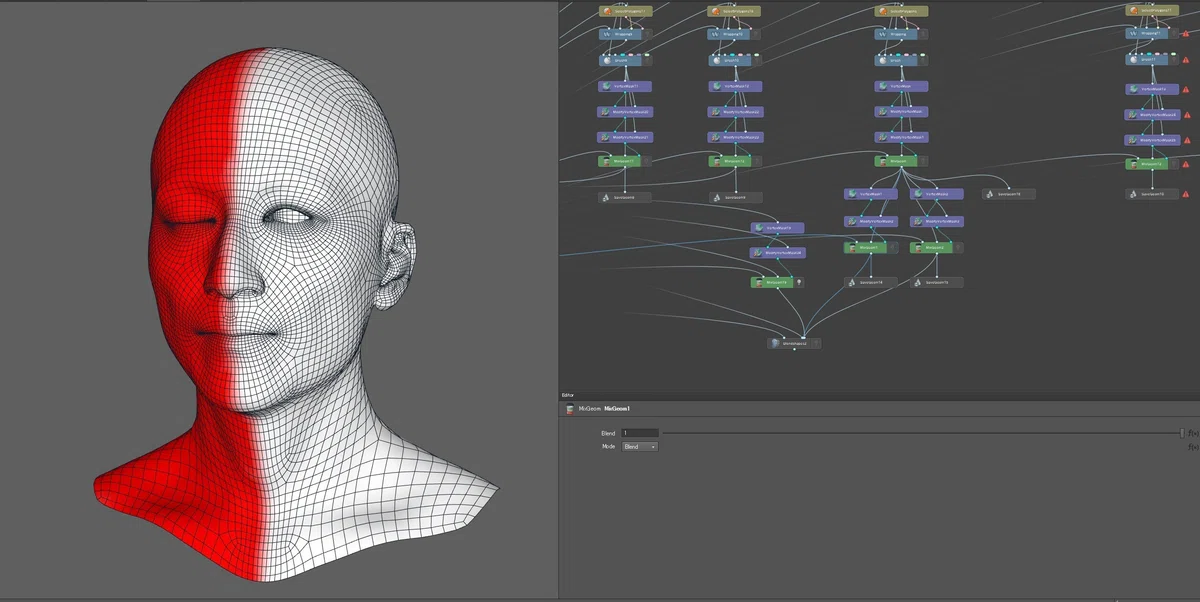

※Wrap処理で左右の瞬きを作成することも可能です
【LookAt】4種
目線上：Look Up
目線下：Look Down
目線左：Look Left
目線右：Look Right
目線がモーフで制御されているタイプのモデルで使用します。
また目線に応じた眼球の動きをまぶたの起伏形状として再現可能です。
眼球は真球ではなく、正面にある角膜が少し膨らんだ「洋ナシ型」や乱視の方はややラグビーボールのような形状になっています。そのため目線を動かした際にまぶたに特徴的な起伏が生じます。
スキャン時には自然な目線でOKですが顔の向きは極力変えずに眼球だけを動かして撮影します。
※目線を眼球の回転+ルックアットで制御する場合は不要になるかもしれません。事前に実装担当者とご相談ください。

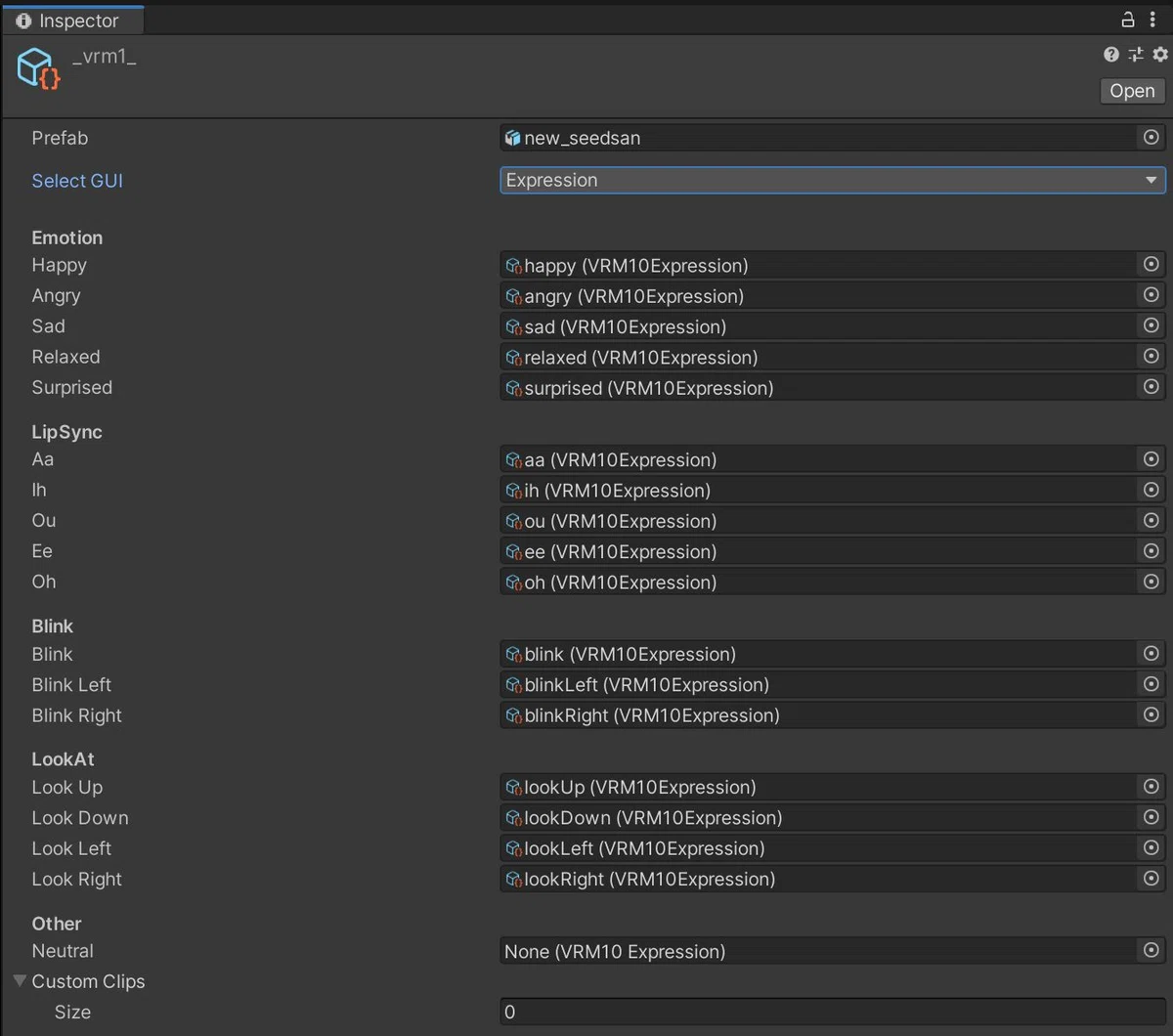

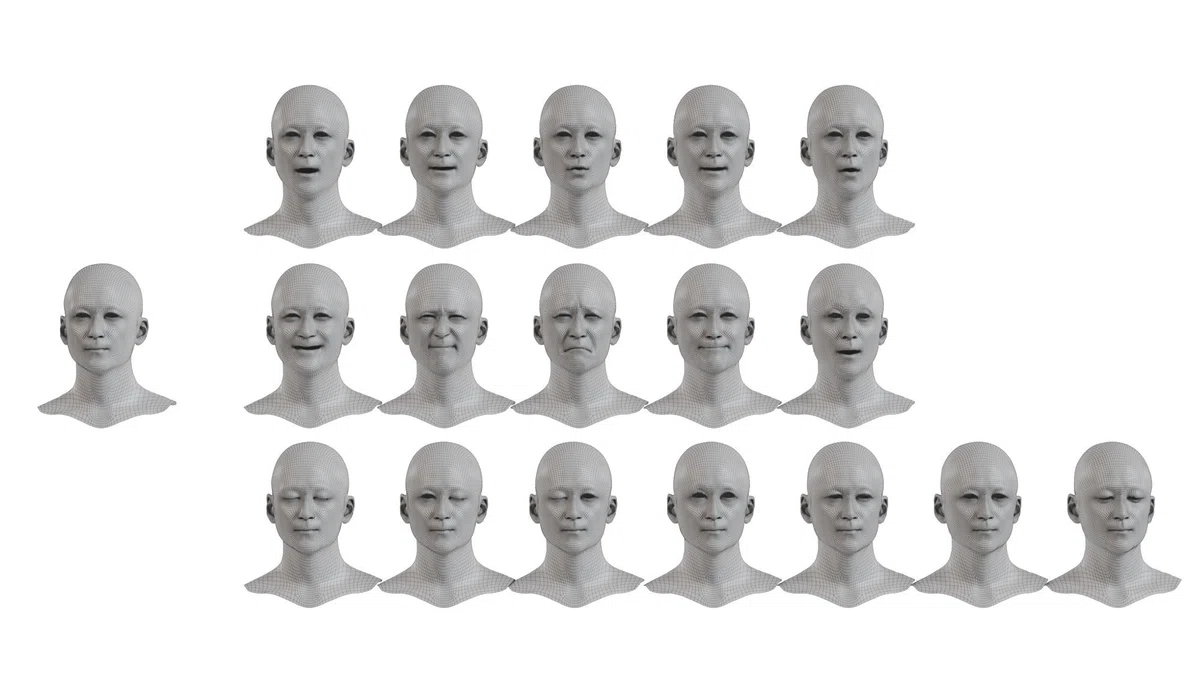

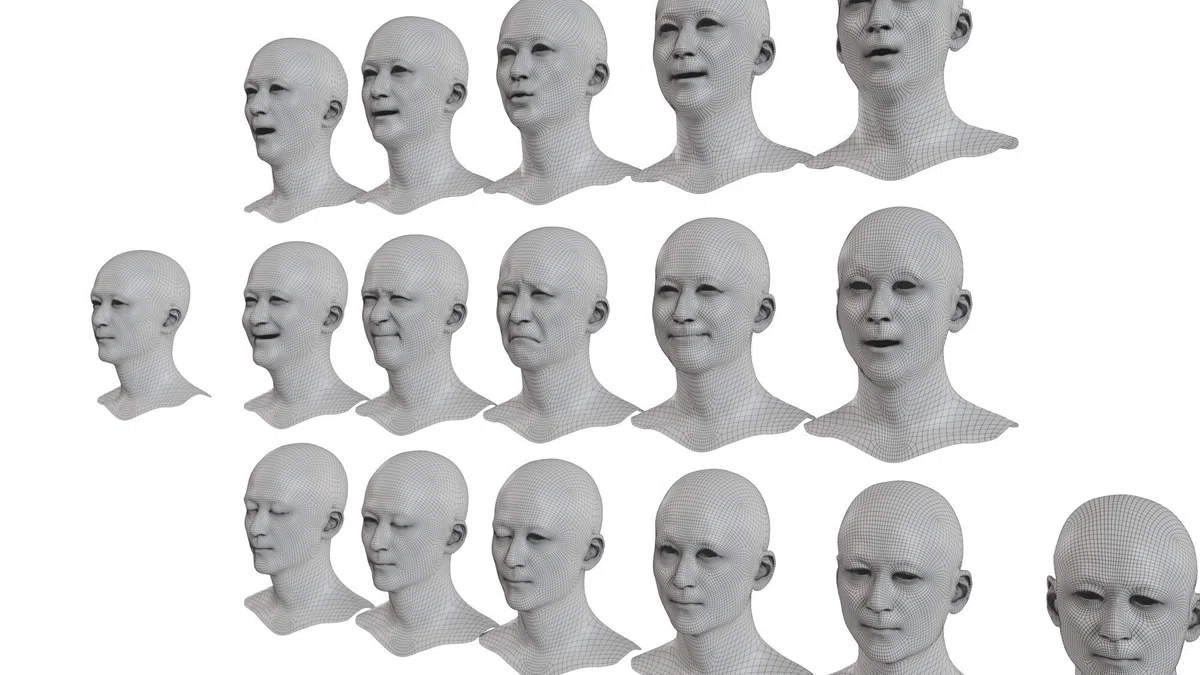

VRM1.0エクスプレッションリスト 18種
【Emotion】5
喜び：Happy
怒り：Angry
悲しみ：Sad
楽：Relaxed
驚き：Surprised
【LipSync】5
あ：Aa
い：Ih
う：Ou
え：Ee
お：Oh
【Blink】3
瞬き：Blink
瞬き左：Blink Left
瞬き右：Blink Right
【LookAt】4
目線上：Look Up
目線下：Look Down
目線左：Look Left
目線右：Look Right
【Other】1
無表情：Neutral
ブレンドシェイプモデルの仕様決定
気軽に変更できない仕様が多数あります。ラッピング作業の表情数が多い場合、仕様変更によるやり直しの工数が非常に増えます。よって事前に細かいお打ち合わせ・実機検証などが必要です。
鎖骨部分まで含める場合は体との境目をどこに設定するかも重要になります。（衣装にもよりますが、胸部付近のめり込み回避のため）
男性の場合は喉仏もリアルに動かすのかの判断も必要になります。
【あとから変更はできません!!】
・頭部パーツの範囲の決定
・ポリゴン数
※サブディビジョンサーフェスを前提としているので1/4,4倍には変更できます
・トポロジー(ポリゴンの流れ)の決定
・UVレイアウトの決定
【あとから変更できます】
・テクスチャ解像度(2k/4k/8k)
※作業は8Kで作成します
・その他必要なMAPの選定(Normal,Specularなど)
コストとのバランス
VRM18種の3Dスキャン+ラッピング（WRAP）作業がご予算にマッチしない場合は表情数を減らすなどの判断が必要になります。表情のスロットには似た他の表情のブレンドシェイプを入れてしまってもシステム的には問題ありません。（表情のバリエーションは減ります）
・スキャン表情数の決定
・ブレンドシェイプ作成数の決定
・どのブレンドシェイプを作らないか
・難しい表情のみラッピングのみirisで担当
・他の表情は内製でモデリングして表情数を増やす

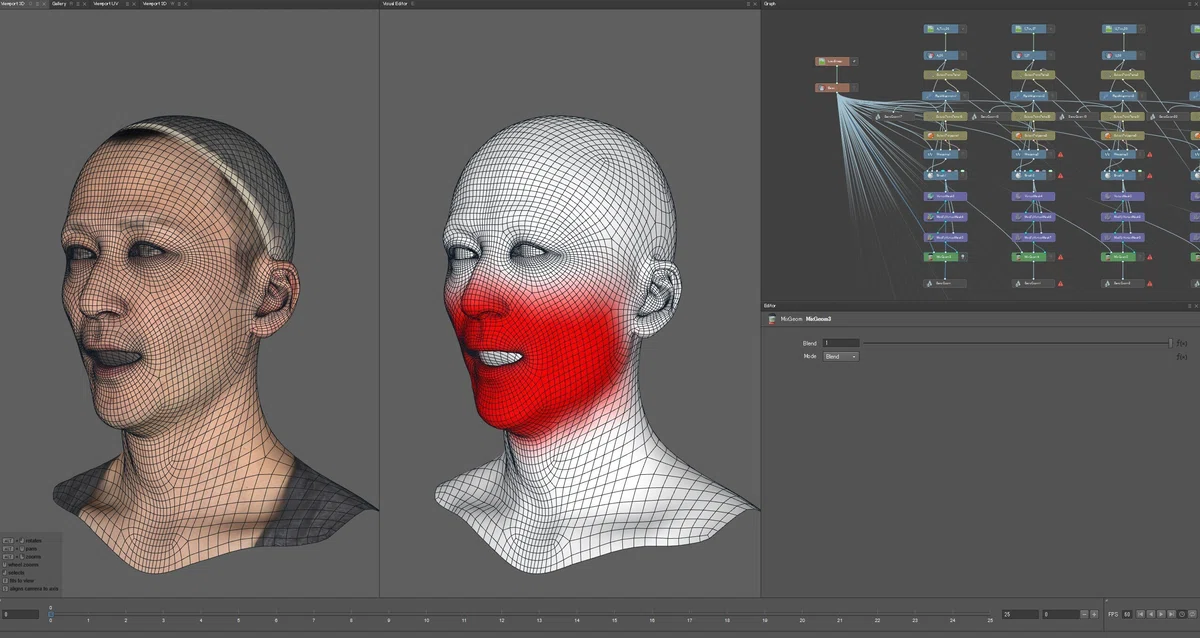

表情の合成
複数の表情を合成するなどの「いいとこ取り」も可能です。
表情と表情の中間表情をブレンドシェイプとして作成など、細かい演出にも対応可能です。
デフォルメキャラクターと違い、リアルキャラクターの表情追加を従来の頂点移動モデリングなどで行うと本人の見た目とかけ離れていきます。
リアルを求める場合は被写体の表情のみから再構成する必要があります。
※ショット スカルプト的手法で手動で調整することも可能です

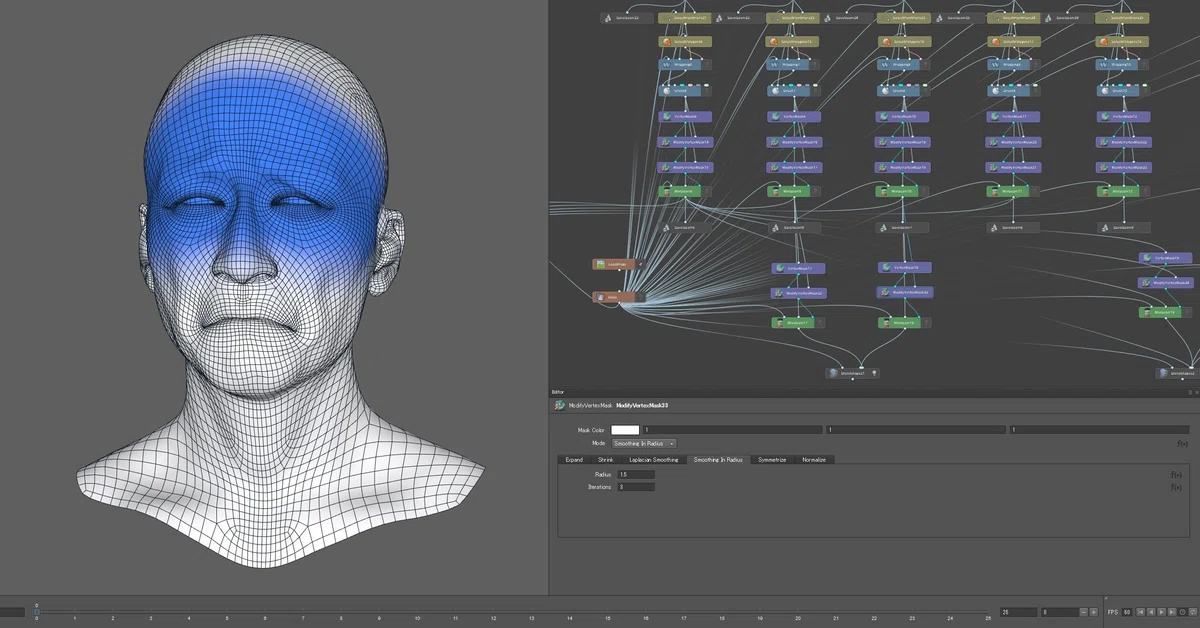

表情の変化の確認作業

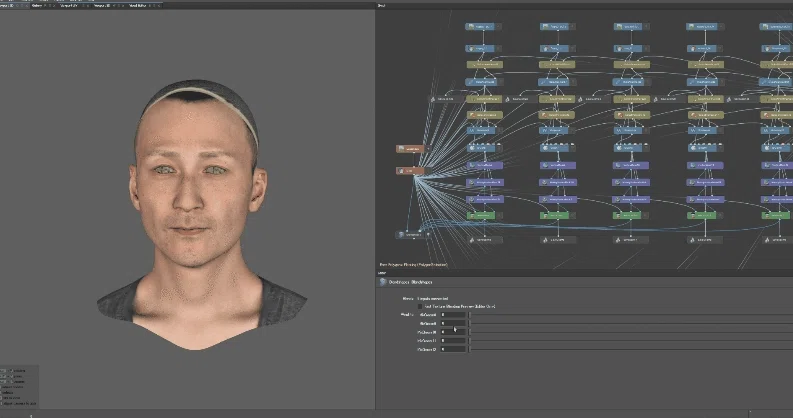

人間は静止できず、3Dスキャンの度に位置や姿勢が異なります。首や頭部の傾き、回転などはラッピング時除去します。

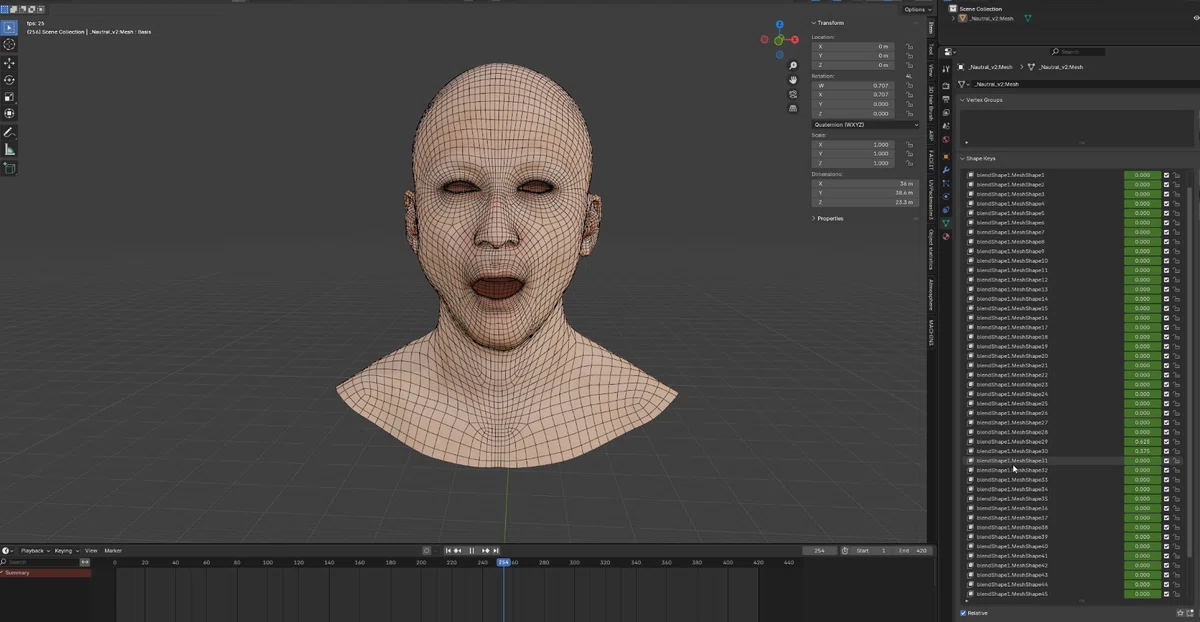

ブレンドシェイプアニメーションをテストしながら意図しない部分が動いてしまわないかをチェックします。

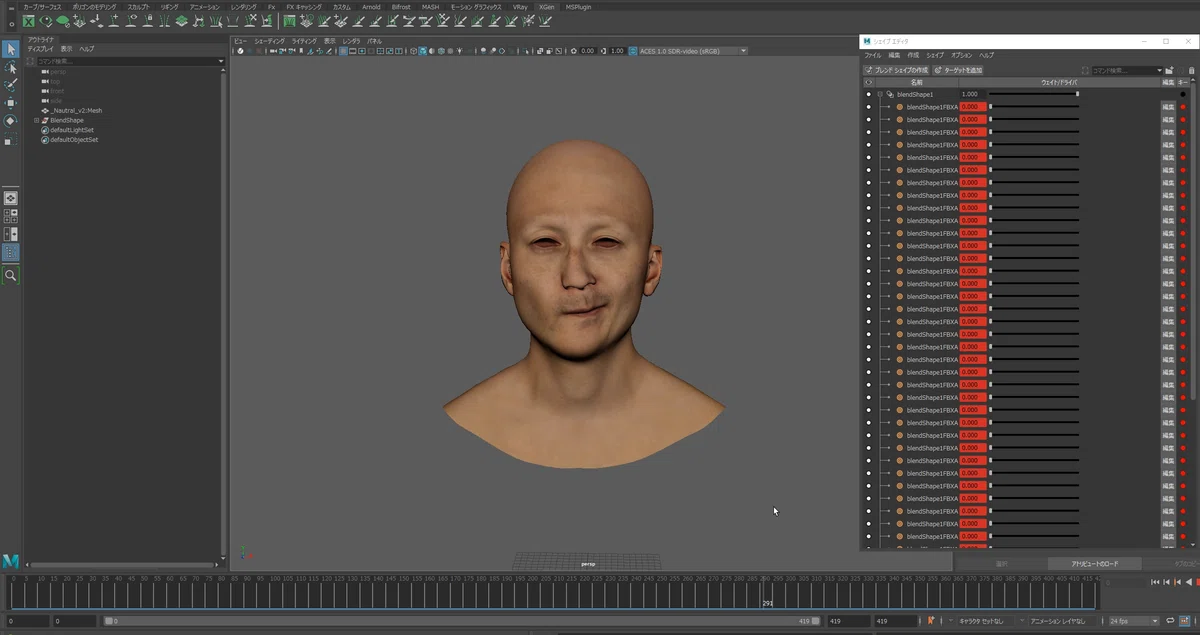

こちらの作業と並行で実装担当の方とも動作テストを行います。実際のアプリケーションにブレンドシェイプをインポートして動作確認が重要になります。
