3. StackChanのなぞ～「そもそもCoreS3って何ですか？」編

Acherontia

Q1. StackChan の顔・頭にあたる CoreS3 とは何ですか？

A1. M5Stack Core は、「Arduino（後述）の使いやすさ」と「ある程度の統合機能」を両立させた、中間的な位置づけのマイコンプラットフォームです。

特に「画面があり、すぐに無線通信ができ、モジュールで拡張しやすい」という点で、従来のArduinoやRaspberry Pi Pico（後述）とは異なる開発体験を提供します。

プロトタイピングの速度を重視するプロジェクトや、画面を活用したインタラクティブな機器（例: StackChan）を開発する際に非常に有効な選択肢となります。

Q2. マイコンとは何ですか？

A2. マイコン（マイコンボード）とは、CPU・メモリ・入出力ポート（GPIO）・タイマーなどを1つのチップに集積した小型のコンピュータです。 家電製品や自動車、産業機器など、さまざまな機器の「制御」を担うために作られています。

1. 代表的なマイコンボードの例

  • Arduino（Uno、Nano、Megaなど）

  • M5Stack（Coreシリーズ、Atomシリーズなど）

  • Raspberry Pi Pico / Pico W

  • ESP32開発ボード全般

  • STM32ボード など

これらはすべてマイコンボードに分類されます。

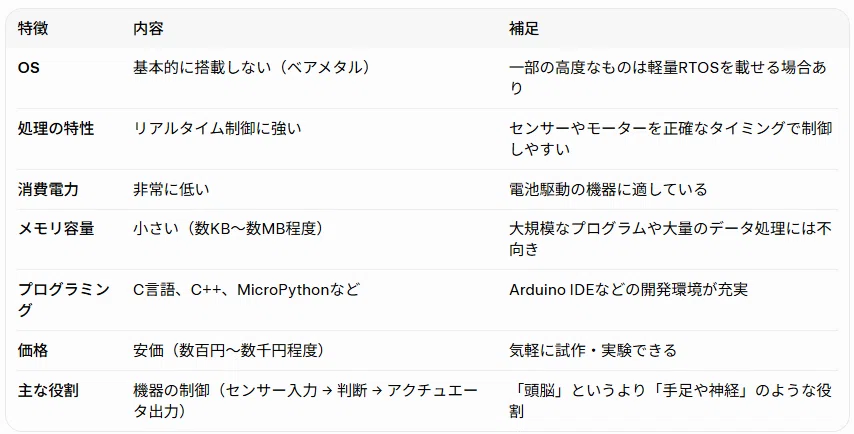

2. マイコンボードの主な特徴

マイコンボードの主な特徴

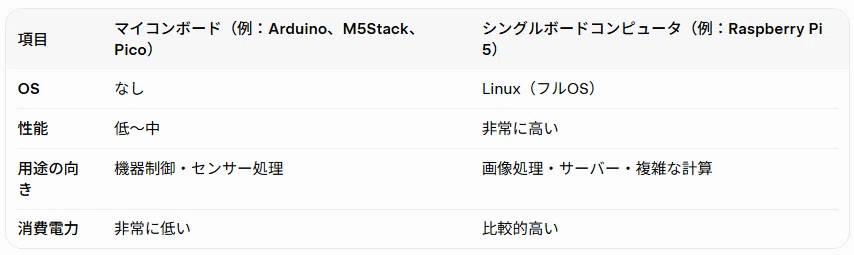

3. シングルボードコンピュータとの違い

マイコンボードとシングルボードコンピュータとの違い

4. 実際の使い方のイメージ

  • マイコンボード：温度センサーの値を読み取ってファンを回す、ボタンが押されたらLEDを点灯させる、モーターを正確に制御する、など。

  • シングルボードコンピュータ：カメラで画像を認識して判断する、ウェブサーバーを動かす、複数のセンサーから集めたデータを分析する、など。

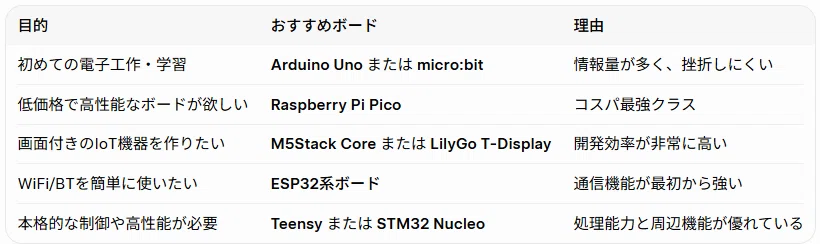

5. マイコンボードの選び方

マイコンボードの選び方

Q3. マイコンボードと周辺器機はどのように接続するのですか？

A3. マイコンボードと周辺機器の接続方法について、基本からわかりやすくご説明します。

1. 基本的な接続の考え方

マイコンボードと周辺機器（センサー、モーター、ディスプレイなど）を接続する場合、主に以下の2つの要素を組み合わせます。

  • GPIOピンを使って信号のやり取りをする

  • 通信プロトコル（I2C、SPI、UARTなど）を使ってデータをやり取りする

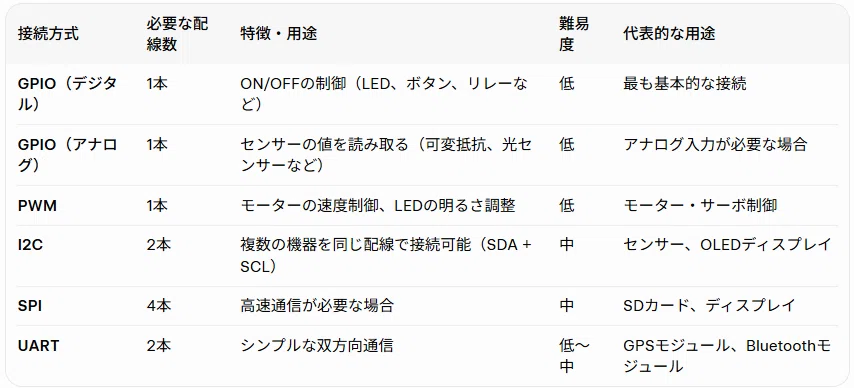

2. 主な接続方式

マイコンボードと周辺機器の主な接続方式

3. 実際の接続方法

  1. 最も一般的な方法：ジャンパーワイヤー + ブレッドボード

    • Arduino、Raspberry Pi Pico、ESP32ボードなどで最もよく使われる方法です。

    • マイコンボードのピンヘッダと周辺機器をジャンパーワイヤーでつなぎます。

    • ブレッドボードを使うことで、はんだ付けなしで実験できます。

  2. Groveコネクタ（M5Stackなどで便利）

    • M5StackやSeeed Studioのボードでは、Groveコネクタが採用されています。

    • 専用のGroveケーブルでワンタッチ接続が可能

    • 配線ミスが少なく、初心者でも扱いやすい

    • M5Stackの「Unit」シリーズはこの方式を採用

  3. Edge Connector + ワニ口クリップ（micro:bitの場合）

    • micro:bitは端子が大きく、ワニ口クリップで簡単に接続できます。

    • Groveアダプタを使えば、通常のGroveセンサーも接続可能。

  4. はんだ付け（本格的な製作時）

    • ブレッドボードでの実験が終わった後、ユニバーサル基板や専用基板にはんだ付けして固定します。

    • より小型で信頼性の高い装置を作ることができます。

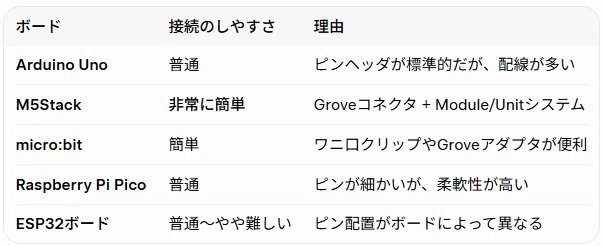

4. ボードごとの接続のしやすさ比較

マイコンボードと周辺器機の接続のしやすさ比較

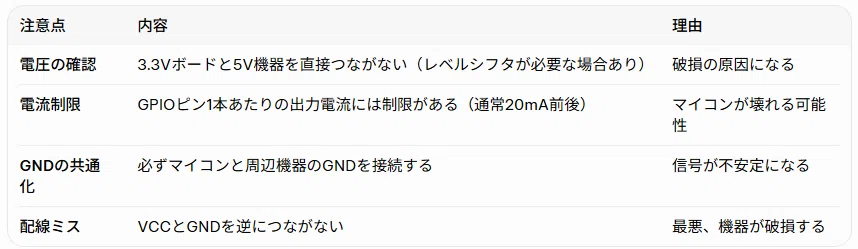

5. 接続時の重要な注意点

マイコンボードと周辺器機、接続時の注意点

Q4. 以上を踏まえて M5stack Core の特徴をまとめて下さい

A4. M5Stack Core は、ESP32をベースとした統合型のマイコンプラットフォームです。単なるマイコンボードではなく、「画面・ボタン・電源管理・無線通信」が最初から一体化された、製品志向の開発ボードとして設計されています。

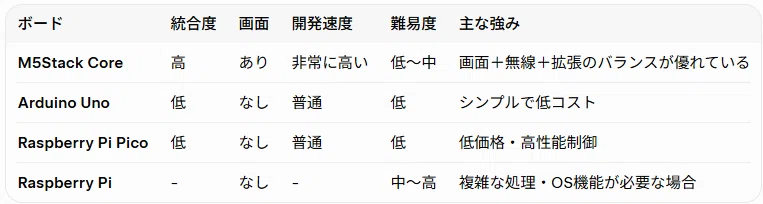

他のマイコンボードとの比較

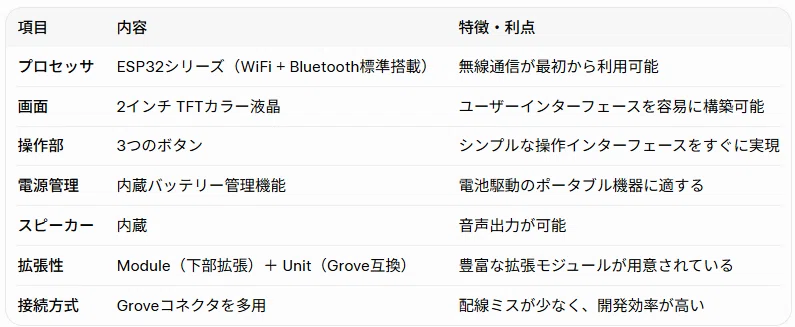

1. ハードウェアの主な特徴

M5Stack Core ハードウェアの主な特徴

2. ソフトウェア・開発環境

M5Stack Core の大きな強みの一つが、複数の開発環境に対応している点です。

  • Arduino IDE（C++）：従来のArduinoユーザーも移行しやすい

  • MicroPython：Pythonで開発可能

  • UIFlow：ブロックプログラミング（ビジュアルプログラミング）に対応しており、初心者でも画面付きのアプリケーションを短時間で作成可能

3. エコシステムの特徴

M5Stack独自のModule + Unitという拡張システムを持っています。

  • Module：本体下部にスタックして機能を拡張（例：LoRa、GPS、カメラなど）

  • Unit：Groveコネクタで簡単に接続できる各種センサー・アクセサリ

このエコシステムにより、配線の手間を大幅に削減しながら機能を拡張できる点が、他のマイコンボードと大きく異なる特徴です。

4. 適した用途

M5Stack Core が特に優位な場面は以下の通りです：

  • 画面付きのポータブルIoT機器を短期間で作りたい

  • ユーザーインターフェース（メニュー表示、ボタン操作）を必要とするプロジェクト

  • ワイヤレス通信（WiFi/Bluetooth）を簡単に使いたい

  • 教育・プロトタイピングで、なるべく早く動くものを作りたい

  • StackChanのようなコンパクトなロボットやインタラクティブなガジェット

上記は電子工作の素人がGrokにまとめさせた情報です。誤りがありましたらご指摘頂けると幸いです。（オリジナルのX記事はこちら）
