1. StackChanのなぞ～「充電ポートはどっちだ？」編

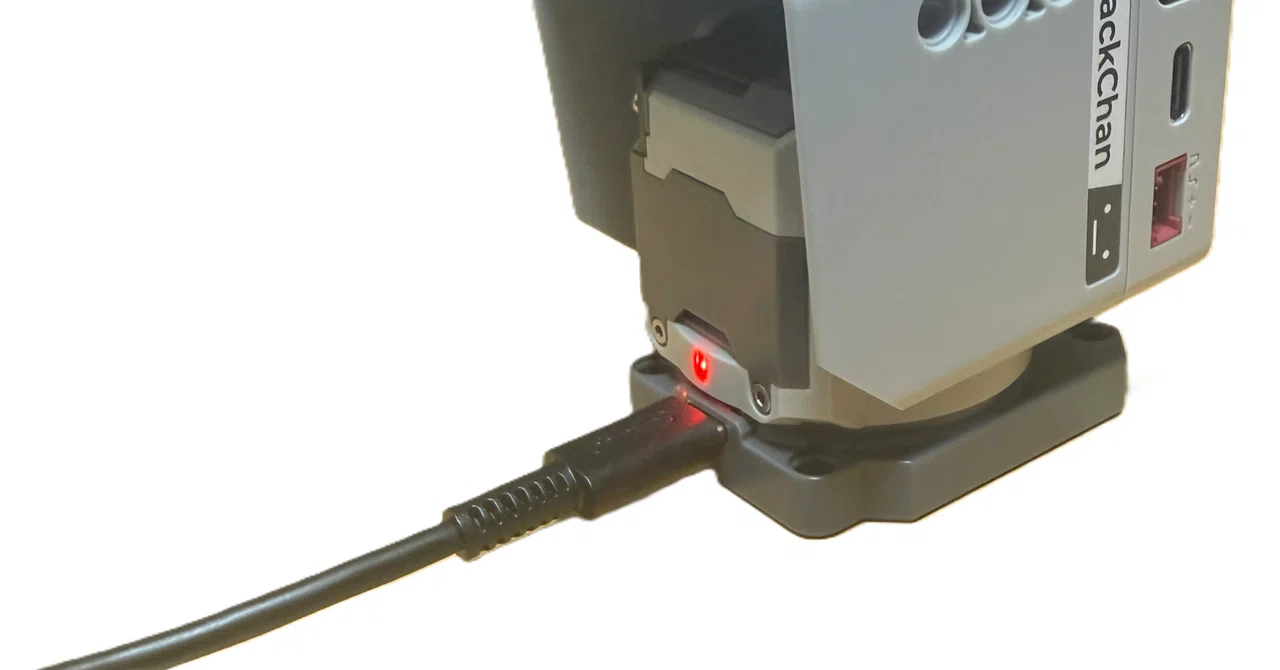

Q. M5版StackChan は足のUSBコネクタから充電しますが、この状態でCoreS3（ｽﾀｯｸﾁｬﾝの顔の部分）も給電されるのですか？

A. はい、CoreS3（ESP32-S3）も同時に電源供給され、システム全体が動作する状態になります。

公式ドキュメント docs.m5stack.com によると、

• ベース（足）部分に550mAhリチウムバッテリーと電源管理IC AXP2101 が搭載されています。

• 足のUSB-Cポートは電源入力＋データ通信に対応し、ここから給電するとバッテリー充電と同時にCoreS3（ESP32-S3）を含む全システム（サーボ、ディスプレイ、LEDなど）に電源が分配されます。

• AXP2101が充電・電源配分を自動管理するため、CoreS3側のESP32-S3も正常に動作・給電されます。

• CoreS3本体側のUSB-Cもありますが、ベースのUSB-Cが推奨ポートで、サーボ動作時に誤動作を避けるため足側を使うのが一般的です。

• USB給電中はバッテリー充電＋直接駆動の両方が可能で、長時間使用時はUSB接続のままがおすすめです（バッテリーのみだと数時間程度）。

補足：CoreS3とDinBase

• CoreS3は通常「開発キット」として販売されており、キットにはDinBaseという底面バッテリーが付属していますが、CoreS3本体にバッテリーセルは搭載されていません。

• M5版StackChanにはDinBaseは使われておらず、足側のサーボモーター側にある550mAhバッテリーがシステム全体（CoreS3含む）の電源になります。

Q. 逆に、CoreS3（ESP32-S3）側にあるUSBコネクタからもシステム全体に給電できるのですか？

A. はい、CoreS3（メインユニット）側のUSB-CポートからもStackChanシステム全体（ESP32-S3、ディスプレイ、サーボ、ベースのバッテリーなど）に給電できます。

公式ドキュメント docs.m5stack.com および基板回路図（SCH_Power.pdf / SCH_Adapter.pdf）によると、

• CoreS3のUSB-Cとベース（足）のUSB-Cの両方が電源入力＋データ通信に対応しています。

• CoreS3側USB-Cから5Vを入力すると、M-BUS経由のBUS_5Vラインを通じてベース側に電源が供給され、AXP2101電源管理ICがバッテリー充電・分配を自動制御します。サーボモーター（2基）やRGB LED、センサー類も正常に動作します。

• StackChanの電源を管理している「Base Power Board」についてはこちらを参照して下さい。

ただし、「モーターの動作による不意の事故を避けるため、ベース側のポートの使用を推奨」と明記されています。

• ファームウェア書き込み後や動作確認中に、サーボ（パン・チルトモーター）が急に動き出す可能性があります。

• CoreS3側にUSBケーブルを挿していると、首振り動作でケーブルが引っ張られたり絡まったりするリスクが高くなります。

• ベース側（足）に挿せば、ケーブルが固定部に繋がるため、動きの影響を受けにくく安全です。

• CoreS3側のUSBポートは「CoreS3単体テスト」や「軽く確認したいとき」に便利ですが、StackChan完成品でのプログラミング・動作テストでは避けるのが無難です。

公式が明確に推奨しているので、足側USBポートをメインに使うのがベストです！

上記は電子工作の素人が Grok 4.3 Beta にまとめさせた情報です。誤りがありましたらご指摘頂けると幸いです。（オリジナルのX記事はこちら）
