如何使用ArcGIS Pro绘制流域：分步实操指南

空间分析

在水文学与地理信息科学（GIS）领域，流域边界划分、河网密度制图是研究地表水空间运移规律的核心手段。掌握地表水流运动规律，对水资源管理、生态环境保护、工程建设规划与洪涝灾害防控均具备重要指导意义。

刻画区域地表水文特征，是落实可持续土地利用规划、科学管护珍贵地表水资源的关键环节。本文基于GIS与遥感技术，完整讲解借助ArcGIS Pro从数字高程模型（DEM）提取流域、水系并制作河网密度图的全套流程。

本教程用到的地理处理工具包括：填洼（Fill）、流向（Flow Direction）、流量累积（Flow Accumulation）、栅格计算器（Raster Calculator）、流域盆地（Basin）、线密度（Line Density）、栅格转折线（Raster to Polyline）、栅格转面（Raster to Polygon）。
图1为本次基于DEM划分流域、提取水系并制作河网密度图的整体技术流程框架。

⬆️⬆️⬆️图1：ArcGIS Pro提取流域、制作河网密度图技术流程总图⬆️⬆️⬆️

一、DEM数据获取与导入

数字高程模型（DEM）可在美国地质调查局（USGS）的EarthExplorer平台免费注册后下载获取。
也可结合谷歌地球专业版（Google Earth Pro）与GPS可视化网站联合生成DEM，操作步骤如下：

1. 打开谷歌地球专业版；
2. 在左侧「位置」面板右键点击「临时位置」，新建文件夹作为工作目录；

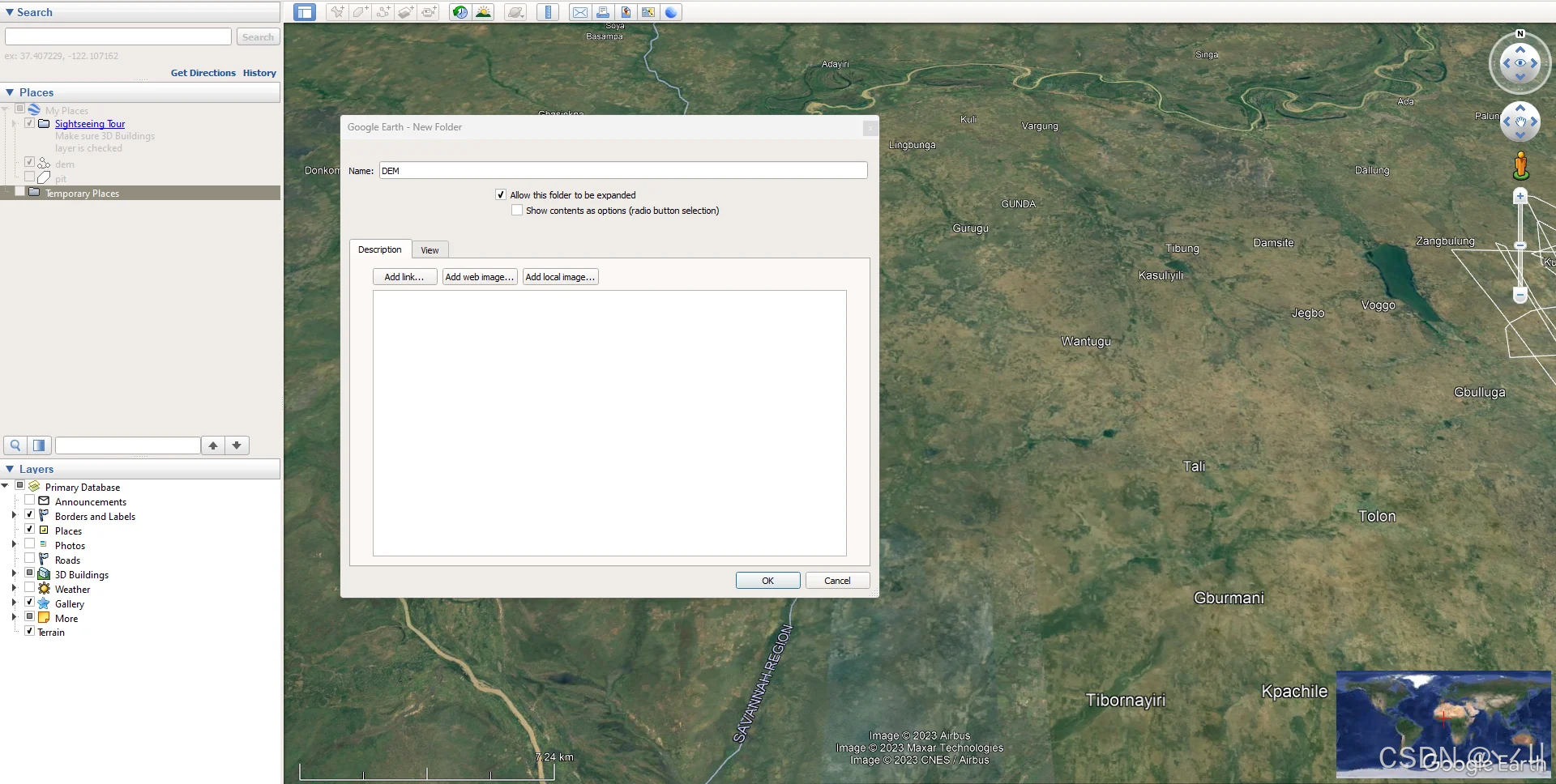

⬆️⬆️⬆️图2：谷歌地球专业版操作界面⬆️⬆
