eNSP—虚拟专用网的IPSec配置

原创

已于 2023-03-08 13:43:24 修改 · 6.7k 阅读

标签

#网络互联

于 2021-10-27 21:12:05 首次发布

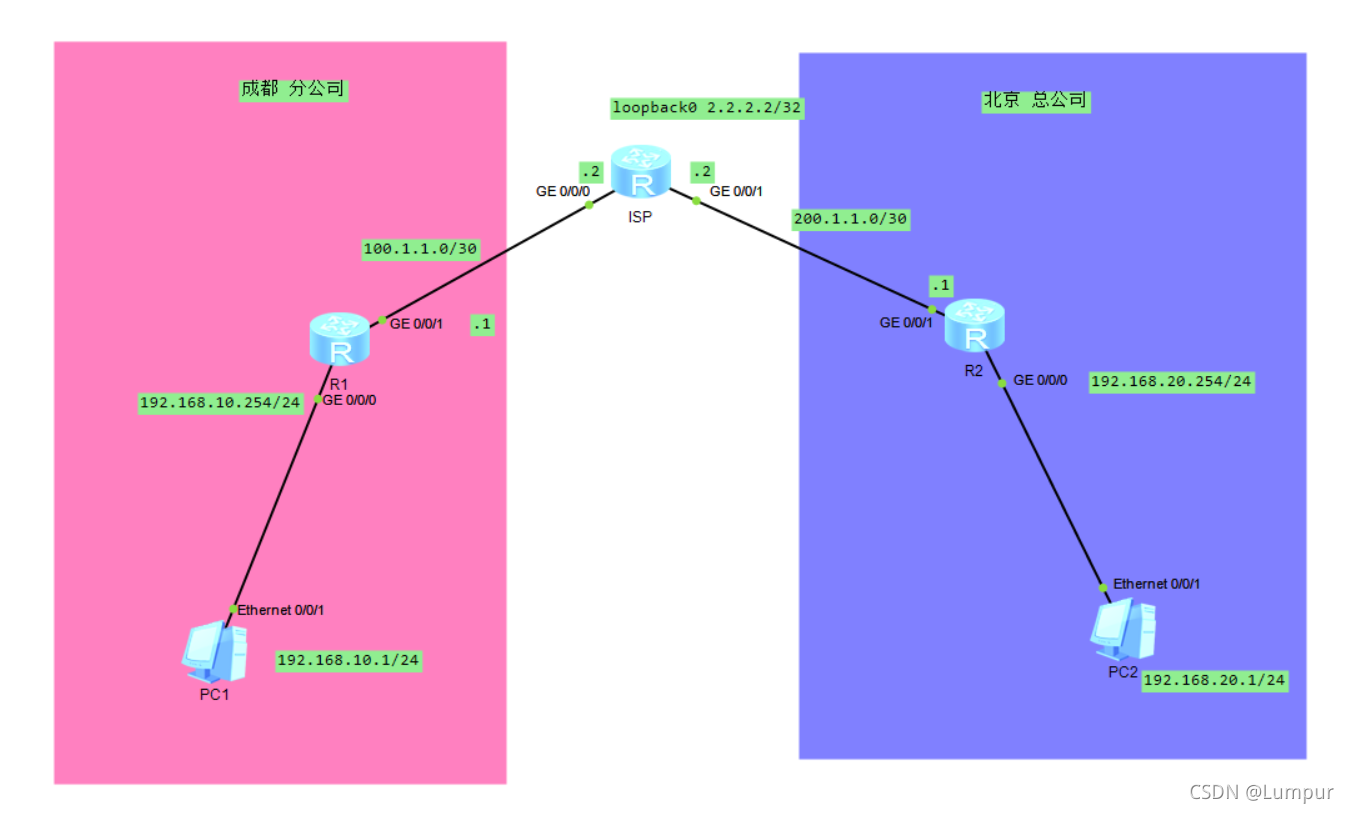

网络拓扑如下：
实验目的是把两个私网打通，PC1可以ping通PC2。
在这里插入图片描述

【1】、PC的配置：

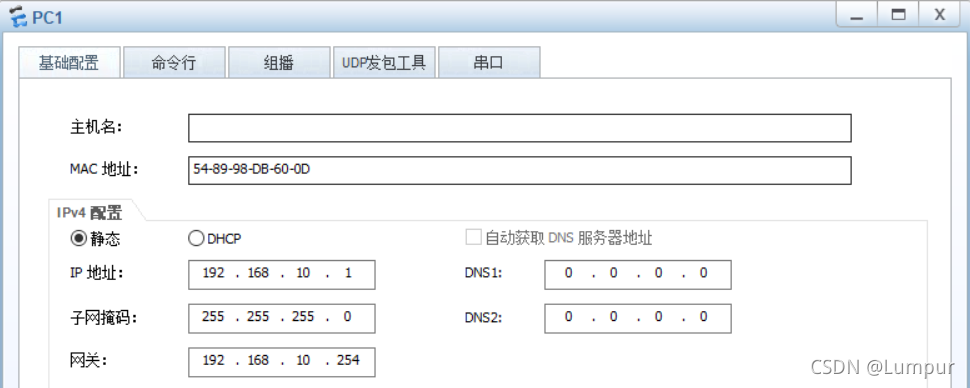

PC1
在这里插入图片描述

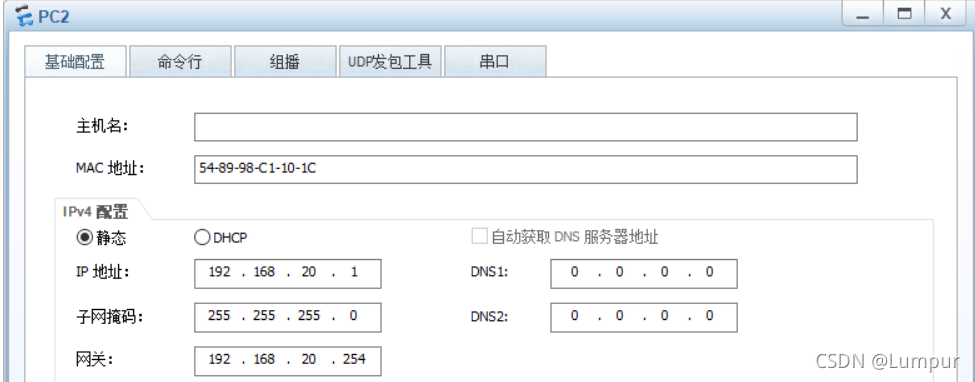

PC2
在这里插入图片描述

【2】、R1基本信息配置：
< Huawei >sys
[Huawei]undo info-center enable
[Huawei]int g0/0/0
[Huawei-GigabitEthernet0/0/0]ip add 192.168.10.254 24
[Huawei-GigabitEthernet0/0/0]undo shut
[Huawei-GigabitEthernet0/0/0]quit
[Huawei]int g0/0/1
[Huawei-GigabitEthernet0/0/1]ip add 100.1.1.1 30
[Huawei-GigabitEthernet0/0/1]undo shut
[Huawei-GigabitEthernet0/0/1]quit
[Huawei]ip route-static 0.0.0.0 0.0.0.0 100.1.1.2

【3】、R2基本信息配置：
< Huawei >sys
[Huawei]undo info-center enable
[Huawei]int g0/0/1
[Huawei-GigabitEthernet0/0/1]ip add 200.1.1.1 30
[Huawei-GigabitEthernet0/0/1]undo shut
[Huawei-GigabitEthernet0/0/1]quit
[Huawei]int g0/0/0
[Huawei-GigabitEthernet0/0/0]ip add 192.168.20.254 24
[Huawei-GigabitEthernet0/0/0]undo shut
[Huawei-GigabitEthernet0/0/0]quit
[Huawei]ip route-static 0.0.0.0 0.0.0.0 200.1.1.2

【4】、ISP基本信息配置：
< Huawei >sys
[Huawei]undo info-center enable
[Huawei]int g0/0/0
[Huawei-GigabitEthernet0/0/0]ip add 100.1.1.2 30
[Huawei-GigabitEthernet0/0/0]undo shut
[Huawei-GigabitEthernet0/0/0]quit
[Huawei]int g0/0/1
[Huawei-GigabitEthernet0/0/1]ip add 200.1.1.2 30
[Huawei-GigabitEthernet0/0/1]undo shut
[Huawei-GigabitEthernet0/0/1]quit
[Huawei]int LoopBack 0
[Huawei-LoopBack0]ip add 2.2.2.2 32
[Huawei-LoopBack0]quit

【5】、IPSec的配置：
（1）、定义需要保护的数据流（也就是定义感兴趣的流量）
R1的配置：

[Huawei]acl 3000
[Huawei-acl-adv-3000]rule 10 permit ip source 192.168.10.0 0.0.0.255 destination 192.168.20.0 0.0.0.255
[Huawei-acl-adv-3000]

R2的配置：

[Huawei]acl 3000
[Huawei-acl-adv-3000]rule 10 permit ip source 192.168.20.0 0.0.0.255 destination 192.168.10.0 0.0.0.255
[Huawei-acl-adv-3000
