eNSP-OSPF协议其他区域不与骨干区域相连解决方法3

原创

已于 2023-10-20 15:37:09 修改 · 592 阅读

标签

#网络互联

收录于

于 2023-10-20 15:32:21 首次发布

文章详细描述了如何使用virtual-link技术在AR路由器（AR1,AR2,AR3,AR4）间建立连接，让AR1和AR2能学到192.168.3.0网段，AR4学到192.168.1.0和192.168.2.0网段，强调了router-id设置和全网路由学习的过程，最后提出通过ping验证网络连通性。

virtual-link技术

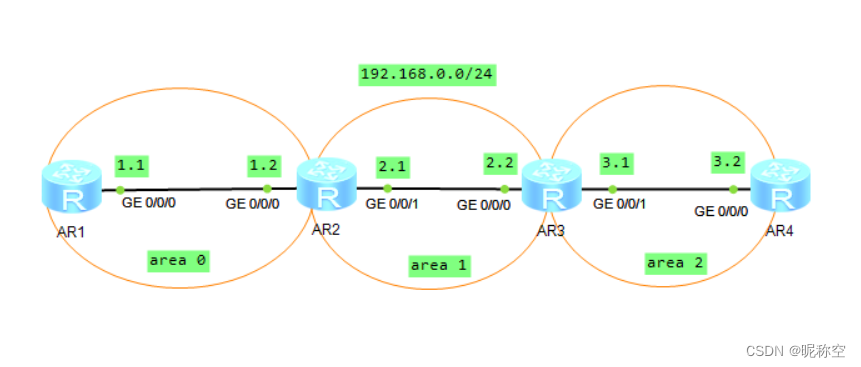

在这里插入图片描述
AR1
[ar1]int g0/0/0
[ar1-GigabitEthernet0/0/0]ip add 192.168.1.1 24
[ar1-GigabitEthernet0/0/0]quit
[ar1]ospf
[ar1-ospf-1]area 0
[ar1-ospf-1-area-0.0.0.0]net 192.168.1.0 0.0.0.255
[ar1-ospf-1-area-0.0.0.0]quit

AR2
[ar2]int g0/0/0
[ar2-GigabitEthernet0/0/0]ip add 192.168.1.2 24
[ar2-GigabitEthernet0/0/0]int g0/0/1
[ar2-GigabitEthernet0/0/1]ip add 192.168.2.1 24
[ar2]ospf
[ar2-ospf-1]area 0
[ar2-ospf-1-area-0.0.0.0]net 192.168.1.0 0.0.0.255
[ar2-ospf-1-area-0.0.0.0]area 1
[ar2-ospf-1-area-0.0.0.1]net 192.168.2.0 0.0.0.255
[ar2-ospf-1-area-0.0.0.1]quit

AR3
[ar3]int g0/0/0
[ar3-GigabitEthernet0/0/0]ip add 192.168.2.2 24
[ar3-GigabitEthernet0/0/0]int g0/0/1
[ar3-GigabitEthernet0/0/1]ip add 192.168.3
