露出計の仕組み（３）

 「露出計の仕組み（２）」では、露出計の指針と絞り羽根の連動についてご説明しました。今回は、実際にどのように内臓露出計を利用して、カメラを操作をするのかについてご説明します。

〇　追針式（図１・図２）

　図１の赤色指針が露出計指針ですので、明るさに応じて指針が動きます。緑色指針は、図２の鏡胴リングに連動して動く指針です。鏡胴リングを回転させて、緑の指針を赤の指針に合致させます。
　その時が適正露出となり、シャッター速度と絞りの組み合わせが決定されます。シャッター速度と絞りの組み合わせが一義的に決まるプログラムEEのカメラによく用いられる方式です。

〇　定点合致式（図３、図４）

　図３の緑色指針が露出計指針ですので、明るさに応じて指針が動きます。図４のシャッター速度リングと、絞りリングを調整すると、この緑色指針が上下に動き出すので、指針がちょうど中央に来るように調整します。
　その時が適性露出となります。最初にシャッター速度を決めてから、絞りリングを調整することもできますし、絞りを先に決めてから、速度を調整することも可能です。
　この方式は、シャッター速度リングと絞りリングの内部に抵抗器があって、リングを回転させることで抵抗値を変化させる仕組みです。抵抗器については、「露出計の仕組み（１）」をご参照ください。

〇　EV方式・LV方式（図５、図６、図７）

　図５の赤色指針が露出計指針ですので、明るさに応じて指針が動きます。図５の露出計指針はEV10の位置を示しています。この数値をEV(Exposure Value)値といいます。当時はLV(Light Value)と言っていました。
　次に、図６のリングにEV値（赤字）が表示されていますので、「10」出るように、シャッター速度、絞りリングを調整します。これが適性露出となります。
　後は、この10という値を維持したまま、シャッター速度と絞りリングの両方を同時に回転させれば、適性露出を維持できます。

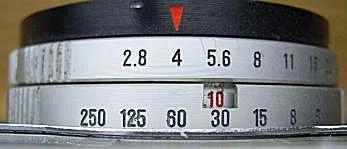

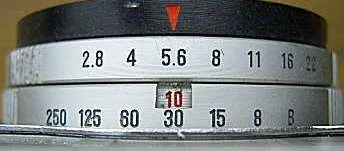

　図６では、速度1/30秒・絞り5.6になっています。図７では、速度1/15秒・絞り8になっています。速度1/60秒・絞り4などとしても適性露出を維持することになります。このような方法をEV方式（LV方式）といいます。

　今回は、実際にどのようにカメラ内臓露出計を操作するかご紹介しました。
　最後までお読みいただきまして、ありがとうございました。

　露出計の仕組みは、次回で完結の予定です。
