やりすぎてから整える――ベッセマー製鋼法に学ぶ "最小作用" の逆説【TRIZ 標準解 1.1.6】

かにぞう｜発明の設計士

2026年5月16日 21:52

3行まとめ

標準解 1.1.6 は「ちょうどよい作用を直接実現するのが難しいなら、いったん最大にして余剰を除け」という標準解です
物理的矛盾（強くしたい ↔ 弱くしたい）を 時間で分離 する発想です
ベッセマー製鋼法は、この標準解の教科書的な実例です

1856年、鉄が「国家の骨格」になった日

1853年、日本にペリーが来航しました。開国か攘夷か――幕府も藩もまだ揺れています。

その3年後、1856年。イギリスでは、ヘンリー・ベッセマーが転炉を発明しました。

溶かした銑鉄に空気を吹き込むだけで、数十分で鋼ができます。それまで一日以上かかることもあった製鋼が、桁違いに速く、安くなりました。

鋼が安くなると、何が変わるでしょうか。

鉄道レールが長持ちします。橋が大きく作れます。工場の機械が大型化します。船も、大砲も、港湾設備も強くなります。つまり、国の"骨組み"が変わるのです。

ベッセマー製鋼法は、産業革命を加速させた最重要技術のひとつです。

では、この発明は どんな矛盾を解いたのでしょうか？

Before：「ちょうどよく抜く」が難しい

銑鉄は、炭素を約4%含んでいます。硬いですが脆く、そのままでは構造材として使えません。

鋼にするには、炭素を0.1〜1.5%程度まで減らす必要があります。

ここに物理的矛盾があります。

炭素を強く除去しなければならない。 銑鉄の炭素含有量が多すぎるからです。

しかし、炭素を除去しすぎてはならない。炭素を抜きすぎると、鋼としての硬さ・強度が失われるからです。

つまり、

作用は強くなければならない（不純物を短時間で除去するため）。作用は弱くなければならない（必要な炭素まで失わないため）。

当時の技術で、「ちょうどよい炭素量」に直接制御するのは至難でした。

After：全部抜いて、あとから戻す

ベッセマー法は、「ちょうどよく抜く」ことを最初から狙いません。

Step 1：転炉の底から空気を吹き込み、酸化反応で炭素・ケイ素・マンガンなどの不純物を一気に除去します。約20分。燃料すら不要で、酸化反応の発熱だけで溶融状態を維持できます。

Step 2：脱炭が進みすぎた溶鋼に、スピーゲル（鉄・マンガン・炭素を含む合金）を投入します。これにより、必要な炭素を戻すとともに、マンガンによって酸素の悪影響を抑え、熱間加工に耐える鋼へ整えます。

つまり、

いったん最大に除去し、あとから必要な成分を補正する。

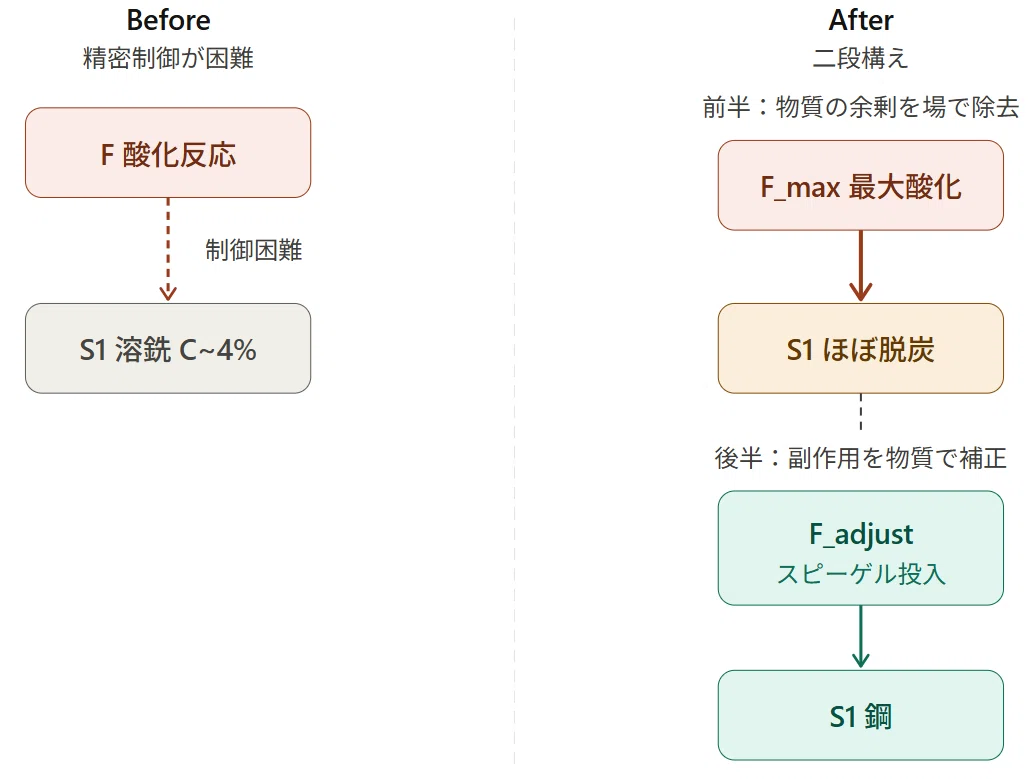

Before / After

Before（問題状態）

F_酸化（空気吹き込み）
    ↓  制御困難（過不足が生じる）
   S1（溶銑：炭素 ~4%）

作用Fを「ちょうどよく」制御して、S1の炭素を適正範囲に収めたいのですが、精密制御が困難です。

After（解決後）

【前半】
F_max（最大酸化）
    ↓  一気に除去
   S1（溶銑 → 完全またはほぼ完全に脱炭）

【後半】
F_adjust（成分調整）
    ↓  スピーゲル投入
   S1（炭素・マンガンを補正 → 鋼）

1つの「ちょうどよいF」を2段階に分解しています。

前半：炭素・ケイ素・マンガンなどの余剰成分を、空気吹き込みによる酸化反応（場）で一気に除去します。物質の余剰を場で除去しています。
後半：最大作用が生んだ過脱炭や酸素の悪影響を、スピーゲルという物質を投入して補正します。最大作用の副作用を物質で除去しています。

ちなみに、この「全部抜いてからスピーゲルで戻す」というエレガントな解法を見つけたのは、ベッセマー本人ではなく冶金学者のロバート・フォレスター・マシェットでした。彼はディーンの森で数千回の実験を繰り返して、この方法にたどり着いています。

ここまでの結論
ベッセマー製鋼法は、「炭素をちょうどよく抜く」精密制御を諦め、「いったん全部抜いて、あとから戻す」という二段構えに変換することで、安価で大量の鋼を実現しました。この「やりすぎてから整える」発想が、鉄道網と工業国家の基盤を作ったのです。

これが標準解 1.1.6「最小作用の実現」

ここでTRIZの発明標準解と対応づけてみましょう。

TRIZや発明標準解が初めての方は、以下の記事もぜひご覧ください。

発明標準解1.1.6
最小限、計量された、または最適な作用が必要だが、問題条件のもとでそれを直接実現するのが難しい場合は、最大モードを用いて、その後に余剰分を除去する。物質の余剰は場によって除去し、場の余剰は物質によって除去する。

ポイント：物理的矛盾の時間分離

この標準解が解いているのは、本質的に物理的矛盾です。

作用は強くなければならない（目的を達成するため）
作用は弱くなければならない（過剰な影響を避けるため）

この矛盾を、空間ではなく時間で分離しています。

前半：作用は最大でよい（余計なことを気にしない）
後半：余剰を除去して最適化する（微調整に集中できる）

「同時にちょうどよく」を狙うのではなく、「抜く時間」と「整える時間」を分けたところに、1.1.6 の面白さがあります。

「物質の余剰は場で、場の余剰は物質で」とは？

和訳の後半は少しわかりにくいですが、こういうことです。

物質の余剰を場で除去する：材料が多すぎるなら、熱・機械力・化学反応などの「場」で削り取ります。ベッセマー法の前半がまさにこれです。炭素という「物質の余剰」を、酸化反応という「場」で除去しています。
場の余剰を物質で除去する：作用が強すぎるなら、「物質」を導入して吸収・緩和します。ベッセマー法の後半で、スピーゲルという「物質」を投入して、過剰な脱炭（場の余剰効果）を補正しているのがこれにあたります。

補助例：日本刀の焼き入れと焼き戻し

ベッセマー法が西洋の鉄の革命なら、日本にも「やりすぎてから整える」技術があります。

日本刀の焼き入れ・焼き戻しです。

Before（矛盾）

刀は、硬くなければなりません（よく切れるため）。しかし、硬すぎてはなりません（硬いだけでは脆く、折れてしまうため）。

「折れず、曲がらず、よく切れる」を同時に満たすのは、材料科学的にかなり厳しい要求です。

After（焼き入れ → 焼き戻し）

Step 1：焼き入れ（最大作用）

刀身を焼き入れ温度まで加熱し、水で急冷します。刃部を中心に硬い組織（マルテンサイト）が生じ、刀は大きく硬化します。

ただし、この時点では硬すぎて脆い状態です。

Step 2：焼き戻し（余剰の除去）

焼き入れで得た硬さは、そのままでは脆さや内部応力を伴います。そこで焼き入れ直後に再加熱（刀鍛冶の言葉で「合いをとる」）を行い、内部応力を緩和します。硬さは少し犠牲になりますが、粘り強さ（靭性）が回復し、刃こぼれしにくく折れにくい刀になります。

※なお、日本刀の焼き入れには、刃側と棟側で焼刃土の厚みを変えて冷却速度を制御する技術もあります。これは場所によって作用を変える 1.1.8 的な要素を含みますが、今回は焼き入れ→焼き戻しという時間分離に注目しています。

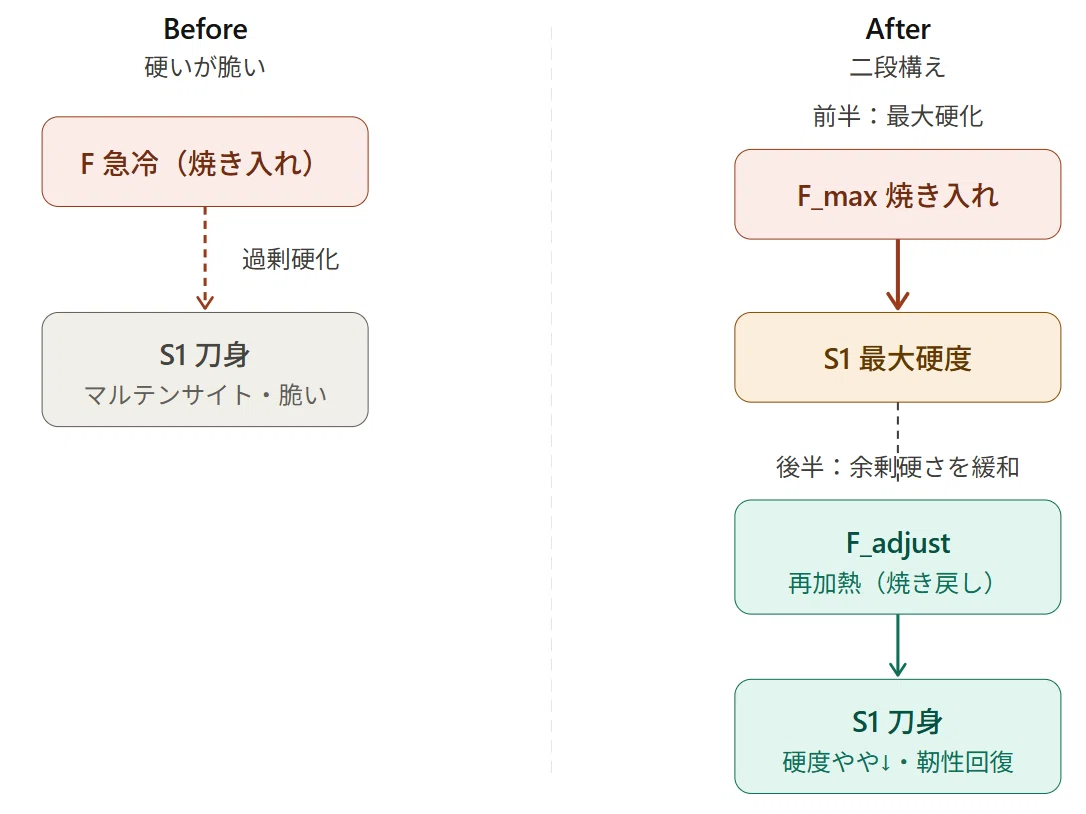

Su-Fieldモデルでの対応

Before

F_冷却（水による急冷）
    ↓  最大硬化（マルテンサイト変態）
   S1（刀身）── 硬いが脆い

After

【前半】
F_max（急冷：焼き入れ）
    ↓  最大硬度
   S1（刀身 → マルテンサイト）

【後半】
F_adjust（再加熱：焼き戻し）
    ↓  内部応力を緩和
   S1（硬度やや低下 → 靭性回復）

ベッセマー法との対比

ベッセマー製鋼法日本刀炭素を一気に除去（最大作用）急冷で最大硬度に（最大作用）スピーゲルで炭素を戻す（余剰除去）焼き戻しで靭性を回復（余剰除去）矛盾：強く抜きたい ↔ 抜きすぎたくない矛盾：硬くしたい ↔ 硬すぎたくない時間分離：前半で最大、後半で調整時間分離：前半で最大、後半で調整

面白いのは、ベッセマー法（1856年）よりはるかに前から、日本の刀鍛冶はこの原理を経験的に使っていたことです。「やりすぎてから整える」は、洋の東西を問わない発明のパターンなのです。

まとめ

標準解 1.1.6 は「最適な作用を直接実現するのが難しければ、最大にして余剰を除け」という解法です。

ベッセマー製鋼法は、炭素を「ちょうどよく抜く」精密制御を諦めて、「全部抜いてからスピーゲルで戻す」二段構えに変換しました。日本刀の焼き入れ・焼き戻しも、「硬くしたい ↔ 硬すぎたくない」という矛盾を同じ構造で解いています。

どちらも本質は同じです。物理的矛盾を時間で分離しています。 「同時にちょうどよく」を狙うのではなく、「やりすぎる時間」と「整える時間」を分けるのです。

「精密に少しずつ」が常に正解とは限りません。いったん大胆にやりすぎて、あとから整える方が、簡単で、速くて、確実なことがあります。それが 1.1.6 の教えです。

チェックリスト：あなたの課題に 1.1.6 を使えるか？

[ ] 「ちょうどよい制御」に苦しんでいませんか？
[ ] その制約は「精密に少しずつ調整しなければならない」という思い込みではありませんか？
[ ] いったん最大にして、余剰をあとから除去する方向は検討しましたか？
[ ] 余剰の除去には何が使えますか？（物質の余剰 → 場で除去、場の余剰 → 物質で除去）
[ ] ベッセマー法のように、「工程を2つに分ける」ことで制御の難易度が下がりませんか？
