染めるために染めない。削るために守る。──TRIZ標準解1.1.8「選択的最大モード」

この記事の3行まとめ

• 標準解1.1.8は「ある場所には最大作用が必要だが、他の場所には最小作用を維持したい」という矛盾を、空間で分離して解きます

• 解き方は2つあります。守りたい場所に保護物質を置くか、効かせたい場所にだけ場を発生させる物質を置くかです

• ろうけつ染め、半導体フォトリソグラフィ、テルミット溶接──素材もスケールも違いますが、構造は同じです

ロウで「染めない場所」を作る

布を美しく染めるには、どうするか。

ろうけつ染め（バティック）の答えは、意外なものです。 まず、染めたくない場所に、溶かしたロウを塗ります。

そのあと、布全体を染料に浸します。 ロウが染料を弾くので、ロウを塗った場所だけが白く残ります。 最後にロウを落とせば、模様が現れます。

染めるために、染めない場所を作る。 この「守ることで作用を選別する」という構造に、TRIZでは番号がついています。

標準解1.1.8「選択的最大モード」です。

そして1.1.8には、もう一つの顔があります。 守る場所を作るだけでなく、効かせたい場所にだけ"強い場"を発生させるという方法です。

標準解1.1.8とは

ひとことで言うと

作用を弱めるのではなく、強い作用が生じる場所を設計する。

この標準解が解いている物理的矛盾

1.1.8が扱う矛盾は、素直に書くとこうなります。

この矛盾を、1.1.8は空間で分離して解いています。

2つの型

解き方は2通りあります。

1.1.8.1（守る型）──全面に最大の場をかけて、守りたい場所に保護物質を置きます。 ろうけつ染めがまさにこれです。染料という強い作用を全面にかけて、ロウで守ります。

1.1.8.2（攻める型）──全体は最小の場に保ち、効かせたい場所にだけ、場を発生させる物質を置きます。 テルミット溶接がこれにあたります（後述します）。

どちらも、全体の作用を単純に弱めるのではありません。変えるのは、作用の空間分布です。

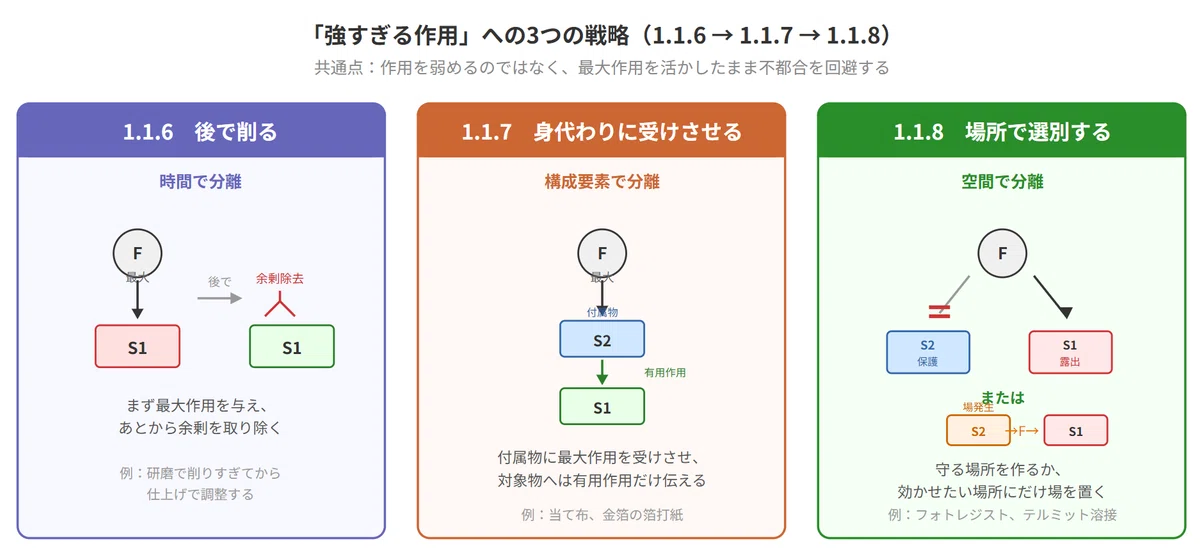

1.1.6→1.1.7→1.1.8：三部作として読む

1.1.8は、1.1サブクラスの最後の標準解です。 前の2つと並べると、「強すぎる作用」への対処法が段階的に整理されていることがわかります。

• 1.1.6：強すぎる作用を、後で削る。最大作用を与えてから余剰を除去します。

• 1.1.7：強すぎる作用を、身代わりに受けさせる。付属物に最大作用を受け取らせ、対象物には必要な作用だけを伝えます。

• 1.1.8：強すぎる作用を、場所で選別する。保護物質で守るか、局所的に場を発生させます。

1.1.6は「時間で分離」、1.1.7は「構成要素で分離」、1.1.8は「空間で分離」と読むこともできます。

3つとも、「作用を弱める」のではなく「最大作用を活かしたまま不都合を回避する」という点で共通しています。

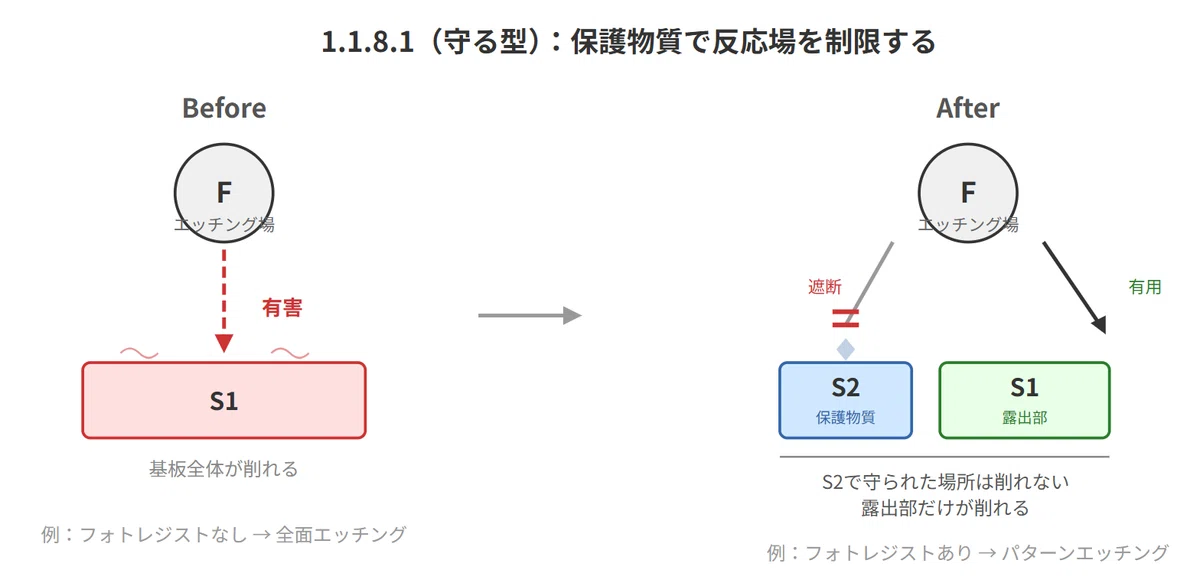

1.1.8.1：守る型──保護物質で反応場を制限する

主例：半導体のフォトリソグラフィ＋エッチング工程

半導体チップの製造では、シリコン基板の上に回路パターンを刻む必要があります。 刻む方法は、エッチング──化学的またはプラズマで基板表面を削ること──です。

ここに矛盾があります。

この矛盾を、フォトリソグラフィによるレジストマスクと、その後のエッチング工程が、1.1.8.1として解いています。

Before： 基板全体にエッチャントを当てると、回路として残したい部分まで削れてしまいます。

After： まず、基板全体にフォトレジスト（感光性樹脂）を塗布します。 次に、露光・現像によってフォトレジスト自体を必要な形に整えます。 その後、エッチングします。 フォトレジストが残った場所はエッチングから保護され、露出した部分だけが削られます。

（レジストの種類によって露光後に残る場所は変わりますが、いずれの場合も「保護物質で守られた場所は削られない」という構造は同じです。）

フォトレジストは、ろうけつ染めのロウと同じ役割を果たしています。 「強い作用を全面にかけて、守りたい場所を保護物質で覆う」──構造は同じ1.1.8.1です。

ろうけつ染めから半導体まで、一本の線

この原理は新しくありません。

中世末からルネサンス期のヨーロッパでは、硬い鋼の甲冑に装飾を施すために、酸によるエッチングが用いられました。金属表面にワックスを塗り、針でワックスを引っかいて模様を描き、酸を流します。ワックスが守った場所は無傷で残り、露出した部分だけが酸に食われて模様になります。これが甲冑エッチングであり、後に銅版画のエッチング技法へと発展しました。

ろうけつ染め、甲冑エッチング、半導体フォトリソグラフィ。 素材は布、鋼、シリコン。作用は染料、酸、プラズマ。スケールはミリメートルからナノメートル級へ。 すべて違いますが、構造は同じです。

古くからの布染めと、最先端のチップ製造が、同じ標準解で記述できます。 技術は進歩しても、「強い作用から守る場所を先に決める」という発想は変わっていません。

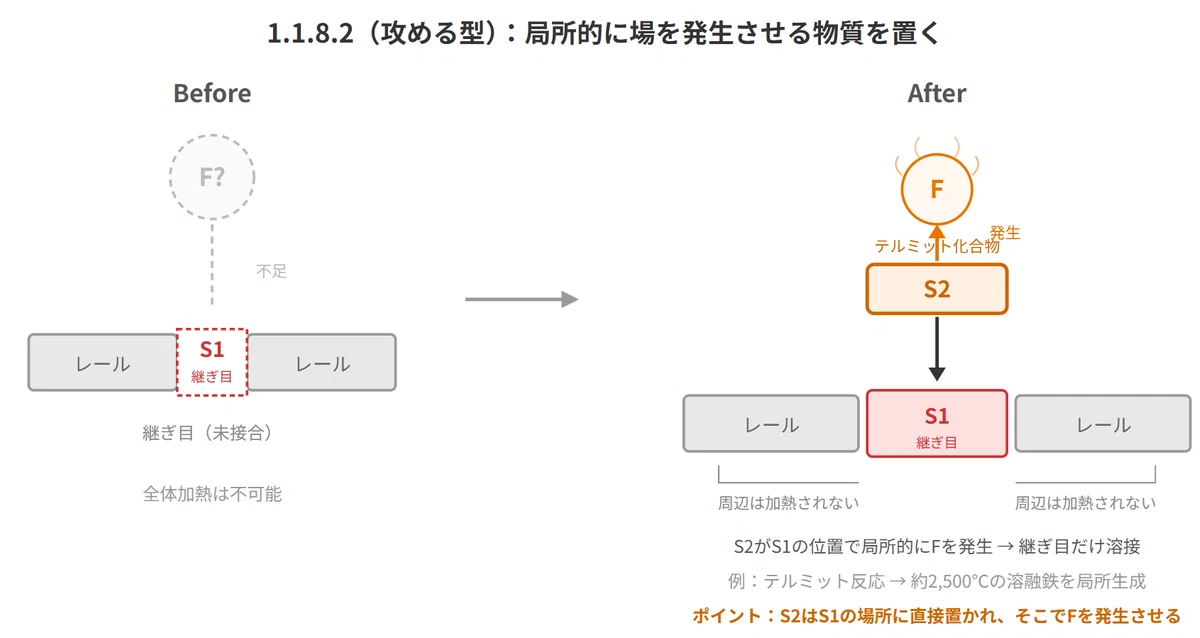

1.1.8.2：攻める型──局所的に場を発生させる物質を置く

主例：テルミット溶接（鉄道レール）

鉄道のレールは、継ぎ目を溶接してつなぐ必要があります。 溶接には高温が要ります。しかし、ここに矛盾があります。

テルミット溶接は、この矛盾を1.1.8.2で解いています。

Before： レール全体を加熱する方法では、現場施工が不可能です。

After： 継ぎ目にテルミット化合物（酸化鉄＋アルミニウム粉末）を置き、点火します。 テルミット反応は局所的に約2,500℃の溶融鉄を生成し、レールの継ぎ目だけを溶接します。 レール全体を巨大な炉に入れる必要はありません。熱作用は、継ぎ目周辺に集中します。

1.1.8.1の「守る型」では、場は全面に最大でかけて、保護物質で反応場を制限しました。 1.1.8.2の「攻める型」は逆です。全体を高温にするのではなく、効かせたい場所にだけ、場を発生させる物質（テルミット）を置きます。

どちらも、「どこで強い作用を起こすか」を、物質の置き方で設計しています。言い換えれば、反応場の幾何学を設計しているのです。ただし、アプローチは逆転しています。

補助例：電子レンジのサセプター包装

電子レンジは、マイクロ波を庫内全体に照射します。 食品は温まりますが、表面に焦げ目はつきません。 マイクロ波加熱では、食品内部の水分も同時に温まりやすいため、表面だけを乾いた高温状態にしにくいのです。オーブンのような焼き色や焦げ目がつきにくい。

冷凍ピザや一部の電子レンジ調理食品の包装に使われる「サセプター」は、この問題を1.1.8.2で解いています。

サセプターとは、PETフィルムにアルミなどの金属薄膜を蒸着した包装材です。 この金属薄膜がマイクロ波を吸収し、局所的に200〜300℃の熱に変換します。

食品表面に接する位置にサセプターを置くことで、庫内全体を高温にするのではなく、表面だけに高温の熱場を発生させます。 全体は「チン」のまま、表面だけが「オーブン」になるのです。

ここでのサセプターは、単なる包装材ではありません。マイクロ波という場を、食品表面だけの高温の熱場へ変換する「局所的な場発生物質」として働いています。テルミット溶接と構造は同じです。

まとめ

1.1.8は、「強い作用をどう弱めるか」ではなく、「強い作用をどこに存在させるか」を問う標準解です。

• 1.1.8.1（守る型）：全面に最大の場をかけ、保護物質で守ります。

• 1.1.8.2（攻める型）：全体は最小の場に保ち、局所に場を発生させる物質を置きます。

守る型と攻める型は、同じ矛盾を逆方向から解いています。 どちらも、「どこで強い作用を起こすか」を物質の置き方で設計しています。 反応場の幾何学を、物質配置で設計しているのです。

ろうけつ染めのロウ。甲冑エッチングのワックス。半導体のフォトレジスト。 テルミット溶接のアルミノテルミー。サセプター包装の金属薄膜。

素材も、時代も、スケールも違います。 しかし、構造は同じです。

1.1.8の本質を一言で言うなら、こうです。

作用を弱めるな。強い作用が生じる場所を設計せよ。

参考文献・出典

• UNESCO Intangible Cultural Heritage: Indonesian Batik

• The Metropolitan Museum of Art: Techniques of Decoration on Arms and Armor

• The Wallace Collection: The Art of Renaissance Armour – Materials and Techniques

• Lithoguru.com: The Basics of Microlithography

• Elektro-Thermit GmbH: History

• Susceptors in Microwave Packaging, Encyclopedia of Polymer Applications, Wiley, 2018
