地球はずっと教えてくれていた——TRIZ標準解2.4.1「プロトFe-フィールドへの遷移」
コンパスって、よく考えると不思議じゃないですか？
方位磁針——コンパス。誰でも知っている道具です。針が北を指す。それだけ。
でも、ちょっと立ち止まって考えてみてください。
「磁石がいつも同じ方角を向く」と、最初に気づいたのは誰だったのでしょう。そしてそれを見て「これは航海に使える」と結びつけたのは、どんな人だったのでしょう。よくよく考えると、すごくないですか？
さらに言えば——そもそもなぜ、コンパスの針は北を指すのか。「地球が巨大な磁石だから」と私たちは知っています。でもそれは後づけの知識です。理屈を知らなかった時代の人が、この現象を見て「使える」と判断した。その飛躍が、大航海時代を生み、世界地図を塗り替えました。
今回は、このコンパスの物語を入口に、TRIZの標準解2.4.1「プロトFe-フィールドへの遷移」を見ていきます。
TRIZや発明標準解が初めての方は、以下の記事もご覧ください。
「南を指す匙（さじ）」——コンパスの起源
コンパスの歴史をたどると、驚くほど古い時代に行きつきます。
紀元前4〜3世紀、中国の戦国時代。天然磁石（磁鉄鉱＝ロードストーン）を匙（さじ）の形に削り、青銅の板の上に載せると、柄がいつも南を指すことが発見されました。「司南（しなん）」——南を治めるもの——と呼ばれたこの道具は、中国四大発明の一つに数えられています[1][2]。
ここで面白いのは、最初の用途は航海ではなかったということです。風水や占い——建物の配置を天地の気の流れに合わせるための道具として使われていました[2][3]。
つまり、磁力が方角を示すことには気づいていたのに、1000年以上にわたって「方角を知る＝占い」としか使わなかったのです。
航海への転用——沈括（しんかつ）の登場
この道具を航海に使えると見抜いたのは、宋代の博学者・沈括（1031–1095）です。彼は磁化した針を水に浮かべて方位を測る技術を体系化しました[1]。軍事的な方位測定には1040年代、海上航海への本格的な適用は12世紀初頭とされています[2]。
その後、コンパスはアラブ商人を介してヨーロッパに伝わります。しかし、ヨーロッパの船乗りたちはすぐには受け入れませんでした。1260年になっても、「魔術を使っていると疑われる」ことを恐れて磁針の使用を避け、船にコンパスがあると知った乗組員が出港を拒否した記録すら残っています[5]。
リソースは目の前にあった。それでも人は、理解できないものを恐れる。
コンパスが真に不可欠な道具になるのは、さらに200年後のことです。15世紀の大航海時代、何日も何週間も陸地が見えない外洋航海において、コンパスなしに航路を維持することは不可能でした。コロンブスもマゼランもヴァスコ・ダ・ガマも、この小さな針がなければ歴史に名を刻むことはなかったでしょう[6]。
地球はずっと「教えてくれていた」
ここで一歩引いて考えてみましょう。
コンパスが利用しているのは、地球の磁場です。それは46億年前から存在していました。人類が登場するはるか以前から、地球はずっと「北はこちらだ」と発信し続けていたのです。渡り鳥やウミガメは、その信号を読み取って何千キロもの旅をしています。
人間だけが、長い間この信号を「読めなかった」。
必要だったのは、たった一つの要素——磁化された一片の鉄です。新しいエネルギー源ではありません。複雑な機構でもありません。すでに存在する「場」を、一片の物質で可視化しただけです。
TRIZでは、システムの外側に存在するリソース（エネルギー、物質、情報）を「スーパーシステム・リソース」と呼びます。地球の磁場は、まさにスーパーシステム・リソースです。無料で、無限で、どこにでもある。ただ、それを「読む」仕組みがなかっただけでした。
前回の記事で取り上げたドリップ灌漑も同じ構造でした。水というリソースは最初からそこにあった。変わったのは「届け方」だけです。コンパスでは、磁場というリソースが最初からそこにあった。変わったのは「読み方」だけです。
ここまでの結論： 革新的な技術は、しばしば新しいリソースを「つくる」のではなく、既存のリソースを「読む」手段を導入することで生まれます。コンパスはその最も劇的な例であり、地球の磁場という無料のスーパーシステム・リソースを、一片の磁性体で読み取りました。
標準解2.4.1「プロトFe-フィールドへの遷移」
定義
Su-Field(物質場)の効率は、強磁性体（一体物として）と磁場を用いることで向上できる。
これはFe-フィールド（サブクラス2.4）の出発点であり、「プロト（原型）」と呼ばれます。強磁性体はまだセグメント化（粒子化）されておらず、一つのまとまった物体として機能する段階です。
Fe-フィールドとは、物質の一方がセグメント化され磁性を持ち、少なくとも1つの場が電磁場であるスーフィールドのことです。2.4.1はその前段階——強磁性体がまだ一体物のままの状態——を指すため、「プロトFe-フィールド」と呼ばれます。
コンパスとの対応

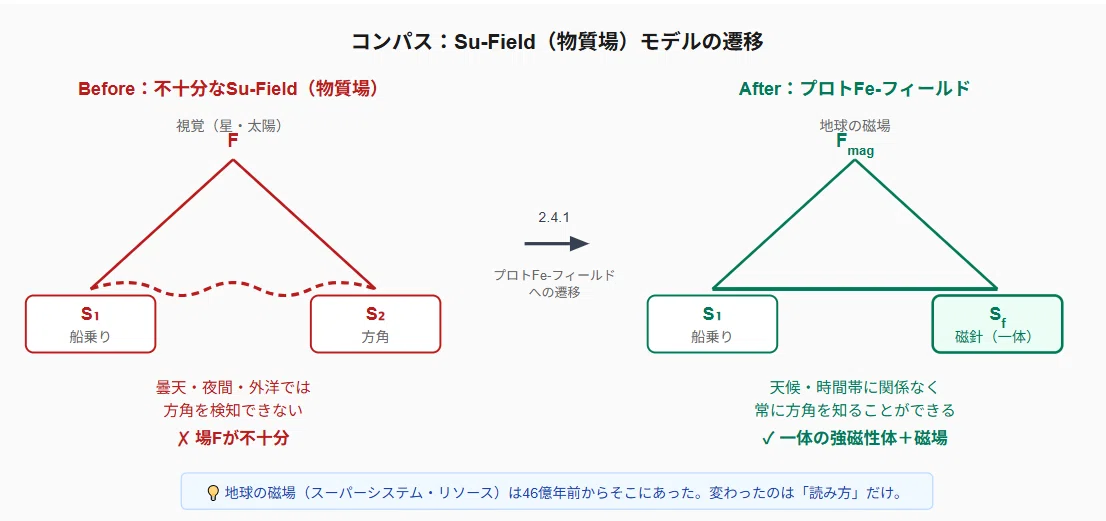

コンパスを標準解2.4.1のスーフィールドモデルで読み解いてみましょう。
Before（改善前のスーフィールド）：
S1：船乗り（航海者）
S2：目的地（方角）
F：視覚（星、太陽、陸地の目印）
問題：曇天、夜間、外洋ではS1がS2を検知できない。場Fが不十分。
After（プロトFe-フィールドへの遷移）：
S1：船乗り
Sf：磁針（一体の強磁性体）
Fmag：地球の磁場（電磁場）
S1は、Sf が Fmag に反応する様子を読み取ることで、天候や時間帯に関係なく、常に方角を知ることができる。
これはまさに2.4.1が示す遷移——「一体の強磁性体＋磁場の導入によるSu-Field（物質場）の効率向上」——の原型です。
なぜ「プロト」なのか
2.4.1が「プロト（原型）」と名づけられているのは、磁針が一体物であり、まだセグメント化されていないからです。ここから先、強磁性体を粒子化するとFe-フィールド（2.4.2）に進化し、さらにコロイド化すると磁性流体（2.4.3）へ至ります。つまり2.4.1は、強磁性体を活用した技術進化の「第一歩」に位置しています。
実は身の回りにあるプロトFe-フィールド
コンパスは大航海時代の話ですが、プロトFe-フィールドは現代の日常にも静かに溶け込んでいます。
冷蔵庫のドアパッキン
冷蔵庫のドアを閉めると、軽い力で「ピタッ」と密着します。あの感触の正体は、パッキン内部に埋め込まれた磁性体のストリップです。バネでもラッチでもなく、一体の磁性体＋磁場で気密性を実現しています。
Su-Field（物質場）モデルで読むと：
S1：冷蔵庫本体（鉄製の筐体）
Sf：パッキン内の磁性体ストリップ（一体の強磁性体）
Fmag：磁性体が生む磁場
効果：パッキン全長にわたって均一な密着力。可動部品がないので摩耗しない。
冷蔵庫に貼るマグネット
冷蔵庫の扉にメモやポストカードを留めるマグネット。これも「一体の強磁性体＋磁場」でS1（紙）とS2（冷蔵庫の扉）を固定しています。ピン穴もテープの粘着跡も残さず、何度でも着脱可能。プロトFe-フィールドの最もシンプルな応用例です。
MagSafe（磁気式充電コネクタ）
AppleのMagSafeは、iPhoneやMacBookの充電コネクタを磁力で位置合わせ・固定します。リング状の磁石（一体の強磁性体）が生む磁場で、正確な位置決めと適度な保持力を両立しています。「ケーブルに足を引っかけてもPCが落ちずにケーブルだけ外れる」という安全機能は、磁力の保持力が機械的ロックより弱いことを逆手に取った設計です。
ここまでの結論： プロトFe-フィールドは「一体の強磁性体＋磁場」という最もシンプルなFe-フィールドでありながら、コンパスから冷蔵庫、充電コネクタまで、極めて広い応用範囲を持ちます。共通する強みは、「可動部品なし」「非接触で作用」「繰り返し使用可能」という磁場ならではの特性です。

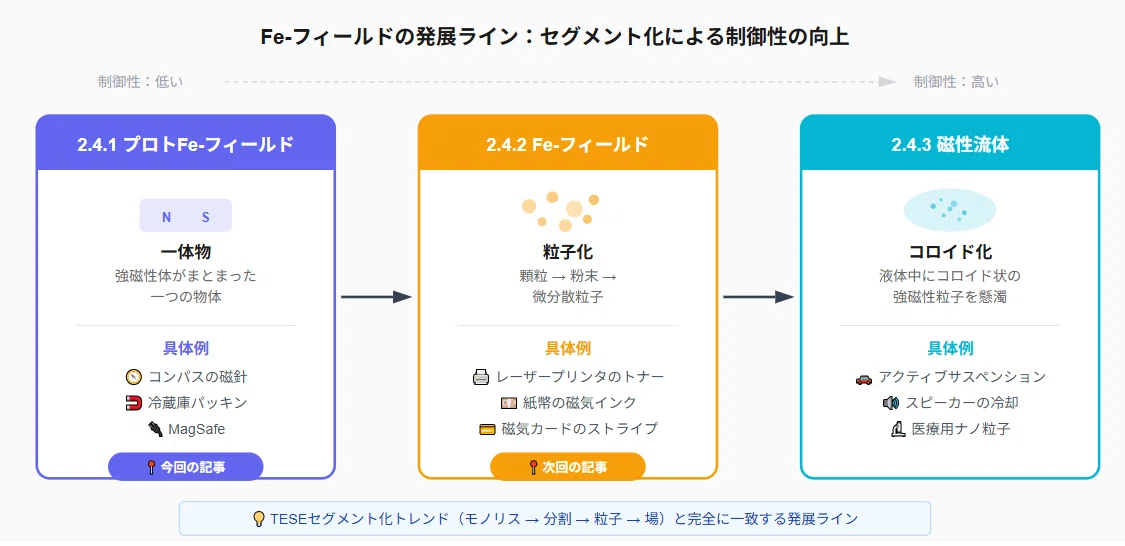

この先の発展：2.4.2、2.4.3への進化

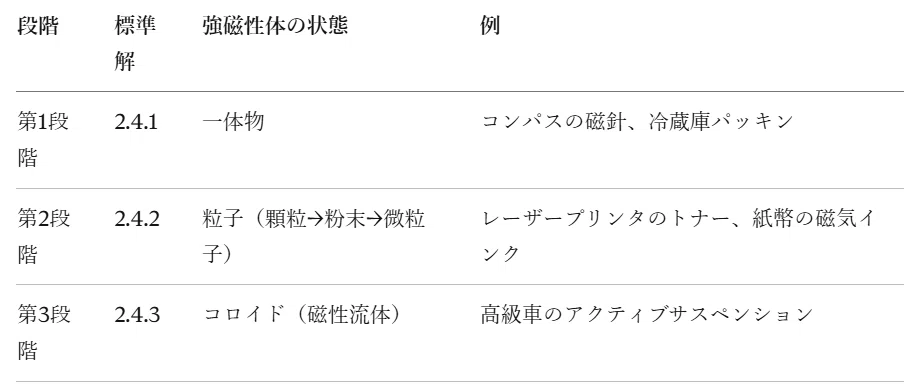

標準解2.4は、プロトFe-フィールドを出発点として、段階的に高度化していきます。
一体物を粒子にすれば制御性が上がり（2.4.2）、さらにコロイドにすれば液体のように振る舞わせることもできます（2.4.3）。この発展ラインは、前回の記事で紹介したTESEのセグメント化トレンド（モノリス→分割→粒子→場）と完全に一致します。
次回の記事では、2.4.2「Fe-フィールドへの遷移」——強磁性粒子への分割によって制御性が飛躍的に向上する世界——を取り上げます。
適用チェックリスト
こんな状況なら、標準解2.4.1を試してみてください：
二つの物体の位置合わせや固定が必要だが、機械的な接続では不便（摩耗、着脱の手間、位置精度）
非接触で力を伝えたい（密閉容器の内側を外から動かす、など）
「見えない場」（磁場、重力場、電場）がシステムの周囲にすでに存在している
3ステップで考える：
場を探す： システムの周囲に、まだ利用されていない磁場（または電磁場）はないか？
Sfを置く： その場に反応する一体の強磁性体を、どこに配置すればS1-S2間の相互作用が改善するか？
コンパスの問い： 「地球の磁場は46億年前からあった。いま自分のシステムの周囲に、まだ誰も"読んで"いない場はないか？」
自問する3つの質問：
「いまの仕組みに磁石を一つ加えたら、何が変わるか？」
「機械的な接続（ネジ、バネ、クリップ）を磁力に置き換えたら、何が不要になるか？」
「このシステムのスーパーシステムに、タダで使える場はないか？」
3行まとめ
TRIZ標準解2.4.1「プロトFe-フィールドへの遷移」は、一体の強磁性体＋磁場を導入してシステムの効率を向上させる手法です。
コンパスは、地球の磁場という「46億年前からそこにあった」スーパーシステム・リソースを、一本の磁針で読み取ることで大航海時代を拓きました——まさにプロトFe-フィールドの原型です。
同じ原理は冷蔵庫のドアパッキンからMagSafe充電まで、私たちの日常に静かに溶け込んでいます。
