100万分の1の不純物が文明を変えた——TRIZ標準解1.1.2「内部添加物による相互作用の改善」

かにぞう｜発明の設計士

3行要点

  • TRIZ発明標準解1.1.2は「変えられないシステムに添加物を内部投入し、場への応答性を高める」原理です

  • 半導体ドーピングでは、シリコン100万個にわずか1個の不純物を加えるだけで、絶縁体が電流を制御する素材に変わりました

  • あなたのスマホの中にある数百億個のトランジスタは、すべてこの原理で動いています

「不純物」が世界を変えた日

1947年12月16日、アメリカ・ニュージャージー州のベル研究所。物理学者のジョン・バーディーンとウォルター・ブラッテンは、ゲルマニウムの表面に2本の金属ワイヤーを接触させた奇妙な装置を動かしました。

小さな入力信号が、大きな出力信号になって出てきた。

世界初のトランジスタ（点接触型）の誕生です。翌月にはウィリアム・ショックレーが接合型トランジスタを着想。3人は1956年にノーベル物理学賞を受賞しました。

しかし、このトランジスタが実用になるまでには、もう一つの発明が必要でした。1952年、同じベル研究所の化学者カルビン・フラーが、高温ガスを使ってゲルマニウムやシリコンの結晶内部に不純物原子を精密に導入する方法——ドーピング技術——を確立したのです。

温度と時間を調整することで、不純物の量と深さを1マイクロメートル以下の精度で制御できるようになりました。この技術がなければ、トランジスタは実験室の珍品のまま終わっていたかもしれません。

今回は、半導体のドーピング技術の例をつかってTRIZの発明標準解1.1.2を見てみましょう。
TRIZや発明標準解が初めての方は、以下の記事もご覧ください。


Before：純粋なシリコンの限界

ここで、ドーピング以前のシリコンが抱えていた問題を整理してみましょう。

純粋なシリコン（Si）は、原子が規則正しく並んだ美しい結晶です。しかしその美しさゆえに、電子はがっちり結晶格子に束縛されており、ほとんど電流を流しません。半絶縁体です。

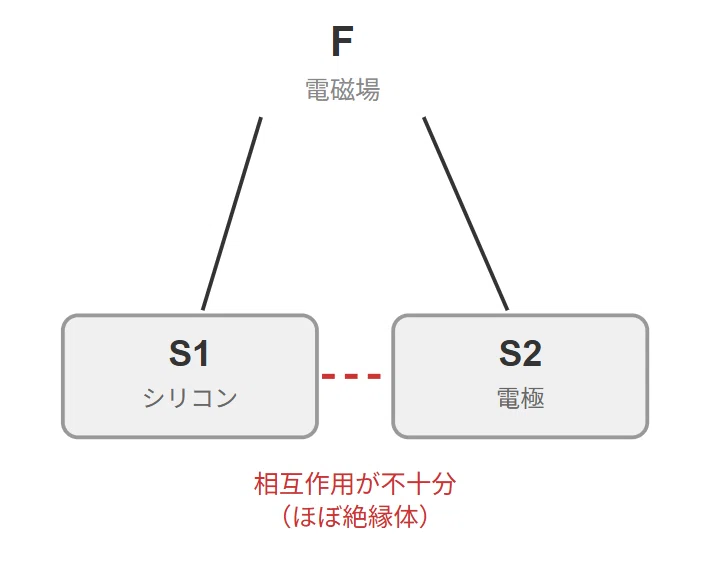

TRIZでは、技術システムを「物質（Substance）」と「場（Field）」の相互作用として表現します。これを物質場モデル（Su-Field）と呼びます。純粋なシリコンの問題を物質場モデルで整理してみましょう。

  • S1（プロダクト）：シリコン結晶

  • S2（ツール）：電極（電圧を印加する）

  • F（場）：電磁場

電極（S2）から電磁場（F）を加えても、シリコン（S1）はほとんど応答しない。相互作用が不十分です。

かといって、シリコンを別の元素に置き換えることはできません。地殻に豊富で、加工性がよく、酸化膜が優れた絶縁体になるという特性を兼ね備えた元素は他にない。S1は変更困難です。S2（電極）もF（電磁場）も変えようがありません。

つまり、物質場のどの要素も直接変更することが困難な状況です。


After：100万分の1の「異物」を埋め込む

フラーが確立したドーピング技術は、この行き詰まりを鮮やかに突破しました。

シリコン結晶の内部に、リン（P）やホウ素（B）といった不純物原子を極微量——シリコン原子100万個に対してわずか1個——の割合で埋め込みます。

リンを添加した場合（n型半導体）： リンは最外殻に電子を5つ持っています。シリコンの結晶格子に入ると、4つの電子は周囲のシリコンと結合しますが、1つ余ります。この余剰電子が自由に動き回れるようになり、電流の担い手になります。

ホウ素を添加した場合（p型半導体）： ホウ素は最外殻に電子を3つしか持っていません。結晶格子に入ると、電子が1つ足りず「穴（ホール）」ができます。この穴が正の電荷を持つかのように移動し、やはり電流の担い手になります。

たった100万分の1の不純物で、シリコンの電磁場への応答性が劇的に変化します。絶縁体に近い物質が、電流を精密に制御できる半導体に変貌する。そしてn型とp型を組み合わせたp-n接合が、トランジスタ、IC、CPU——現代のデジタル文明の全基盤を支えています。

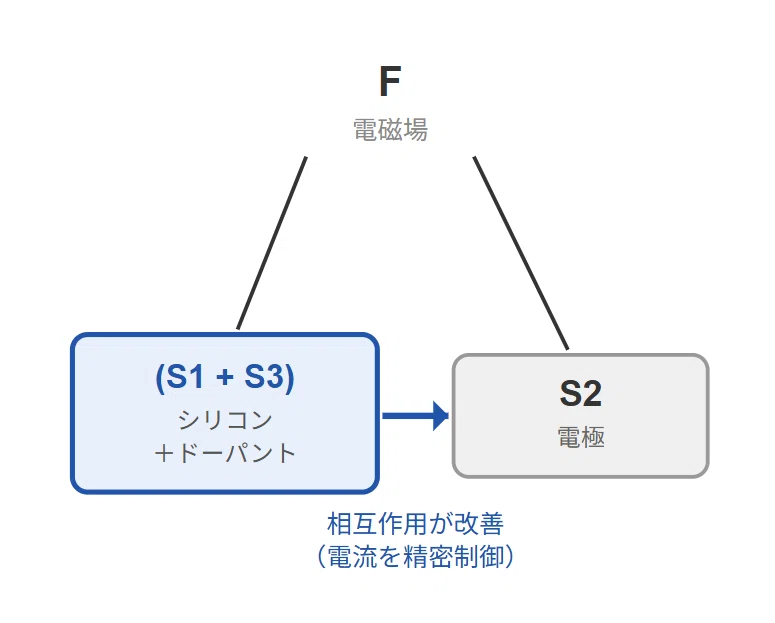

物質場モデルで表現するとこうなります。

  • S1（プロダクト）：シリコン結晶 → (S1 + S3) に変化

  • S3（添加物）：ドーパント（リン、ホウ素など）

  • S2（ツール）：電極（変更なし）

  • F（場）：電磁場（変更なし）

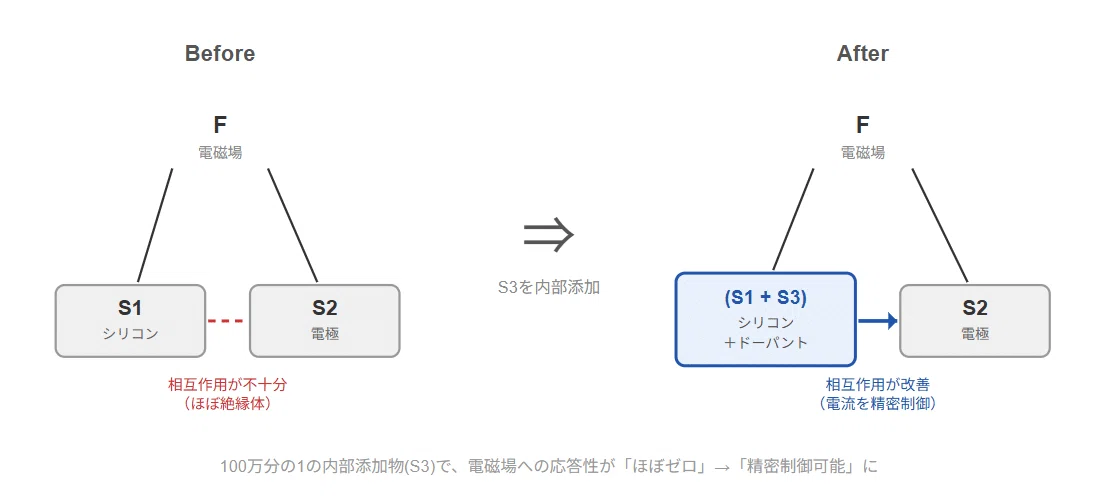

シリコンはシリコンのままです。電極も電磁場も変えていません。ただし内部にS3を埋め込んだことで、電磁場への応答性が「ほぼゼロ」から「精密に制御可能」へと変わりました。これが標準解1.1.2の構造そのものです。

ポイント 半導体ドーピングの本質は、シリコンという素材の正体を変えずに、微量の添加物を内部に埋め込むことで、電磁場への応答性を根本的に変えたことにあります。「不十分な相互作用を、内部添加物で改善する」——これが標準解1.1.2の構造です。

標準解1.1.2：内部添加物による相互作用の改善

改めて原文を確認しましょう。

1.1.2. 対象物への添加物導入による相互作用の改善
変更困難な物質場があり、利用可能な物質への添加物導入に制約がない場合、内部複合物質場への移行によって問題を解決する。すなわち、S1またはS2に内部添加物を導入する。これにより物質場の制御性が向上するか、必要な特性が付加される。添加物は永久的にも一時的にも投入できる。

ポイントは3つです。

① 前提は「変更困難」であること。 S1、S2、Fのいずれかを直接変えることが難しい。だからこそ添加物という間接的な手段に活路があります。半導体の場合、シリコンを別の元素に置き換えることも、電磁場の法則を変えることもできません。

② 「内部複合」であること。 表面コーティング（外部複合）ではなく、物質の内部にS3を埋め込む。だから環境が変わっても効果が持続します。ドーパントはシリコン結晶格子の中に永久に留まり続けます。

③ 添加は永久的にも一時的にも可能。 半導体ドーピングは永久添加の例です。一方、金属加工時に一時的に冷却剤を注入するような使い方も標準解の範囲に含まれます。

なぜ半導体ドーピングは1.1.2の「教科書的な例」なのか

1.1.2の主眼は「不十分な相互作用の効果を改善する、あるいは制御性を向上させる」ことです。

半導体ドーピングは、この定義に完璧に合致します。

  • 純粋なシリコンと電磁場の相互作用は不十分（ほぼ絶縁体）

  • S3（ドーパント）の内部添加により、相互作用が劇的に改善

  • しかもドーパントの種類と量を変えることで応答性を精密に制御可能

この「制御性の向上（improve controllability）」が特に重要です。単に電流が流れるようになっただけではなく、どれだけ流れるかを設計できるようになった。ドーピング濃度を変えるだけで、同じシリコンから抵抗値の異なる半導体を作り分けられます。まさに"controllability"の改善です。

身の回りの1.1.2

半導体ドーピングは極端にエレガントな例ですが、1.1.2は実は私たちの日常に遍在しています。

料理——塩をふる、重曹を加える、かんすいを入れる。食材（S1）の正体は変えずに、微量の添加物（S3）で、熱や化学反応（F）への応答を変えています。かんすいを加えた小麦粉はアルカリ性になり、独特のコシと黄色み——つまりラーメンの麺——が生まれます。

ものづくり——鋼に微量のクロムを添加するとステンレス鋼。ゴムに硫黄を加えると加硫ゴム。ガラスに酸化コバルトを加えると青いガラス。いずれも母材の正体を保ったまま、内部添加物が場への応答性を変えています。

こうして見ると、1.1.2は人類の文明史を貫く原理だと言えます。

【持ち帰り】実務で使う内部添加チェックシート

STEP 1：詰まりの兆候を見つける

以下に当てはまったら、標準解1.1.2の出番です。

☐ S1（プロダクト）やS2（ツール）を直接変更できない制約がある ☐ でも、S1またはS2の内部に「何かを加える」ことは許される ☐ 場（F）に対する現状の応答が不十分、あるいは制御できていない ☐ 新しい機能を付加したいが、素材そのものを変える選択肢がない

STEP 2：添加先を選ぶ

S3をS1に入れるか、S2に入れるか。場Fへの応答性を変えたい側に入れます。

  • S1への添加：プロダクトの特性を変えたいとき（例：シリコンに導電性を付与）

  • S2への添加：ツールの作用を変えたいとき（例：工具内部に潤滑剤を含浸）

STEP 3：添加の設計

  • 永久添加か一時添加か？ ドーパントは永久、冷却剤注入は一時

  • どのスケールか？ マクロ（mmオーダー）→ マイクロ → ナノ → 原子レベル。セグメント化が進むほど、少量で大きな効果を発揮できます。半導体ドーピングは原子レベルの添加で最大の効果を得ている究極の例です

STEP 4：自問する3つの質問

  1. 「この材料・部品の中に、何かを入れることはできないか？」 → 均質に見えるS1やS2の内部に、異物を埋め込む発想

  2. 「今は均質なこのS1を、微量の異物で不均質にしたら何が起きるか？」 → シリコンに100万分の1のリンを入れるだけで文明が変わった

  3. 「添加物の種類と量を変えることで、応答を制御できないか？」 → 1.1.2の真骨頂は「制御性の向上」にある

STEP 5：検証ポイント

  • 添加物がS1やS2の本来の機能を阻害しないか？

  • 添加物は必要な期間、内部に留まるか？

  • 添加のコストと効果のバランスは取れているか？

まとめ

標準解1.1.2の本質は、変えられないシステムの内部に添加物を埋め込み、場への応答性を高めることです。

1952年にカルビン・フラーが確立したドーピング技術は、シリコンという「ただの石」を、電流を精密に制御できる素材に変えました。その原理は、料理の調味料からステンレス鋼まで、あらゆるところに遍在しています。

S1もS2もFも変えられないと行き詰まったとき、こう自問してみてください。

「中に、何を入れられるだろう？」

📎 補足：もっと深掘りしたい人へ
近接する標準解 1.1.1（物質場の合成）：欠けている要素を補って物質場を完成させる。1.1.2が「既存物質場の改善」なのに対し、1.1.1は「ゼロからの構築」です。
1.1.3（外部複合物質場への移行）：S3を内部に埋め込むのではなく、外部から付加する変形です。
1.1.5（環境操作による相互作用の改善）：前回の記事で扱いました。環境そのものを操作して必要な物質を生み出す標準解です。
