毎分7200回転を液体が守る──TRIZ発明標準解 2.4.3

3行でわかるこの記事

• 標準解2.4.3は「強磁性粒子をコロイド化して磁性流体にし、流体そのものを機能部品として使う」という解法です。

• HDDなどのディスクドライブでは、ゴムではなく「磁場で留めた液体」が密封材として使われてきました。

• 粉末（2.4.2）では埋められない隙間を、流体にすることで初めて密封できます。

ひと昔前のパソコンに「磁石で留まる液体」が入っていた

パソコンの中にある「ハードディスクドライブ（HDD）」をご存じでしょうか。

写真や文書を保存するための装置です。中身は意外とシンプルで、CDのような金属の円盤が何枚か重なっていて、それが猛烈な速さで回転しています。毎分7,200回転。秒速にすると120回転です。この回転する円盤の上を、針のように細い読み取りヘッドが飛ぶことで、データを読み書きしています。

最近はSSD（半導体メモリ）に置き換わりつつありますが、2000年代〜2010年代のパソコンには広くこのHDDが使われていました。

さて、ここで一つ問題があります。

円盤が回転するためには、回転軸があります。回転軸があるということは、軸と筐体の間に隙間があるということです。この隙間から、ほんの微量でもホコリや水蒸気が侵入すると、円盤の表面が損傷して、データが壊れます。

では、この隙間をどうやって塞いでいたのか？

まず思いつくのはゴムのパッキンでしょう。しかし、ここに構造的な矛盾があります。

シールとは、「回転するもの」と「回転しないもの」の境界を塞ぐことです。ゴムパッキンを軸に付けて一緒に回せば、今度はゴムと筐体の間で擦れます。筐体に付ければ、ゴムと軸の間で擦れます。どちらに付けても、回転体と固定体の界面で必ず摩擦が生まれます。

摩擦があれば、摩耗します。摩耗すれば、微細な粉塵が出ます。HDDにとって粉塵は致命的です。

つまり、「密封するために触れなければならない」のに「触れたこと自体が壊す原因になる」。固体のシール材である限り、この矛盾から逃れられません。

この矛盾を解いたのが、磁石の力でその場に留められた液体でした。

回転軸のまわりに、黒い液体──磁性流体（フェロフルイド）──が注入されています。軸の周囲に埋め込まれた磁石が磁場を発生させ、その磁場が液体を「リング状に保持」します。液体なのに、流れ落ちない。磁場がある限り、その場に留まり続けるのです。

なぜ液体なら矛盾が解けるのか。液体は内側では軸と一緒に回り、外側では筐体と一緒に静止し、中間では速度が連続的に変化します。どこにも「固体と固体が擦れる面」がない。 回転体にも固定体にも同時に適応できるのは、液体だからこそです。

この「液体のOリング」が、毎分7,200回転する軸を、固体同士の摺動摩擦なしに密封していました。

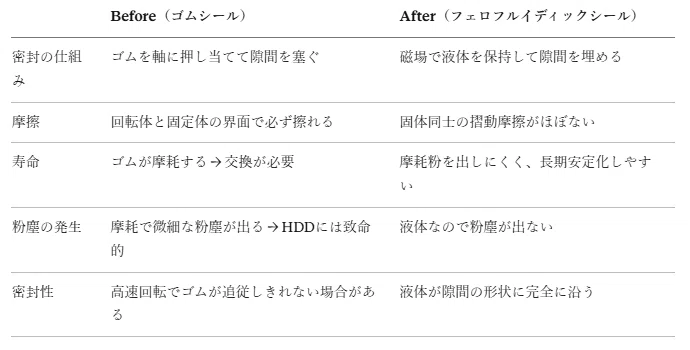

Before / After

標準解2.4.3「磁性流体の活用」との対応

TRIZ発明標準解2.4.3の定義はこうです。

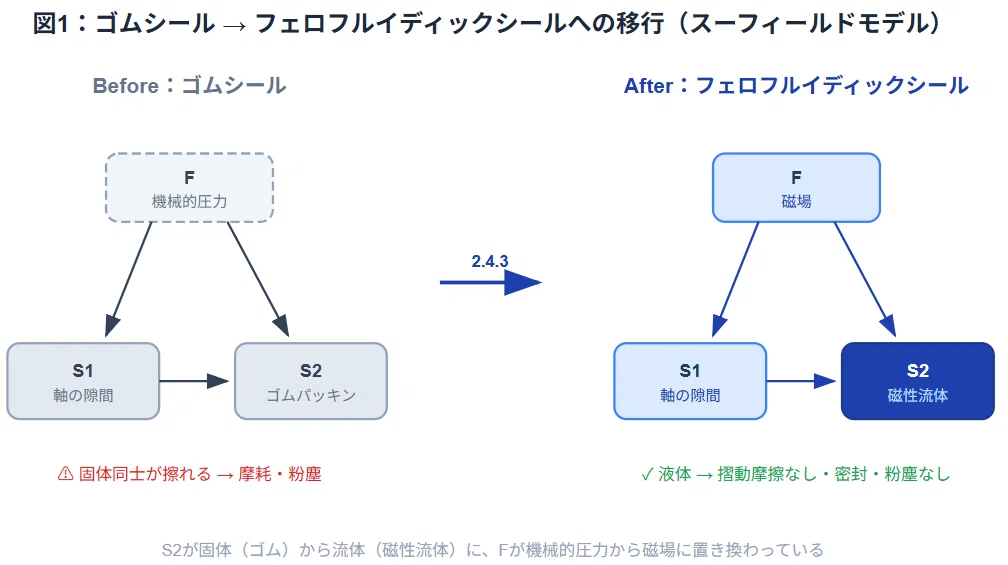

HDDのフェロフルイディックシールをスーフィールドモデルで記述してみます。

• S1（対象物質）：回転軸と筐体の隙間（密封したい空間）

• S2（ツール物質）：磁性流体（フェロフルイド）

• F（場）：軸周囲の永久磁石が発生させる磁場

従来のゴムシールは「ゴム（S2）→ 機械的な圧力（F）→ 軸の隙間（S1）」という構造でした。弾性体を物理的に押し当てる、機械場のスーフィールドです。

フェロフルイディックシールでは、S2が磁性流体に、Fが磁場に置き換わっています。しかもここでのS2は、粉末でも粒子でもなく、流体そのものです。

ここが2.4.2との決定的な違いです。

なぜ粉末（2.4.2）ではダメなのか？

前回の記事（2.4.2）では、「おえかきせんせい」を例に、磁性粒子を磁場で操るFe-Fieldを解説しました。

では、HDDの軸の隙間に磁性粉末を入れて、磁場で保持すればよいのでは？

それでは密封できません。

粉末は粒子の集まりです。粒子と粒子の間には必ず隙間があります。気体はその隙間を通り抜けてしまいます。いくら磁場で粉末を「壁」のように保持しても、気体分子レベルの侵入は防げないのです。

流体なら、この問題が大きく改善します。液体は連続体だからです。粒子と粒子の間の隙間は、溶媒（オイルなど）が埋めています。粉末層に比べて、連続体として隙間なく界面を形成しやすいのです。

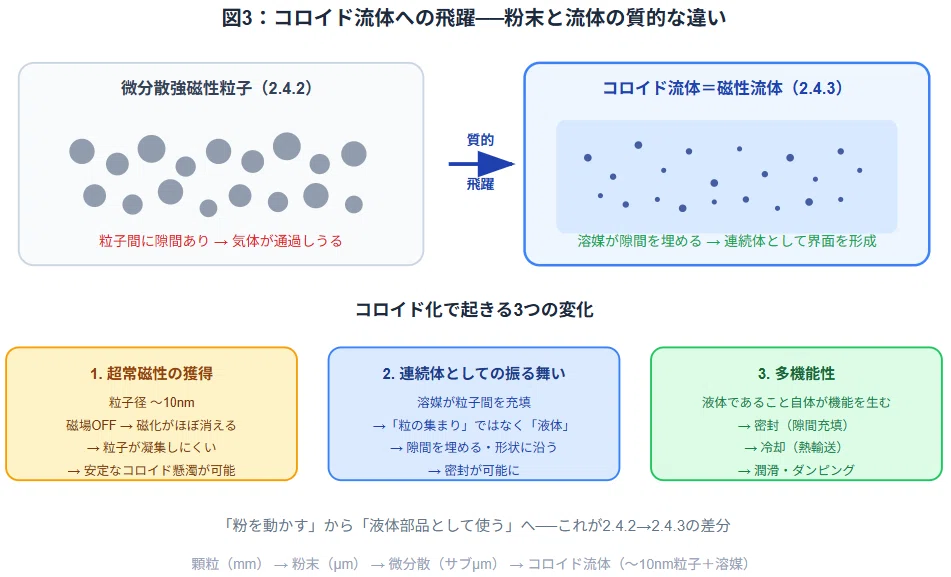

粉末から流体への質的な飛躍

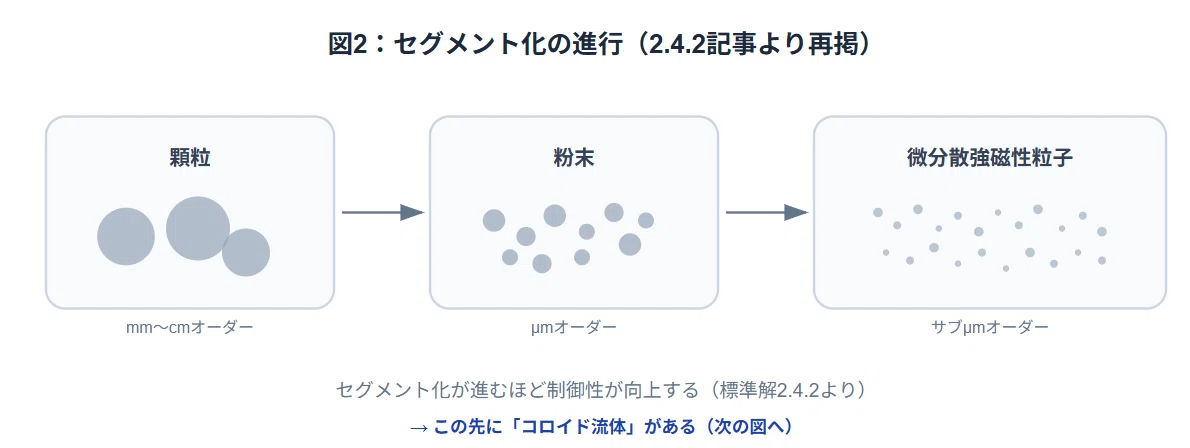

前回の記事で、セグメント化の進行を紹介しました。

2.4.3は、この先にあるもう一段の飛躍です。

この最後の一段で、何が変わるのか。3つあります。

1. 超常磁性の獲得

磁性粒子を10nm前後まで小さくすると、「超常磁性」という性質が現れます。これは、磁場をかけている間は磁石のように振る舞うが、磁場を切った瞬間に磁化がゼロに戻る、という性質です。

普通の磁性粒子は、一度磁化されると磁場を切っても磁化が残ります（残留磁化）。残留磁化があると、粒子同士がくっついて凝集してしまいます。

超常磁性の粒子は、磁場を切ると磁化がほぼ消えるため、粒子同士が磁力で固まり続けにくくなります。これが、安定したコロイド懸濁を可能にする鍵です。

2. 連続体としての振る舞い

粉末は「粒の集まり」ですが、コロイド流体は「液体」として振る舞います。隙間を埋める、流れる、形状に沿う。これが密封を可能にします。

3. 多機能性

液体であるがゆえに、密封だけでなく、冷却（熱を運ぶ）、潤滑（摩擦を減らす）、ダンピング（振動を吸収する）など、複数の機能を同時に果たせます。

同じ構造が、まったく別の場所で働いている

HDDの密封だけではありません。「磁場で液体を所定位置に保持し、流体であること自体を機能にする」という構造は、さまざまな領域で使われています。

スピーカーの中の「留まる液体」

一部のスピーカーでは、ボイスコイル（音を出すための振動部品）のまわりの細い隙間に、磁性流体が注入されています。

スピーカーのボイスコイルは激しく振動するため、大量の熱が発生します。従来は空気が唯一の冷却手段でしたが、空気は熱伝導性が低い。

磁性流体を注入すると、磁場でコイル周囲に保持されたまま、以下の3つを同時に実現します。

• 冷却：液体は空気より熱伝導性がはるかに高い。コイルの熱を効率的に逃がす

• ダンピング：振動の制振材として機能する

• センタリング：コイルを正しい位置に保つ

もともとは1960年代にNASAが宇宙空間での液体制御のために開発した技術の民生転用です。

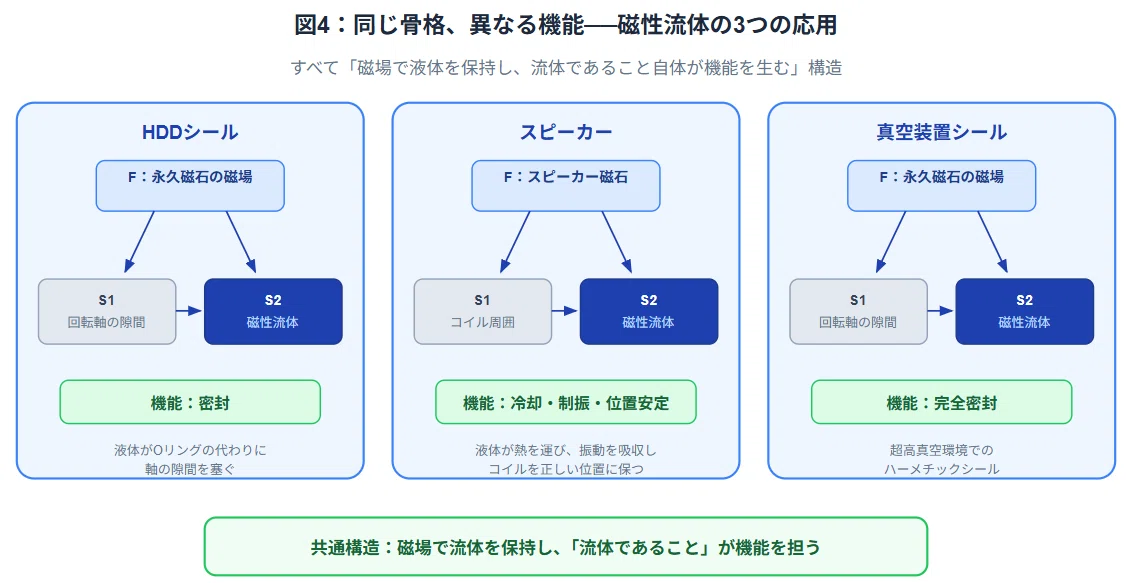

スーフィールドモデルでの対応

骨格はまったく同じです。磁場で液体を保持し、液体であることが機能を生んでいます。

真空装置のフェロフルイディックシール

HDDのシールをさらに本格化したのが、産業用の真空装置に使われるフェロフルイディックシールです。

半導体製造装置や電子顕微鏡では、チャンバー内を高真空に保ちながら、回転軸を外部から挿入する必要があります。ゴムシールでは気体の透過があり、超高真空を維持できません。

ここでも磁性流体が「液体のOリング」として使われます。原理はHDDとまったく同じですが、要求される密封性のレベルが桁違いに高い。Ferrotec社はこの用途の世界的なトップメーカーです。

密封性能だけでなく、「回転軸があるのに完全密封できる」という、ゴムシールでは原理的に達成困難な要求を満たしている点が重要です。

宇宙機の熱スイッチ──2.4.3の到達点

NASAは2024年に、磁性流体を使った宇宙機用の「熱制御スイッチ」の概念実証を進めています。

宇宙空間では、機械的な接点は故障しやすい。真空中で潤滑が効かず、温度差が極端に大きいからです。そこで、磁性流体を使って熱の伝導経路を切り替える──磁場のON/OFFで「熱のスイッチ」を実現しようとしています。

これは2.4.3の到達点と言える応用です。なぜなら、磁性流体を「密封材」や「冷却材」として使うだけでなく、流体そのものが熱の回路部品になるという段階に来ているからです。

意外な応用──細胞を「触らずに」仕分ける

ここまでの例は、磁性流体を「隙間に保持する」用途でした。最後に、まったく違うアプローチを紹介します。

マイクロ流体デバイスの分野で、流路を流れる液体そのものを磁性流体にして、細胞を磁場で仕分ける研究が進んでいます。

通常、細胞を磁場で分離するには、細胞に磁性ビーズを付ける必要があります（これは2.4.2の発想です。対象に磁性粒子を添加する）。

しかしこの方法では、細胞に磁性を付けるのではなく、まわりの液体を磁性化する。すると、細胞はサイズや密度の違いによって異なる力を受け、磁場勾配に沿って分離されます。ラベルフリー（細胞を修飾しない）で、低コスト・簡便な分離が可能とされています。

これが意外なのは、「磁性流体を機能部品として使う」の意味が変わっている点です。HDDやスピーカーでは磁性流体自身が「シール材」や「冷却材」として機能していました。ここでは、磁性流体が「細胞を押し分ける媒体」として機能しています。

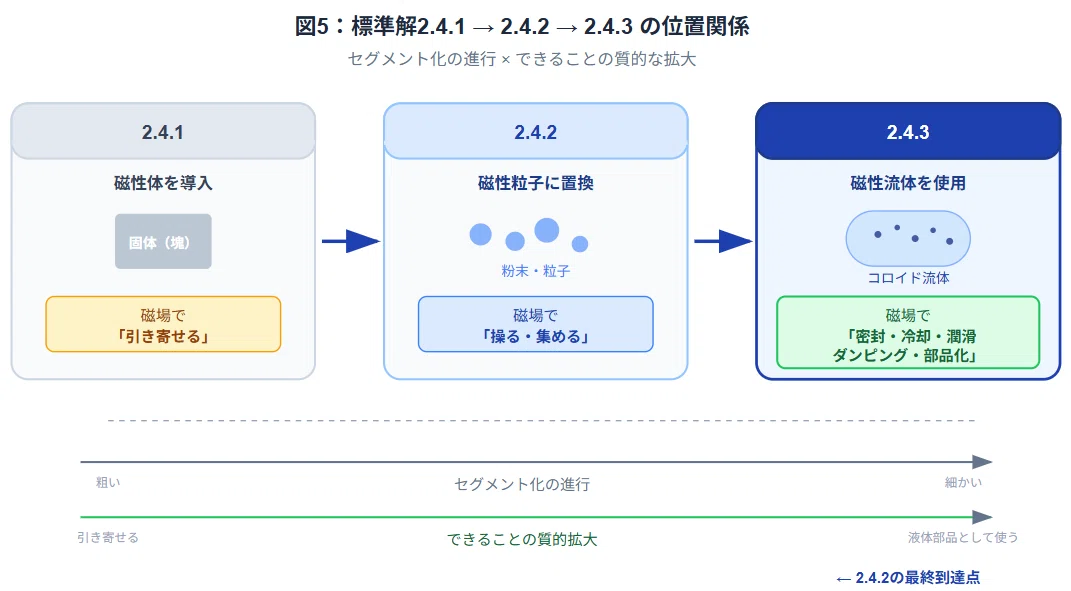

2.4.2との位置関係

前回の記事で、標準解2.4.2は「2.4.1（磁性導入）と2.2.2（セグメント化）の合わせ技」と説明しました。

2.4.3は、その2.4.2の「セグメント化をコロイドレベルまで推し進めた最終形」です。

2.4.1→2.4.2→2.4.3は、セグメント化の進行であると同時に、できることの質的な拡大でもあります。固体は「引き寄せる」だけ。粒子は「操る」ことができる。流体になると「密封する」「冷却する」「振動を吸収する」「媒体として使う」まで広がる。

これが、2.4.3を「2.4.2の最終到達点」と呼ぶ理由です。

なお、この「場に応答する流体」という構造パターンが磁場に限った話なのかどうかは、標準解2.4.12で改めて考えます。

適用チェックリスト

こんな状況なら2.4.3を試す

• 粉末（2.4.2）では隙間を埋めきれないとき

• 密封・冷却・潤滑・制振のうち複数を同時に求められるとき

• 機械的な接触部品（ゴム、ベアリングなど）の摩耗や粉塵が問題になるとき

• 「液体なのに所定位置に留まってほしい」という矛盾した要求があるとき

適用の3ステップ

1. コロイド化：強磁性ナノ粒子（10nm前後）を溶媒（オイル・水など）に分散させて磁性流体を作る（あるいは市販品を使う）

2. 磁場設計：永久磁石や電磁石で、流体を保持したい位置に磁場を集中させる

3. 機能の確認：密封だけでよいか？ 冷却・潤滑・制振も必要か？ → 流体の粘度・熱伝導性を選定する

自問する質問

• 「この系で、固体部品の代わりに液体が使えないか？」

• 「液体なのにその場に留まってほしい──それは矛盾か、それとも磁性流体で解けるか？」

• 「2.4.2（粉末）で試して足りなかったのは、連続体としての性質（密封・冷却・潤滑）ではないか？」

まとめ

標準解2.4.3は「磁性粒子をコロイド化して磁性流体にし、流体そのものを機能部品として使う」という解法です。

HDDのフェロフルイディックシールは、その端的な実装例です。ゴムでは擦れてしまう場所を、磁場で留めた液体が守っていた。粉末では埋められない隙間を、流体にすることで初めて塞ぐことができた。

同じ原理が、スピーカーの冷却・制振、真空装置の完全密封、宇宙機の熱制御スイッチ、細胞分離デバイスにまで展開されています。

2.4.1→2.4.2→2.4.3は、単にセグメント化が進んだだけではありません。「引き寄せる」から「操る」を経て「液体部品として使う」へ。できることの質が変わっています。
