「おえかきせんせい」とがん治療の共通点──TRIZ発明標準解 2.4.2

3行でわかるこの記事

• 標準解2.4.2は「物質を強磁性粒子に置き換え（または添加し）、磁場で制御する」という解法です。

• 子どものおもちゃ「おえかきせんせい」は、この標準解を直感的に理解できる実装例です。

• 同じ構造が、がん治療の磁性ナノ粒子DDS、福島のセシウム除去にまで展開されています。

あの「おえかきせんせい」の中身を見たことがありますか？

タカラトミーの「おえかきせんせい」。1977年の発売以来、長く親しまれてきた定番のおもちゃです。

マグネットペンでなぞると線が現れ、レバーをスライドすると一瞬で消える。

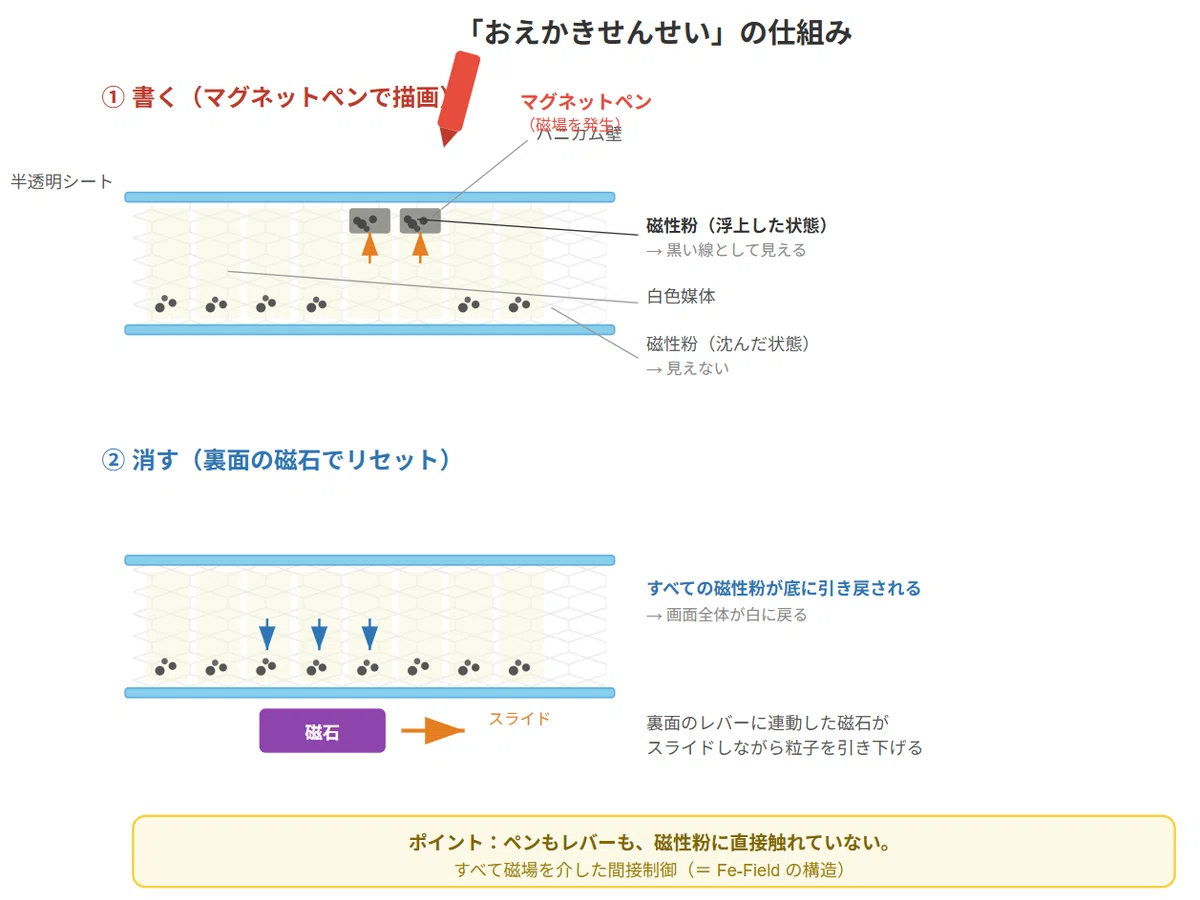

この仕組みの基本構造はこうなっています。

• 2枚のプラスチック板の間に、磁性粉（砂鉄などの強磁性粒子）が封入されている

• マグネットペン（磁場）でなぞると、磁性粉が磁力に引かれて表面に浮き上がり、黒い線になる

• レバーをスライドすると、裏側の磁石が磁性粉を引き戻して画面がリセットされる

初期の磁気描画玩具では、白色媒体の中に磁性粉を分散させるシンプルな構造が採られていました。現行品ではマイクロカプセル方式やセル構造など、より精密な実装へと進化しています（この進化については後述します）。

いずれの方式でも本質は同じです。磁性粒子を、外部の磁場で操ること。

ペンが直接インクを塗るのではありません。ペンは磁場を発生させ、磁性粉が「呼ばれて」動くのです。

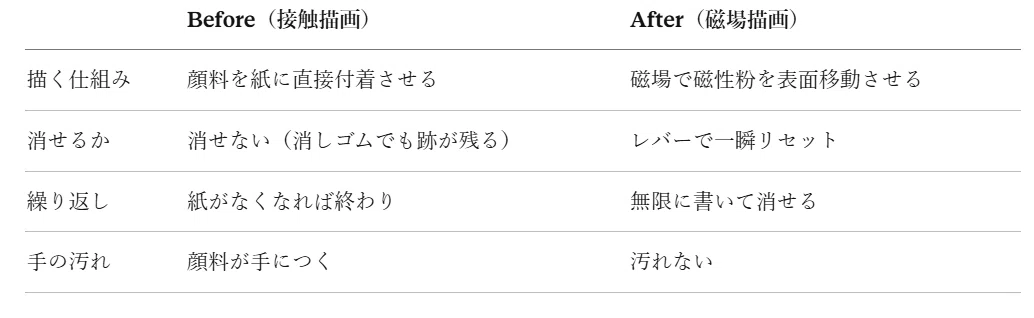

Before / After

実は、おえかきせんせい・・・、種々の技術システムと共通の本質を持っています。TRIZをつかってそのことを覗いてみましょう。

TRIZや発明標準解が初めての方は、以下の記事もぜひご覧ください！

標準解2.4.2「Fe-Fieldへの移行」との対応

TRIZ発明標準解2.4.2の定義はこうです。

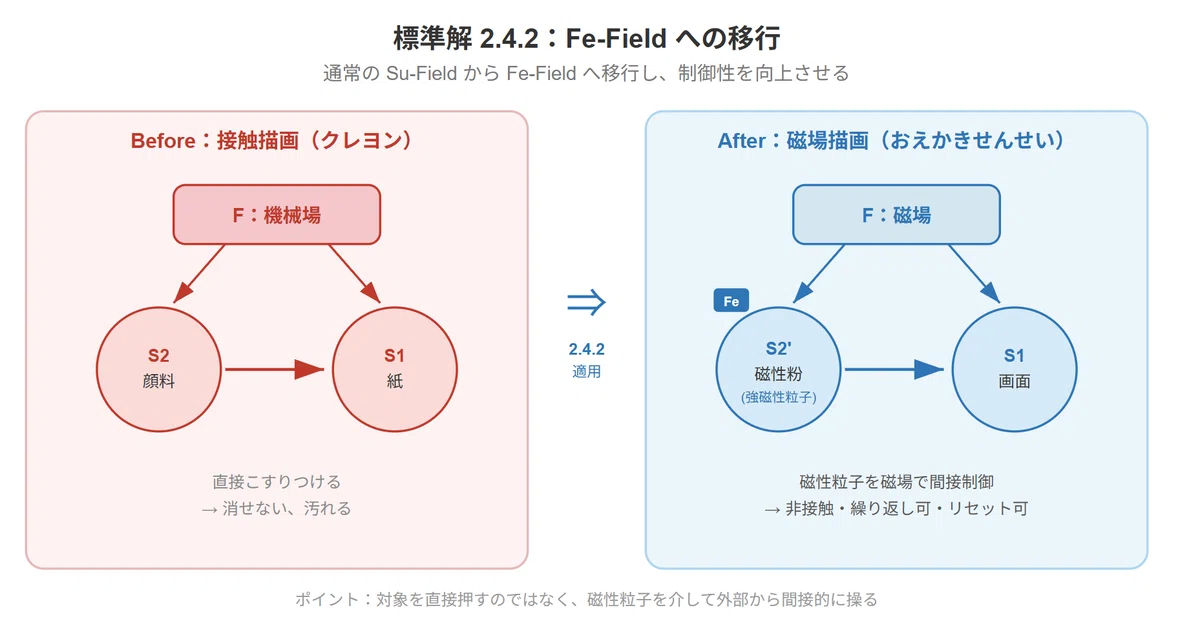

「おえかきせんせい」をスーフィールドモデルで記述してみます。

• S1（対象物質）：画面（白色媒体）

• S2（ツール物質）：磁性粉＝強磁性粒子

• F（場）：マグネットペンが発生させる磁場

従来のクレヨンは「顔料（S2）→ 機械的な力（F）→ 紙（S1）」という構造でした。顔料を直接こすりつける、機械場のスーフィールドです。

おえかきせんせいでは、S2が強磁性粒子に、Fが磁場に置き換わっています。これがまさに「Fe-Fieldへの移行」です。

ここでのポイントは、対象そのものを直接押しているのではなく、磁性粒子を介して外部から間接的に操っているということです。これが2.4.2の肝であり、単に「磁石を使っている」という話ではありません。

磁場という非接触の場を介することで、以下が同時に実現しました。

• 制御性：ペンを近づければ描け、離せば影響しない

• 再配置可能性：磁性粉を繰り返し移動できる

• リセット性：裏面の磁石で画面を初期化できる

• 非接触：物理的に触れずに操作できる

同じ構造が、命を救おうとしている

ここからが、TRIZの面白いところです。

「おえかきせんせい」とまったく同じ装置ではありません。しかし、「磁性粒子を外部磁場で呼び寄せる」という作用構造が共通している技術があります。

磁性ナノ粒子によるドラッグデリバリーシステム（DDS）

がんの化学療法には根本的な問題があります。抗がん剤を投与すると、薬は血流に乗って全身に回ります。がん細胞だけでなく正常な細胞にも到達し、副作用を起こします。

要するに、薬そのものを狙った場所へ運びにくい。 そこで、薬を磁性粒子に載せて「磁石で誘導しやすい荷物」に変える、という発想が生まれました。

具体的な手順はこうです。

1. 抗がん剤を磁性ナノ粒子（酸化鉄の微粒子）に搭載する

2. 血管に投与する

3. 体の外から磁石を当て、患部付近に粒子を集める

東京慈恵会医科大学の並木禎尚氏らは、脂質で被覆した磁性ナノ結晶を開発し、マウスの腫瘍に治療用の核酸を磁場誘導で送達することに成功しました（Nature Nanotechnology, 2009）。また、中空の磁性カプセルに薬剤を搭載し、磁場で誘導するシステムも開発されています（Biomaterials, 2012）。中空構造にすることで薬剤の搭載量を大幅に増やせることが報告されています。

注意：これらはいずれもマウスでの動物実験段階であり、ヒトの臨床で実用化されたものではありません。 磁性ナノ粒子DDSの分野全体としても、臨床試験での改善効果はまだ限定的とされています。しかし、原理検証レベルでの成果は着実に積み上がっています。

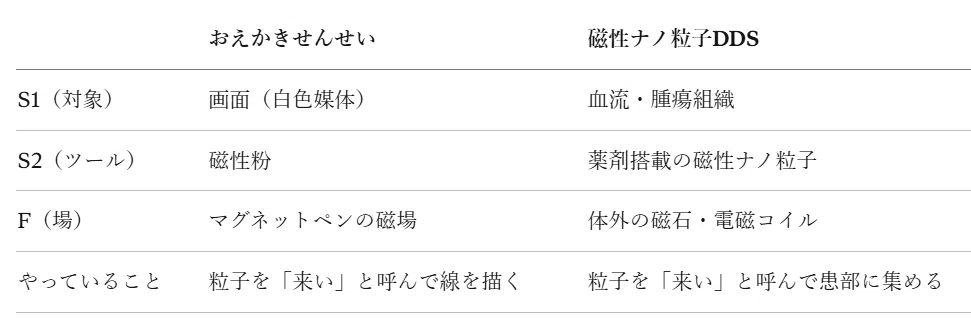

スーフィールドモデルでの対応

骨格は同じです。磁性粒子を外部磁場で制御するという構造が共通しています。

さらに──福島のセシウム除去

用途は違っても、「対象を吸着した磁性粒子を外部磁場で回収する」という骨格は同じです。

並木氏らは、DDS用に開発した直径70-80nmの磁性ナノ粒子を、放射性セシウムの除去に転用しました。海水や牛乳、血液の液体成分から、最短15秒で99.9%のセシウムを除去できることが報告されています（日本経済新聞, 2011年9月）。

ここでも構造は同じです。

• S2：セシウムを吸着した磁性ナノ粒子

• F：外部磁場

• やっていること：汚染物質ごと粒子を「来い」と呼んで回収する

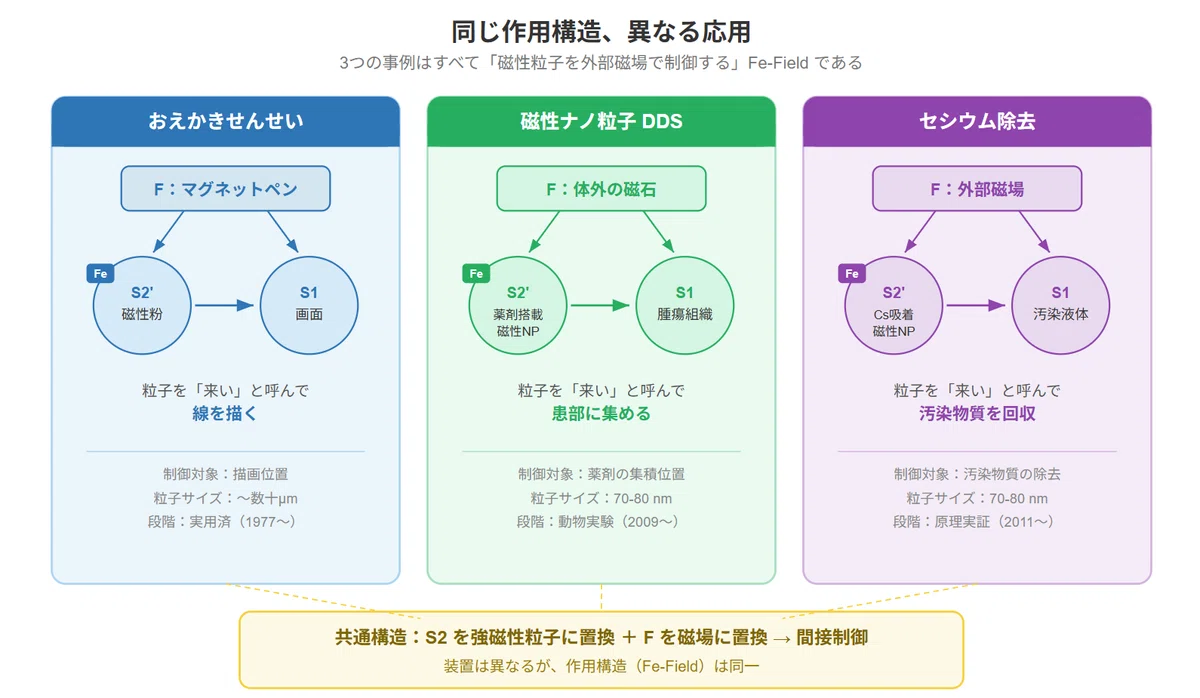

おもちゃ → がん治療研究 → 除染。スケールはまったく異なりますが、「磁性粒子＋外部磁場＝間接制御」 という原理は一本の線でつながっています。

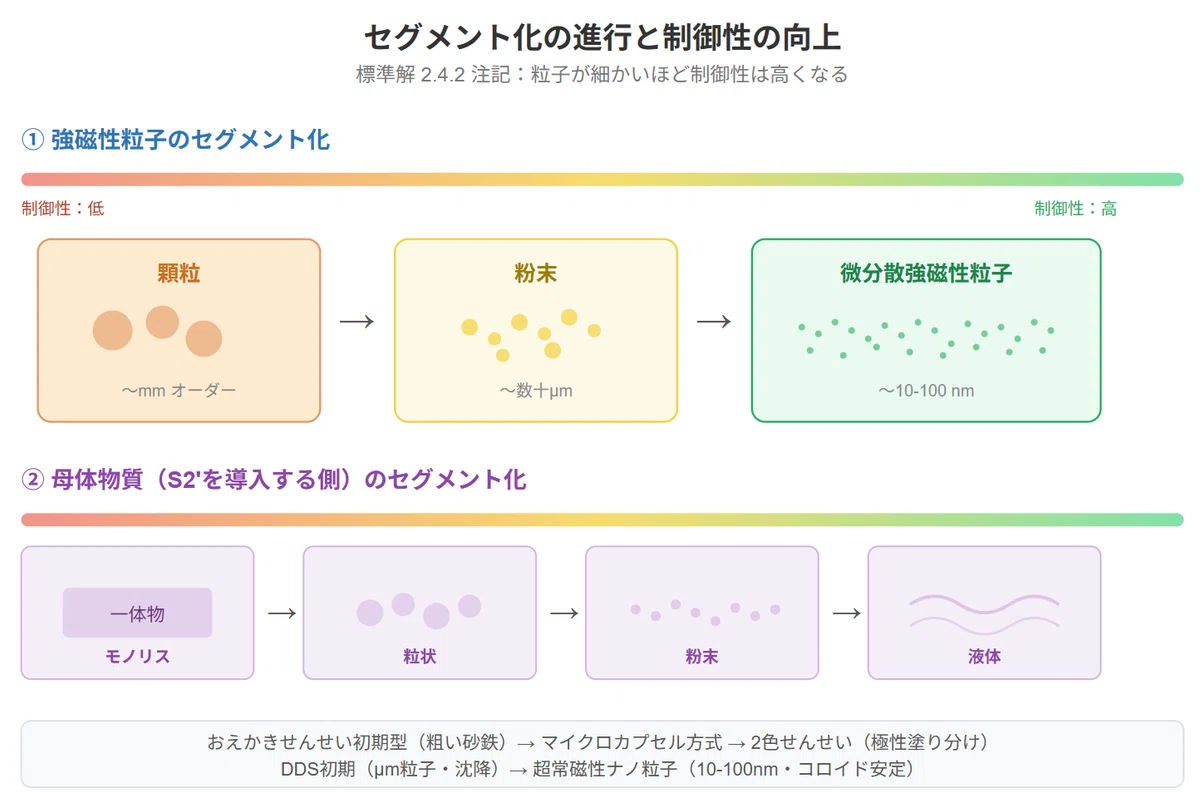

セグメント化の進行──細かくするほど賢くなる

標準解2.4.2は、制御性が粒子の細分化とともに向上すると述べています。

「おえかきせんせい」の歴史が、まさにこの進行をなぞっています。

初期型（1977年〜） 白色媒体の中に磁性粉を分散させたシンプルな構造です。線は太く、ムラが出やすいものでした。

マイクロカプセル方式（現行型） 磁性粉をハニカム構造のセルに個別封入しています。線がくっきりし、解像度が向上しました。

2色せんせい 磁性粉のN極とS極に黒と赤を塗り分け、ペンの極性で色を切り替えます。粒子レベルでの機能分化です。

DDSの世界でも同じ進行が起きています。 初期の磁性粒子はμmオーダーで、血管内で沈降・凝集しやすいものでした。現在の研究では10-100nmの超常磁性ナノ粒子が主流となり、血中での安定性・制御性が格段に向上しています。

注記：2.4.1 + 2.2.2 の合わせ技

標準解の定義には、以下の注記があります。

つまり2.4.2は、「磁性を導入する（2.4.1）」と「物質を細かくする（2.2.2）」の掛け算です。

前回の記事（2.2.2）ではドリップ灌漑を取り上げました。水という既存リソースの「届け方」をセグメント化することで効率が40-50%から90-95%に向上した事例です。2.4.2は、そのセグメント化に「磁場で操れる」という性質を加えた、さらに高度な版と言えます。

なお、サブクラス2.4の標準解全体は、2.1〜2.3の標準解の「同位体」とも呼ばれます。2.4は、2.1〜2.3の"磁場対応版"と読むとわかりやすいでしょう。 解法の骨格は共通していて、そこに磁性粒子＋磁場という実装が加わることで、非接触・遠隔・ON/OFF自在という新たな特性が現れる──というのが、Fe-Fieldを独立サブクラスとして切り出す理由です。

意外な例：あなたの身近にもFe-Field

レーザープリンターのトナー

オフィスのレーザープリンターのモノクロトナーには、重量比で40-50%の酸化鉄（鉄粉）が含まれています。マグネットロールがこの磁性トナーを吸着し、感光ドラムの静電パターンに沿って正確に転写します。

構造的には、おえかきせんせいと同じく、磁性粒子を場で操る系と見なすことができます。

トナーの粒径は約7〜13μmで、これもセグメント化の進行上に位置づけられます。初期のトナーはもっと粗く、粒径が細かくなるほど印刷の解像度が上がっていきました。おえかきせんせいの進化と同じ構図です。

適用チェックリスト

こんな状況なら2.4.2を試す

• 対象物質を直接押す・混ぜる・流すだけでは制御が不十分なとき

• 「触らずに操りたい」「遠隔で制御したい」「ON/OFFしたい」という要求があるとき

• 既にセグメント化（2.2.2）は試したが、さらに制御性を上げたいとき

適用の3ステップ

1. 置換または添加：対象またはツールの一方に、強磁性粒子を混ぜる（または置き換える）

2. 磁場を導入：永久磁石、電磁石、電磁コイルなど、磁場の発生源を設計する

3. 粒度を調整：制御性が足りなければ、粒子をさらに細かくする（顆粒→粉末→微分散）

自問する質問

• 「この系に磁性粒子を混ぜたら、外から磁場で何ができるようになるか？」

• 「直接触らずに済む方法はないか？」

• 「おえかきせんせい方式で、この問題は解けないか？」

まとめ

標準解2.4.2は「物質を強磁性粒子に置き換え、磁場で制御する」という解法です。

「おえかきせんせい」は、その非常にわかりやすい実装例です。磁性粉を磁場で呼び寄せて絵を描く──ただそれだけの仕組みが、がん治療の薬剤誘導研究、福島のセシウム除去、レーザープリンターと、同じ原理で社会のさまざまな場所に展開されています。

TRIZの標準解が教えてくれるのは、個々の事例ではなく、事例の背後にある共通の作用構造です。おもちゃとがん治療が、同じ作用構造で読める。そこにTRIZの面白さがあります。
