チーズ職人は、耳でX線を見る──TRIZ標準解 4.3.2「制御対象の共振の利用」

3行でわかるこの記事

• 標準解4.3.2は「対象を直接測れず、外から実用的に覗くこともできないとき、対象そのものに共振を起こさせ、その固有振動数のズレから内部状態を読む」という解法です

• 4.2.1が「測るための音を外から作る」のに対し、4.3.2は「対象が本来持つ固有モードのズレを読む」点が違います

• 熟成チーズの検品から、鉄道の車輪、人工衛星、そして地球そのものまで──スケールはまったく違うのに、同じ骨格でできています

まず、ブランコを思い出してください

子どものころ、ブランコを漕いだ感覚を覚えているでしょうか。

でたらめに足を振っても、ブランコは大きくなりません。タイミングが合った瞬間だけ、ふっと振れ幅が伸びる。あの「合った！」という感覚です。

あれは乱暴に言えば、ブランコが持っている固有のリズム（固有振動数）に合わせて、エネルギーを注いでいる状態です。難しい言葉を使わなくても、私たちの体はすでに「共振」を知っています。

この記事は、その「共振」という現象が、実はものの中身を覗くための道具でもあった、という話です。ブランコには最後にもう一度戻ってきます。まずは、まったく別の場所から始めましょう。

耳でX線を見る職人たち

イタリアの硬質チーズ、パルミジャーノ・レッジャーノ。

このチーズは、12か月以上の熟成を経たあと、熟練の職人が一つひとつ品質をチェックします。その検査の主役が、なんと小さなハンマーです。

職人は、数十キロもあるチーズの車輪を、専用の小ハンマーで丁寧に叩いていきます。そして、返ってくる音に耳を澄ます。澄んだ響きが返ってくれば、中身が均質である証拠。鈍く濁った音や、空洞を思わせる響きが返ってくれば、内部に亀裂や空隙（イタリア語で occhiatura と呼ばれる欠陥）がある疑いがあります。

ある職人は、この作業をこう表現したと伝えられています。

チーズを切ることはできません。一つ割れば、それは商品でなくなります。だから、切らずに、叩いて、音で中身を読む。

この行為の正体が、TRIZ標準解4.3.2です。

TRIZや発明標準解が初めての方は、以下の記事もぜひご覧ください。

• TRIZとは何か？

• 発明標準解とは何か？

標準解4.3.2とは

TRIZ発明標準解4.3.2の定義はこうです。

ひとことで言うと

対象を鳴らせ。そして、鳴り方のズレで中を読め。

ポイントは「固有振動数」です。ものには、その形・大きさ・材質・内部構造によって決まる「鳴りやすい周波数」があります。そして、内部に欠陥が生じたり、状態が変わったりすると、この固有振動数がズレる。だから、鳴らして周波数を見れば、見えないはずの内部の変化が読み取れるのです。

Su-Fieldモデルとの対応

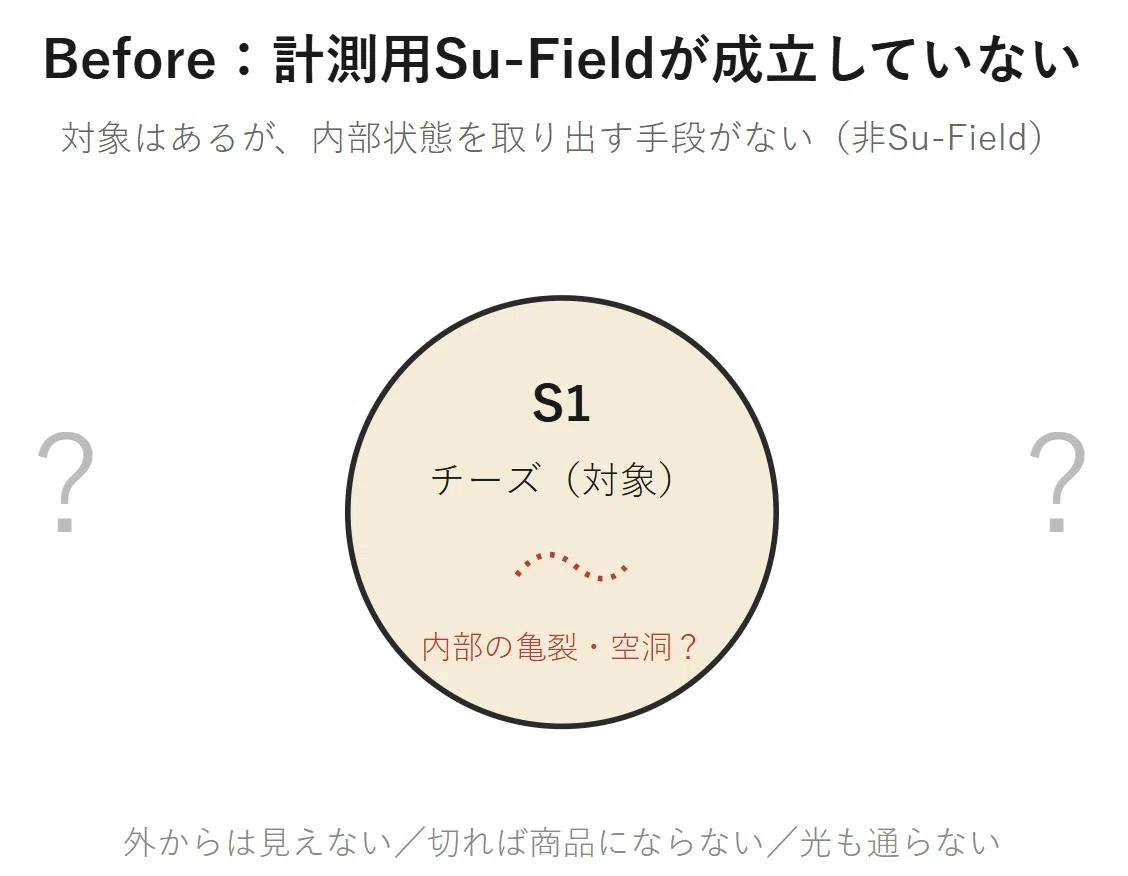

Before（問題状態）

チーズ職人が直面している問題を整理します。

• 知りたいもの：このチーズの内部に、亀裂や空洞はないか？

• 困難：外からは見えない。切れば商品価値が失われる。外から実用的に覗く手段がない。

対象（チーズ）はあるのに、その内部状態を取り出す手段がありません。計測用のSu-Fieldが成立していない状態です。

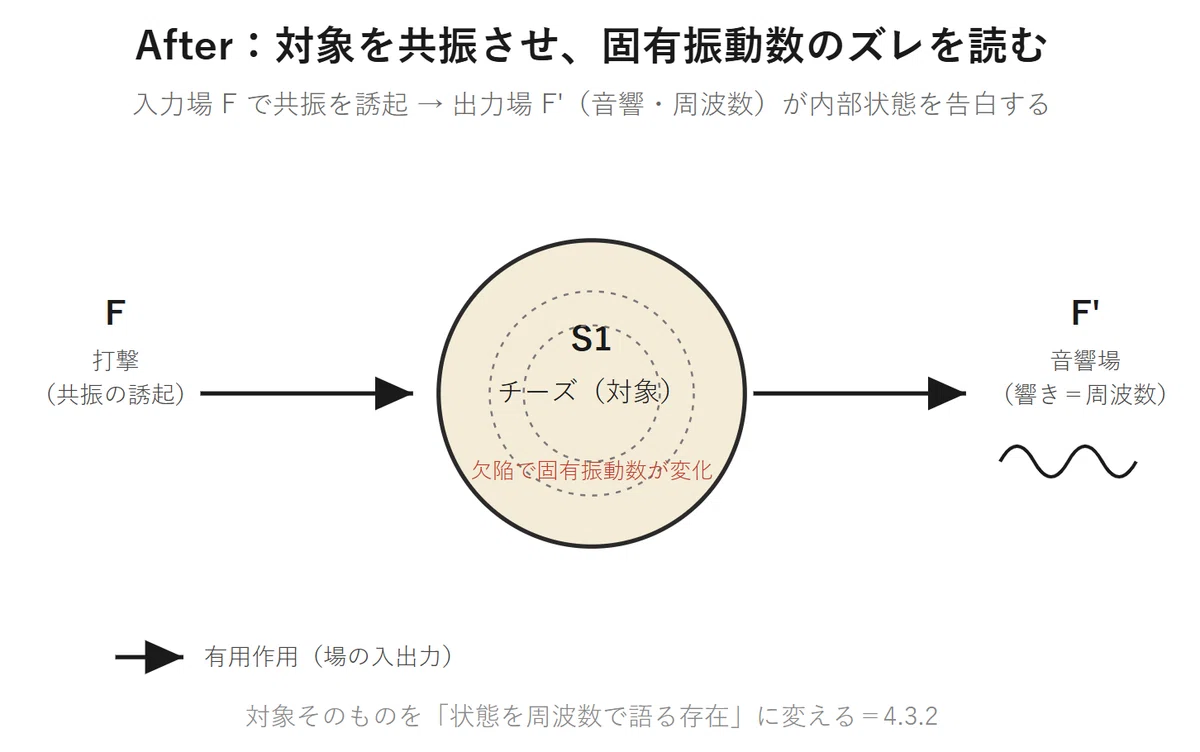

After（解決状態）

職人がやることは、たった一つ。叩くことです。

• S1（対象）：チーズ（内部の欠陥が直接は見えない）

• F（入力場）：機械的な打撃（ハンマーで叩く）→ チーズ全体に共振振動が起きる

• F'（出力場）：音響場（響き）。内部に欠陥があると、この響きの周波数特性がズレる

叩くことで、チーズ「全体」が一瞬だけ鳴ります。その鳴り方には、内部の均質さがそっくり反映されている。職人は、その周波数の違いを耳で聞き分けているのです。

4.2.1との違い──「音を作る」と「固有モードを読む」

以前の記事で扱った標準解4.2.1も、対象を叩いて音を聞く例（スイカの目利き）を紹介しました。では、今回の4.3.2とは何が違うのでしょうか。「また叩いて音か」と思われた方こそ、ここが分かれ目です。

違いは、「音が出たかどうか」ではなく、対象が本来持っている固有の鳴り方そのものを読んでいる点にあります。

4.2.1では、見えない状態を読むために、測定可能な出力場を新たにつくります。いわば「測るための信号を、外から用意する」発想です。

一方、4.3.2では、対象そのものを揺らし、その固有振動数・モード形状・減衰のズレを見る。つまり、対象がもともと持っている「鳴りやすさ」の変化を読むのです。

チーズに空洞がある。車輪に亀裂がある。衛星の締結部が想定と違う。地球内部の密度分布が違う。そうした内部の違いは、多くの場合、対象の剛性・質量・減衰のバランスを変えます。その結果、鳴り方が変わる。

4.3.2とは、単に「叩いて音を聞く」ことではありません。対象を鳴らし、その固有モードのズレから、見えない内部状態を読むことなのです。これを念頭に、以降の例を読んでみてください。

本質の深掘り：固有振動数という「告白」

なぜ、叩くと中身がわかるのか。

ものの固有振動数は、ざっくり言えば「硬さ（剛性）と重さ（質量）のバランス」で決まります。同じ形でも、内部に亀裂が入れば硬さが落ち、固有振動数は下がります。空洞ができれば、響き方が変わります。組織が劣化すれば、減衰の仕方も変わります。

つまり、内部の変化は、多くの場合、固有振動数の変化として表面に漏れ出してくる。直接は見えなくても、条件が合えば、鳴らせば聞こえる。これが4.3.2の物理的な根っこです。

（もっとも、固有振動数は温度・湿度・境界条件・支持の仕方などでも動きます。だからこそ実務では、正常なときの「基準の鳴り方」と比べて、その差を読むことが肝になります。）

切らなくていい。覗かなくていい。ただ、揺らせばいい。

同じ構造が、産業と歴史にもある

チーズだけの話ではありません。同じ構造は、もっと無骨な現場にも、もっと昔から存在していました。

鉄道の「車輪叩き係」

蒸気機関車の時代、鉄道の駅や操車場には wheeltapper（車輪叩き係） と呼ばれる職人がいました。

彼らの仕事は、停車中の列車の車輪を、長い柄のハンマーで一つひとつ叩いて回ること。健全な車輪は、澄んだ金属音を返します。しかし、目には見えない亀裂が入った車輪は、その澄んだ響きを返さない（英語で "ring true しない" と表現されます）。鈍く、濁った音になる。

X線も、超音波探傷も、センサーもない時代です。ハンマーと、訓練された耳だけで、彼らは割れた車輪を見つけ出し、脱線事故を未然に防いでいました。

チーズ職人と、同じ骨格のことをしています。叩く。鳴らす。固有モードのズレを聞く。守っているものが、チーズの品質か、乗客の命か、という違いがあるだけです。

NASAの人工衛星──モーダル試験

時代を一気に現代へ、そしてスケールを宇宙へ飛ばします。

人工衛星やロケットは、打ち上げ前に モーダル試験（modal survey） という検査を受けます。シェーカー（加振機）やインパクトハンマーなどで、機体全体を意図的に揺らすのです。

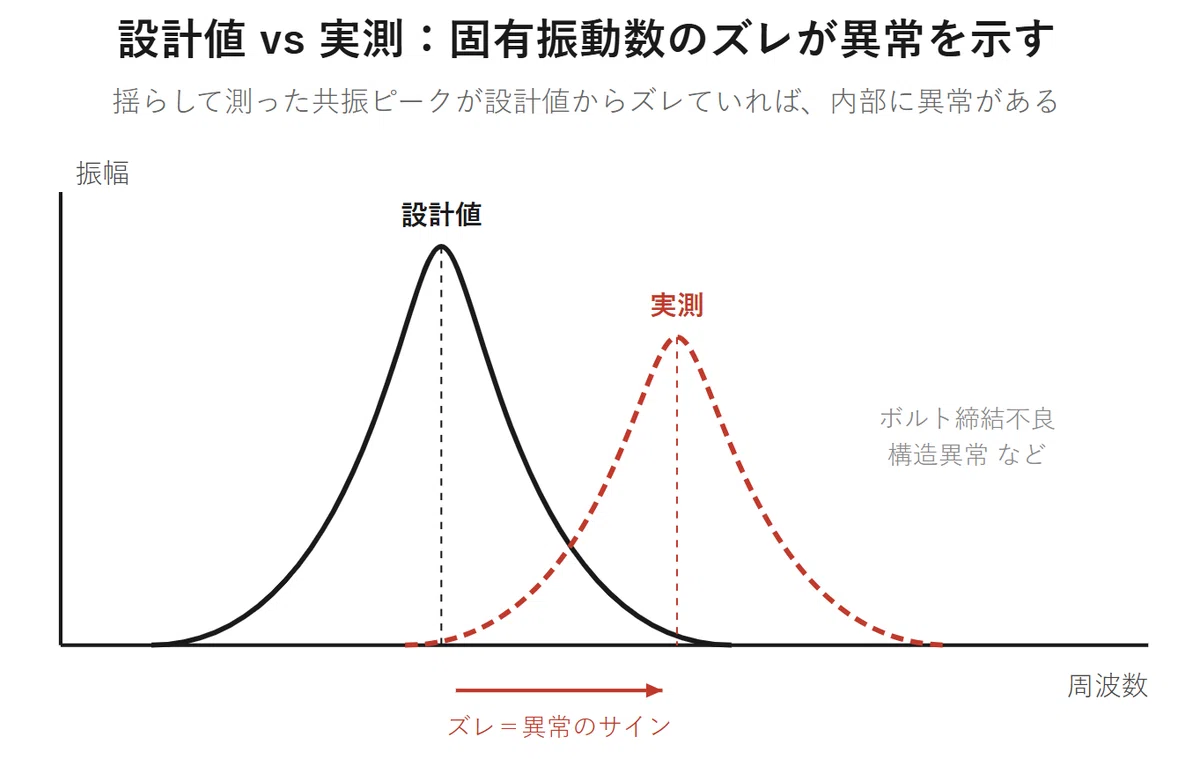

ここで何を見るか。設計段階で計算した固有振動数・モード形状と、実際に揺らして測った値を、突き合わせるのです。

もし両者がズレていれば──それは、どこかのボルトの締結が甘い、構造に想定外の異常がある、といったサインです。打ち上げてからでは取り返しがつきません。だから、壊さずに、揺らして、固有モードのズレで内部状態を読む。

数十キロのチーズと、数トンの人工衛星。叩くハンマーが加振機に変わっただけで、やっていることの骨格は同じです。

そして、地球そのものが鳴っていた

ここまで来たら、もう一段スケールを上げましょう。叩く対象を、地球そのものにします。

1960年5月、チリで人類観測史上最大の地震（モーメントマグニチュード9.5）が発生しました。このとき、地球には驚くべきことが起きていました。

地球全体が、鐘のように鳴り始めたのです。

巨大地震のエネルギーは、地球という球体そのものを振動させます。地球は固有の振動モードを持っていて、地震後しばらくのあいだ、ごく低い周波数でゆっくりと「鳴り続け」ます。これを 地球自由振動（Earth's free oscillations） といいます。膨らんだり縮んだりする「呼吸」のようなモードや、ラグビーボール状に変形するモードなど、さまざまな鳴り方があります。

地震学者たちは、この鳴り方──固有振動数のスペクトル──を解析することで、直接は決して覗けない地球の内部構造（核やマントルの性質）を推定してきました。

完璧な4.3.2です。

ひとつだけ補足しておくと、チーズや車輪は人間が能動的にハンマーで「共振を誘起」しています。一方、地球の場合は、地震という自然現象が代わりに叩いてくれている。「誰が叩くか」が違うだけで、固有モードのズレで中を読むという骨格は変わりません。

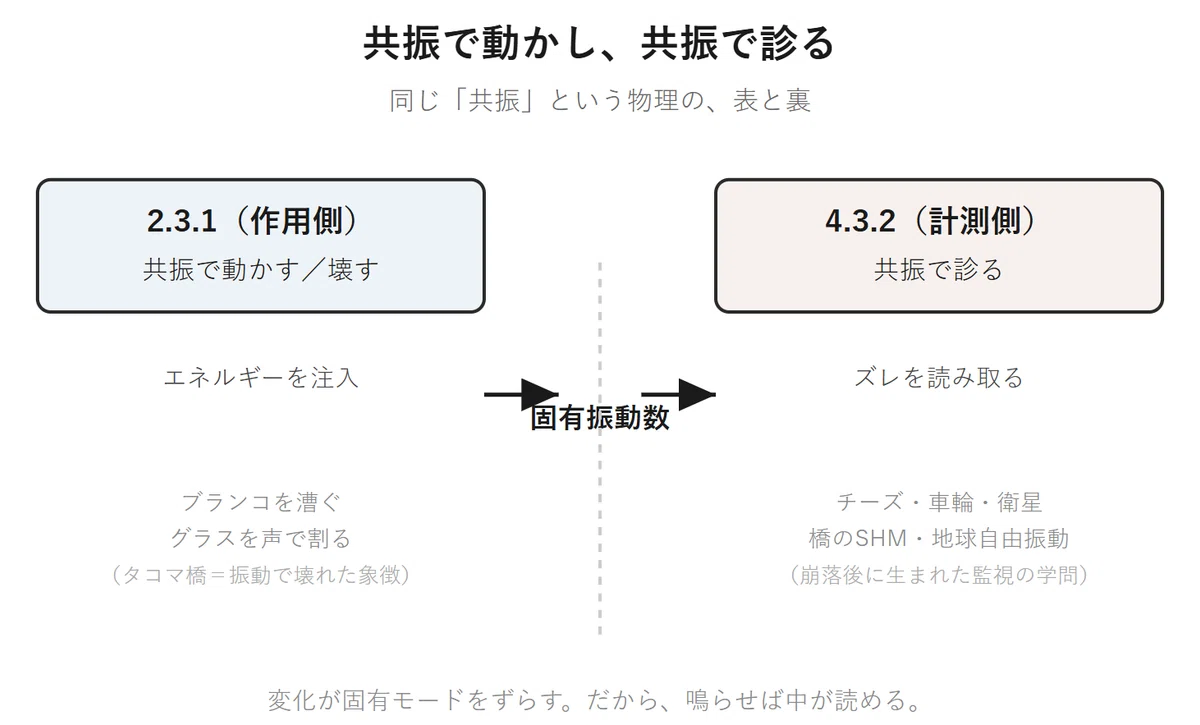

共振で壊し、共振で診る──ブランコとタコマ橋

ここで、冒頭のブランコに戻ります。

ブランコを漕ぐとき、私たちは固有振動数に合わせてエネルギーを注ぎ、揺れを大きくしていました。これは「共振を、対象を動かすために使う」方向です。TRIZでいえば、作用側の標準解（2.3.1：場の周波数を対象の固有振動数に合わせてエネルギーを効率よく送る）にあたります。

ところが、同じブランコでも──もし鎖が錆びて傷んでいたら、漕いだときの揺れ方やきしむ音が、いつもと変わるはずです。その「いつもと違う」を感じ取って異常に気づくなら、それは計測側、つまり4.3.2です。

同じブランコ、同じ共振という現象が、「動かすため（2.3.1）」にも「診るため（4.3.2）」にも使える。 一つの物理の、表と裏なのです。

この「共振で壊れる」方向を、歴史に刻んだ象徴的な事件があります。1940年、アメリカのタコマナローズ橋の崩落です。風を受けた橋桁が大きくねじれ振動を起こし、ついに崩れ落ちました。

（※厳密には、これは単純な共振ではなく「空力フラッター」と呼ばれる自励振動が主因だった、というのが現代の定説です。「風という外力の周波数が橋の固有振動数に一致した」という素朴な共振の物語は、教科書的に語られがちですが正確ではありません。）

それでも、この崩落が残したものは決定的でした。「構造物は、振動でこんなにあっけなく壊れる」という事実を突きつけられたことで、橋梁工学は振動が構造安全に直結するという認識を強めます。それはやがて、構造物の固有振動数を監視して異常を捉える発想──構造ヘルスモニタリング（SHM）の文脈へとつながっていきました。

橋やビルにセンサーを取り付け、固有振動数を見張る。もし亀裂や劣化で剛性が落ちれば、固有振動数が下がる。その変化を捉えて、崩れる前に異常を知る。

共振で壊れる現象を知った人類は、その同じ共振を、壊れる前に診断するために使い始めたのです。

4.3サブクラスの中での位置づけ

4.3.2は、計測用Su-Fieldを「強化」するサブクラス4.3に属します。前後と並べると、位置づけが見えてきます。

• 4.3.1：物理効果を使って、検出・計測の効率を上げる

• 4.3.2：対象そのものに共振を誘起し、固有振動数のズレで状態を読む ← 今回ここ

• 4.3.3：対象を直接共振させられないとき、対象と一体化した別の物体の固有振動数の変化を読む

4.3.2が「対象そのものを鳴らす」のに対し、次の4.3.3は「対象に別の共振体をくっつけて、そっちの鳴り方の変化を読む」へと展開します。水晶振動子を使った膜厚計のような精密センサーがこの世界です。これは次回に取っておきましょう。

チェックリスト：4.3.2を使えるか？

実務で4.3.2を思い出すための判定フローです。

• [ ] 対象の内部状態や変化を、直接は測れないか？

• [ ] 対象に場（光・電磁波など）を通して測ることも難しいか？

• [ ] 対象そのものに、振動（共振）を誘起できるか？

• [ ] 内部の変化が、固有振動数の変化として現れると期待できるか？

これらがそろうなら、4.3.2が使える可能性が高いです。

自問する質問

• 「この対象を、叩いて（揺らして）みたら、中身が音でわかるのでは？」

• 「正常なときの“鳴り方”を基準にすれば、異常は“ズレ”として読めないか？」

• 「ブランコ方式で──固有振動数に注目すれば、この問題は解けないか？」

まとめ

熟成したチーズを、職人が小さなハンマーで叩く。返ってくる音から、内部のX線写真を頭に描く。

このささやかな技の構造──「対象を鳴らし、固有振動数のズレで中を読む」──は、TRIZが標準解4.3.2として体系化したパターンそのものでした。

鉄道の車輪叩き係は、ハンマーと耳だけで事故を防ぎました。NASAは、加振機で人工衛星を揺らし、固有モードのズレから構造異常を見つけます。そして地球は、巨大地震のあと鐘のように鳴り、その鳴り方が私たちに地球の中身を教えてくれました。

スケールも、時代も、叩く道具も、まったく違います。それでも、貫いている原理は一つです。

ブランコを漕ぐあの感覚の中に、もう、その原理は隠れていたのです。

そしてこの「共振で読む」という発想は、宇宙の果てまで届いています。合体した直後のブラックホールすら、叩かれた鐘のように一瞬「鳴って」、その周波数が私たちに質量やスピンを教えてくれる──けれど、それはまた別の記事で。

参考

• Consorzio del Formaggio Parmigiano-Reggiano「The art of making」（熟成後のハンマー打音検査について）

• The Cheese Professor, "Why Tap a Wheel of Cheese?"

• Railway Archive「車輪叩き係（wheeltapper）」に関する記述

• NASA 各種技術資料（人工衛星のモーダル試験／構造ダイナミクス）

• 地球自由振動および1960年チリ地震（Mw9.5）に関する地震学資料

• タコマナローズ橋崩落（1940）および空力フラッターに関する工学資料

• Altshuller, G. S. (1985). Standards for Inventive Problem Solving (76 Standard Solutions).

※本記事ではパルミジャーノ・レッジャーノの検査を「職人」と表記しましたが、公式には Consortium の品質検査官（quality inspectors / experts）が実施します。読みやすさを優先した表記です。
