「数学の言葉で世界を見たら」をPython で見たら… Vol.11 積分のいろいろ

第７話「微積は積分から」

書籍の著者　大栗博司 先生

書籍「数学の言葉で世界を見たら」第７話「微積は積分から」の Python写経活動記録 です。

書籍にならって いろいろな関数を積分 します。

では書籍を開いて数学の旅に出発です🚀

はじめに

このブログシリーズは、書籍「数学の言葉で世界を見たら」（幻冬舎）で学んだ「数学の楽しさ」を「Python 写経の形式」でご紹介いたします。

【引用表記】
この記事は、出典に記載の書籍に掲載された文章とデータを引用し、適宜、掲載文章・データを改変して書いています。
【出典】
「数学の言葉で世界を見たら」 第3刷、著者 大栗博司、幻冬舎

５ いろいろな関数を積分してみる

学びポイント

いろいろな関数の積分について、書籍で「解析的に求める方法」を学び、ブログでは「Python の積分」を学びます。

この記事で用いるライブラリをインポートします。

## インポート

# 数値計算
import numpy as np
import pandas as pd

# 積分
from scipy.integrate import quad  # 数値積分
import sympy as sp

# TeX表示
from IPython.display import Math

# 可視化
import matplotlib.pyplot as plt
plt.rcParams['font.family'] = 'Meiryo'  # または import japanize_matplotlib

１次関数の積分

書籍 p.225～の

１次関数 $${f(x)=x}$$ を 区間 $${[0, a]}$$ で積分したらどうなるか

を $${a=2}$$ にして Python で実践します。

1️⃣ 関数の可視化
$${f(x)=x}$$ を可視化します。

### p.225~ １次関数 y=x の場合

## 関数の定義 f=x
f1 = lambda x: x

## 可視化
# 関数fの曲線の描画
plt.plot(x_val:=np.linspace(0, 3, 1001), f1(x_val))
# 区間[1, 2]の面の塗りつぶし
plt.fill_between(x_val2:=np.linspace(0, 2, 101), f1(x_val2), alpha=0.1)
# 区間[1, 2]の両端の垂直線の描画
plt.vlines(0, 0, f1(0), color='tab:blue', lw=1)
plt.vlines(2, 0, f1(2), color='tab:blue', lw=1)
# 積分数式の表示
plt.text(x=1.5, y=0.5, s=r'$\int_0^2 f\ (x)\ dx$', ha='center', fontsize=14)
# 修飾
plt.xlabel('$x$', fontsize=12)
plt.ylabel('$f\ (x) = x$', fontsize=12)
plt.xticks(range(0, 4))
plt.ylim(0, 3);

【実行結果】
$${f(x)=x}$$ は傾き１の直線です。

青く塗られた領域について、面積算出：積分をします。
ちなみに答えは $${2}$$ です！

2️⃣ 「アルキメデスのはさみうち」による面積算出の形式で積分
前回までの記事で大活躍した「アルキメデスのはさみうち」で青く塗られた領域の面積を求めます。
横に並べた細い長方形の面積を計算するアレです。

%%time
## アルキメデスのはさみうちで関数の面積を推定

for n in range(3999995, 4000005):

    # 長方形の横の長さεの算出
    eps = 2 / n

    # n+1個の分割点ごとのf1(x)の値の算出
    fx = f1(np.linspace(0, 2, n + 1))

    # Cnの面積の算出
    Cn = sum([fx[i] for i in range(1, n + 1)]) * eps

    # Bnの面積の算出
    Bn = sum([fx[i] for i in range(n)]) * eps

    # 差が一定値未満になったら推定を終了
    if abs(Cn - Bn) < 1e-6:
        break

## 面積の推定値の表示
print(f'n = {n}\nCn = {Cn:.7f}\nBn = {Bn:.7f}\nCn-Bn = {Cn - Bn:.7f}\n'
      f'(Cn+Bn)/2 = {(Cn + Bn) / 2:.7f}')
print('-'*25)

【実行結果】
横に 4000000 個に分割した長方形の面積は $${2}$$ です。

三角形の面積「底辺 $${2 \times}$$ 高さ $${2 \div 2=2}$$」で求めることもできます。

3️⃣ scipy で数値積分
scipy.integrate の関数 quad() で積分します。

## scipyで数値積分
result = quad(f1, a=0, b=2)
print(f'数値積分による面積: {result[0]:.5f}')

【実行結果】

4️⃣ 書籍の極限で求めた積分
書籍 p.227 の「$${n}$$ が無限大の極限では面積は $${a^2/2}$$ になる」を利用する積分の解法を利用します。

## p.227 極限と積分で求めた式を用いて面積を算出
a = 2
print(f'極限と積分で求めた式による面積: {a**2 / 2:.6f}')

【実行結果】

２次関数の積分

書籍 p.227～の

２次関数 $${f(x)=x^2}$$ の 区間 $${[0, a]}$$ の面積も同じようにして…

を $${a=2}$$ にして Python で実践します。

1️⃣ 関数の可視化
$${f(x)=x^2}$$ を可視化します。

### p.227~ ２次関数 y=x² の場合

## 関数の定義 f=x²
f2 = lambda x: x**2

## 可視化
# 関数fの曲線の描画
plt.plot(x_val:=np.linspace(0, 3, 1001), f2(x_val))
# 区間[1, 2]の面の塗りつぶし
plt.fill_between(x_val2:=np.linspace(0, 2, 101), f2(x_val2), alpha=0.1)
# 区間[1, 2]の両端の垂直線の描画
plt.vlines(0, 0, f2(0), color='tab:blue', lw=1)
plt.vlines(2, 0, f2(2), color='tab:blue', lw=1)
# 積分数式の表示
plt.text(x=1.5, y=0.5, s=r'$\int_0^2 f\ (x)\ dx$', ha='center', fontsize=14)
# 修飾
plt.xlabel('$x$', fontsize=12)
plt.ylabel('$f\ (x) = x^2$', fontsize=12)
plt.xticks(range(0, 4))
plt.ylim(0, 5);

【実行結果】
$${f(x)=x^2}$$ は放物線です。
$${0}$$ 以上の区間なので、放物線の右半分が描かれています。

青く塗られた領域について、面積算出：積分をします。
ちなみに答えは $${2.666 \cdots}$$ です！

2️⃣ 「アルキメデスのはさみうち」による面積算出の形式で積分
前回までの記事で大活躍した「アルキメデスのはさみうち」で青く塗られた領域の面積を求めます。
横に並べた細い長方形の面積を計算するアレです。

%%time
## アルキメデスのはさみうちで関数の面積を推定

for n in range(7999995, 8000005):

    # 長方形の横の長さεの算出
    eps = 2 / n

    # n+1個の分割点ごとのf1(x)の値の算出
    fx = f2(np.linspace(0, 2, n + 1))

    # Cnの面積の算出
    Cn = sum([fx[i] for i in range(1, n + 1)]) * eps

    # Bnの面積の算出
    Bn = sum([fx[i] for i in range(n)]) * eps

    # 差が一定値未満になったら推定を終了
    if abs(Cn - Bn) < 1e-6:
        break

## 面積の推定値の表示
print(f'n = {n}\nCn = {Cn:.7f}\nBn = {Bn:.7f}\nCn-Bn = {Cn - Bn:.7f}\n'
      f'(Cn+Bn)/2 = {(Cn + Bn) / 2:.7f}')
print('-'*25)

【実行結果】
横に 8000001 個に分割した長方形の面積は $${2.666 \cdots}$$ です。

3️⃣ scipy で数値積分
scipy.integrate の関数 quad() で積分します。

## scipyで数値積分
result = quad(f2, a=0, b=2)
print(f'数値積分による面積: {result[0]:.6f}')

【実行結果】

4️⃣ 書籍の極限で求めた積分
書籍 p.228 の積分の解法を利用します。

# p.227 極限と積分で求めた式を用いて面積を算出
a = 2
print(f'極限と積分で求めた式による面積: {a**3 / 3:.6f}')

【実行結果】

高次の関数の積分

書籍 p.228 で言及されている $${f(x)=x^k}$$、区間 $${[0, a]}$$ の積分です！
もちろん $${a=2}$$ にして Python で実践します。

1️⃣ 書籍の解法
書籍 p.228 の積分の解法を利用します。
$${k=1, 2, \cdots, 20}$$ でやってみます。

### p.228 高次の関数 y=xᵏ の定積分 ※書籍の数式利用

## 積分関数の定義
integrate_xk_0_to_a = lambda a, k: (a**(k + 1) / (k + 1))

## 設定
# 区間 [0, a]
a = 2
# 指数 k
ks = np.arange(1, 21)

## 積分を実行してデータフレーム化
result_text = pd.DataFrame({'積分': integrate_xk_0_to_a(a, ks)}, index=ks)
result_text.index.name = 'k'
result_text

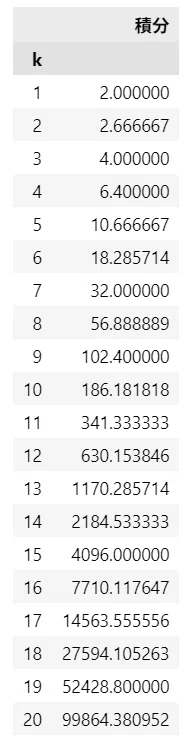

【実行結果】
次数 $${k}$$ が大きくなるにつれて、積分の結果はさらに大きくなっているようです。

可視化しましょう。

# 可視化
result_text.plot();

【実行結果】
（数学の言葉ではないかもですが）逓増してます！

3️⃣ scipy で数値積分
scipy.integrate の関数 quad() で積分します。

### p.228 高次の関数 y=xᵏ の定積分 ※scipy.integrate 利用

## 設定
# 区間 [0, a]
a = 2
# 指数 k
ks = np.arange(1, 21)
# 関数 f(x) = xᵏ
fx1 = lambda x, k: x**k

## 数値積分の計算
result = [quad(fx1, a=0, b=a, args=(k, ))[0] for k in ks]

## データフレーム化
result_scipy = pd.DataFrame({'積分': result}, index=ks)
result_scipy.index.name = 'k'
result_scipy

【実行結果】
書籍の結果と同じです！（当然！？）

もちろん可視化します。

# 可視化
result_scipy.plot();

【実行結果】

sympyで積分

高次の関数 $${f(x)=x^k}$$ の変数 $${x, k, a}$$ をそのまま活かして積分したいときは、sympy の登場です！

1️⃣ 定積分
関数 $${f(x)=x^k}$$、区間 $${[0, a]}$$ の定積分です。
sympy の integrate で積分できます。
引数は、関数、（積分区間の対象変数・下端・上端）です。
積分の数式を integ_func1 に格納しておきましょう。

## sympy で積分

# 変数の定義
x, a = sp.symbols('x a')
k = sp.symbols('k', positive=True)  # 正値

# 関数 f(x) = xᵏ
fx2 = x**k

# 定積分の場合
integ_func1 = sp.integrate(fx2, (x, 0, a))
display(Math(f'\int_0^a x^k dx = {sp.latex(integ_func1)}'))

【実行結果】
書籍 p.228 の数式を導くことができました！
変数 $${x}$$ は消えて、$${k, a}$$ が変数の形式で残っています！

可視化です！
sympy 用の可視化ライブラリ SymPy Plotting Backends（spb）を使えば、sympy 様式の関数 integ_func1 自体を可視化できます！
$${a=2}$$ で固定して $${k}$$ の関数とし、$${0 \leq k \leq 10}$$ の範囲で描画します。

# 可視化（a=2の場合）
spb.plot(integ_func1.subs(a, 2), (k, 0, 10));

【実行結果】

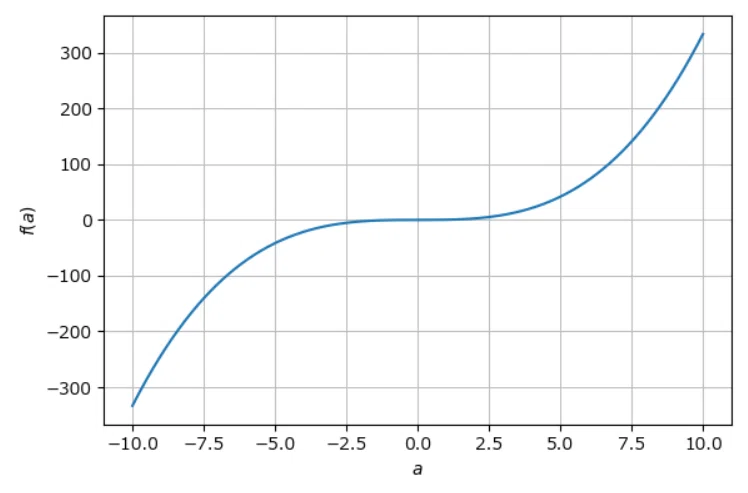

こちらは、$${k=2}$$ で固定して $${a}$$ の関数にしています。

# 可視化（k=2の場合）
spb.plot(integ_func1.subs(k, 2));

【実行結果】

2️⃣ 不定積分
（書籍に掲載されていないですが）関数 $${f(x)=x^k}$$ の不定積分です。
sympy の integrate で、積分区間を設定しない感じです。
積分の数式を integ_func2 に格納しておきましょう。

# 不定積分の場合 ※積分定数の表示は省略
integ_func2 = sp.integrate(fx2, x)
display(Math(f'\int x^k dx = {sp.latex(integ_func2)}'))

【実行結果】
$${x}$$ が変数の形式で残っています！

可視化です！
sympy 様式の関数 integ_func2 を活用します。
$${x=2}$$ で固定して $${k}$$ の関数とし、$${0 \leq k \leq 10}$$ の範囲で描画します。

# 可視化（x=2の場合）
spb.plot(integ_func2.subs(x, 2), (k, 0, 10));

【実行結果】

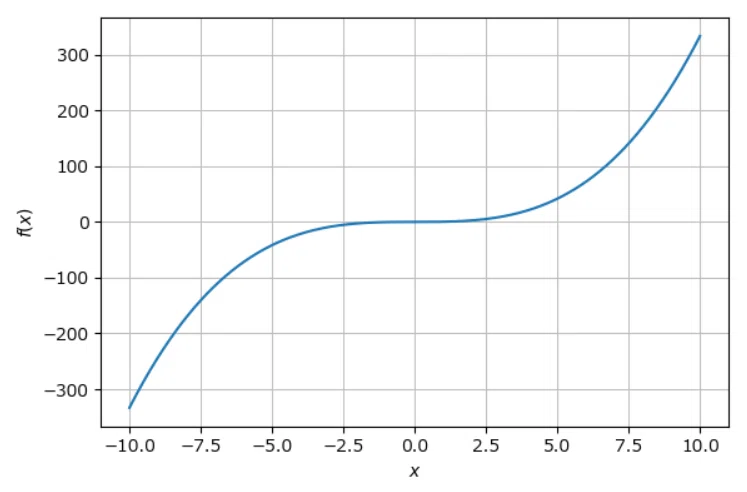

こちらは、$${k=2}$$ で固定して $${x}$$ の関数にしています。

# 可視化（k=2の場合）
spb.plot(integ_func2.subs(k, 2));

【実行結果】

ぜひ、$${a, k, x}$$ の設定値を変えて、Python を動かしてみましょう！
特別な何かを発見できるかもしれません🍀

おわり

この記事がシリーズ最終話となります。

著者の大栗博司先生の親切な文章のおかげで、数学を身近に感じることができました。
数学への恐怖心も少し和らぎました。
先生、誠にありがとうございました✨️

◆ ◆ ◆

このブログは、書籍の豊富なテーマから、個人的に Python で書きたくなったものを（気分次第で）選び取って始めたシリーズです。
書籍の実践と同時並行で綴った Python コードの全てを出し切りました。

将来、まだ手つかずのテーマを Python 化したくなったら、シリーズが再開するかもしれません。
そのときまで、しばらくお別れです。

最後までお読みいただき、ありがとうございました🍀
