「数学の言葉で世界を見たら」をPython で見たら… Vol.10 積分の気分
第７話「微積は積分から」
書籍の著者 大栗博司 先生
書籍「数学の言葉で世界を見たら」第７話「微積は積分から」の Python写経活動記録 です。
関数 $${f(x)}$$ の区間 $${[a, b]}$$ の面積を求める過程を通じて 積分の気持ち に近づきます。
では書籍を開いて数学の旅に出発です🚀
はじめに
このブログシリーズは、書籍「数学の言葉で世界を見たら」（幻冬舎）で学んだ「数学の楽しさ」を「Python 写経の形式」でご紹介いたします。
【引用表記】
この記事は、出典に記載の書籍に掲載された文章とデータを引用し、適宜、掲載文章・データを改変して書いています。
【出典】
「数学の言葉で世界を見たら」 第3刷、著者 大栗博司、幻冬舎
４ 「積分」では何を計算しているのか
学びポイント
面積計算を通じて積分を体感シリーズの２作目です。
関数などで囲った形状の面積（＝積分）について、微小な幅の長方形をたくさん並べて計算します。
この記事で用いるライブラリをインポートします。
## インポート
# 数値計算
import numpy as np
# 数値積分
from scipy.integrate import quad
# 可視化
import matplotlib.pyplot as plt
from matplotlib import patches
plt.rcParams['font.family'] = 'Meiryo' # または import japanize_matplotlib主人公「図形Ａ」
「単調に増加する関数 $${f(x)}$$ の曲線」、「区間 $${[a, b]}$$ の両端からに伸びる垂直線」、「$${y=0}$$ の水平線 」で囲まれた図形が今回主役の 図形 $${A}$$ です。
と言葉の説明は混乱の原因なので…
可視化で一目瞭然！といきましょう。
図形 $${A}$$ を描画します。
書籍 p.222 図 7-9 に似せてみました。
### p.222 図 7-9 グラフの下の面積～図形A
## 関数の定義 f(x) = 1.1x³ - 4x² + 6.5x
f = lambda x: 1.1 * x**3 -4 * x**2 + 6.5 * x
## 可視化
# 描画領域の設定
fig, ax = plt.subplots(figsize=(4.2, 3.9))
# 区間の設定
a, b = 0.5, 2
# 関数fの曲線の描画
ax.plot(x_val:=np.linspace(a, b, 1001), f(x_val), lw=3)
# 区間[a, b]の面の塗りつぶし
ax.fill_between(x_val2:=np.linspace(a, b, 101), f(x_val2), alpha=0.1)
# 区間[a, b]の両端の垂直線・下端の水平線の描画
ax.vlines(a, 0, f(a), color='tab:blue')
ax.vlines(b, 0, f(b), color='tab:blue')
ax.hlines(0, a, b, color='tab:blue')
# 図形名の表示
ax.text(x=1.25, y=1.5, s='図形Ａ', ha='center', fontsize=16)
# 修飾
ax.set_title('関数 $f\ (x) = 1.1x^3 - 4x^2 +6.5x$ のグラフ')
ax.set_xlabel('$x$', fontsize=12)
ax.set_ylabel('$f\ (x)$', fontsize=12)
ax.set(xlim=(0, 2.5), ylim=(0, 7));【実行結果】
太い曲線は 関数 $${f(x)=1.1x^3 - 4x^2+6.5x}$$ です。
区間 $${[0.5, 2.0]}$$ と $${y=0}$$ で囲まれた青く塗られた部分が 図形 $${A}$$ です。
図形 $${A}$$ の面積を「アルキメデスのはさみうち」で計算します。
「アルキメデスのはさみうち」は前回記事でご紹介した方法です。
図形Ｂと図形Ｃではさみうち
はさみうちの計算イメージを図示しましょう。
書籍 p.223 図 7-10 に相当します。
最初に描画関数を定義します。
関数 $${f(x)}$$ を屋根にする $${n}$$ 個の長方形を横並びに描画します。
### p.223 図 7-10 アルキメデスのはさみうちでグラフの下の面積を計算する
# 図形 Bn, Cn 描画関数の定義：引数 分割数 n
def plot_integrate(n):
## 設定と準備
# 区間の設定
a, b = 0.5, 2
# 関数の定義 f(x) = 1.1x³ - 3x² + 6.5x
f = lambda x: 1.1 * x**3 -4 * x**2 + 6.5 * x
# 長方形作成ヘルパー関数の定義
def plot_rectangle(start_x, height, width, fc='none', ec='none', alpha=1):
return patches.Rectangle(
xy=(start_x, 0), # 左下の座標
width=width, # 幅
height=height, # 高さ
facecolor=fc, # 塗りつぶし色
edgecolor=ec, # 枠線色
alpha=alpha, # 透明度
)
## 描画
# 描画領域の設定
fig, axes = plt.subplots(1, 2, figsize=(8, 4), tight_layout=True)
# 図形B_nとC_nの描画
for i, (fig_name, ax) in enumerate(zip(['$B_n$', '$C_n$'], axes.flat)):
# 関数fの曲線の描画
ax.plot(x_val:=np.linspace(a, b, 1001), f(x_val), lw=3)
# n 個の長方形の描画
for j in range(n):
# 幅の算出
width = (b - a) / n
# 始点の算出
start_x = a + width * j
# 長方形の高さの算出
if i == 0:
height = f(start_x)
else:
height = f(start_x + width)
# 長方形の塗りつぶしの描画
rectangle = plot_rectangle(
start_x, height, width, 'tab:blue', 'none', 0.1)
ax.add_patch(rectangle)
# 長方形の辺の描画
rectangle = plot_rectangle(
start_x, height, width, 'none', 'tab:blue', 1)
ax.add_patch(rectangle)
# 区間[a, b]の両端の垂直線の描画
ax.vlines(a, 0, f(a), color='tab:blue', lw=1)
ax.vlines(b, 0, f(b), color='tab:blue', lw=1)
# 修飾
ax.set_title(f'図形 {fig_name}, $n$={n}', fontsize=14)
ax.set_xlabel('$x$', fontsize=12)
ax.set_ylabel('$f\ (x)$', fontsize=12)
ax.set(xlim=(0, 2.5), ylim=(0, 7))
plt.show();【実行結果】なし

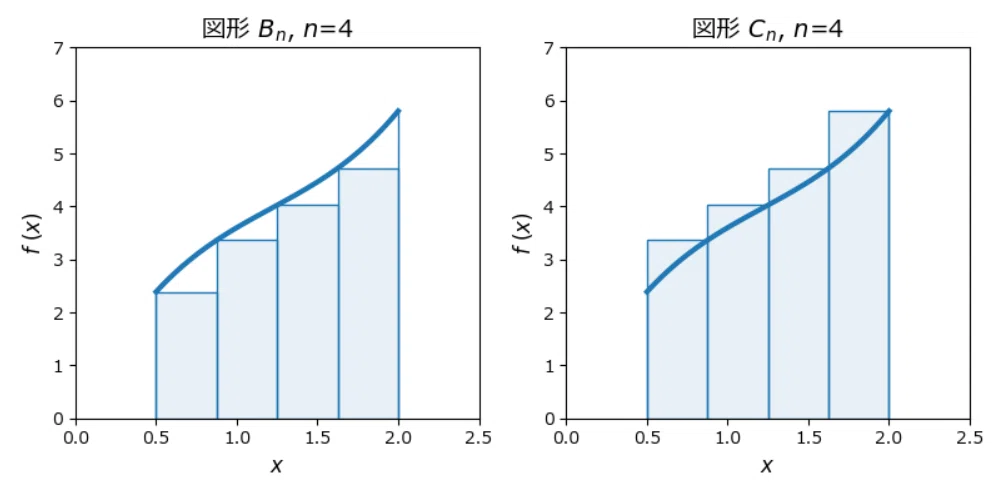

1️⃣ $${n=4}$$ のケース
$${n}$$ は長方形を横方向に分割する数です。
最初に４分割のときの 図形 $${B}$$、図形 $${C}$$ を描きます。
４個の長方形が現れます。
# n=4 の場合
plot_integrate(4)【実行結果】
図形 $${B}$$ では、長方形は関数 $${f(x)}$$ の下側で接しています。
図形 $${C}$$ では、長方形は関数 $${f(x)}$$ の上側で接しています。
長方形たちの面積の合計が図形 $${A}$$ に近似する「はず」なのですが…
図形 $${A}$$ の面積は、関数 $${f(x)}$$ の「滑らかな」曲線に沿って計算する必要があります。
分割の数 $${n}$$ をどんどん大きくして、長方形の幅を小さくすれば、長方形群が形成する「上側のギザギザ」が滑らかになるはずです。

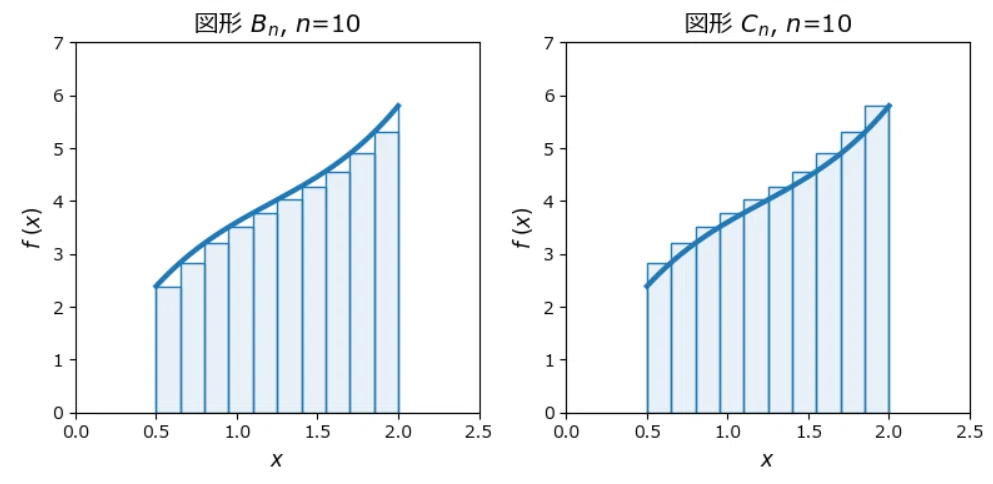

2️⃣ $${n=10}$$ のケース
# n=10 の場合
plot_integrate(10)【実行結果】
上部の少しギザギザが取れてきている印象です。

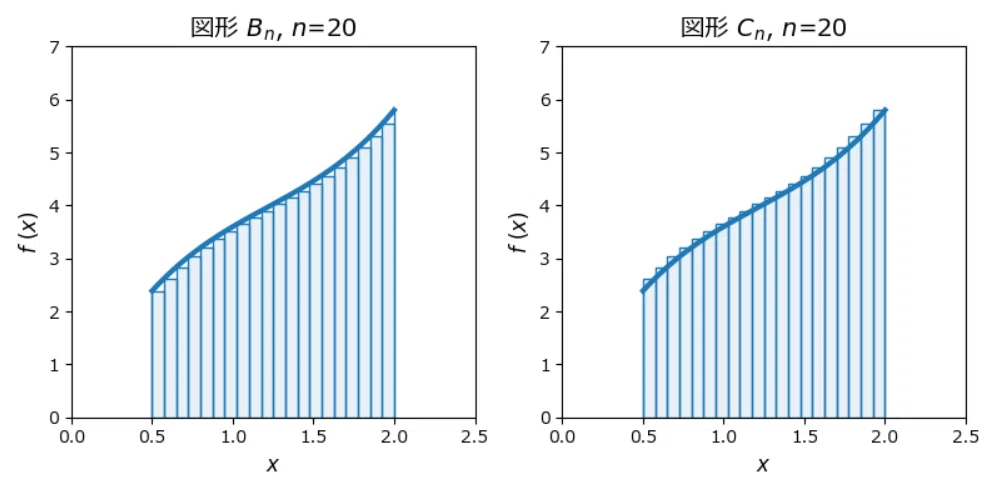

3️⃣ $${n=20}$$ のケース
# n=20 の場合
plot_integrate(20)【実行結果】
上部がかなり滑らかになり、長方形群が図形 $${A}$$ にとても似てきている印象です！
このまま $${n}$$ を大きくすれば（極限！）、図形 $${B}$$ も図形 $${C}$$ も、図形 $${A}$$ にぴったり当てはまるでしょう。
「はさみうち」は $${n}$$ を増やして、小さい方の図形 $${B}$$ の面積と、大きい方の図形 $${C}$$ の面積の「差」をキリキリと小さく詰めることで、図形 $${A}$$ の面積に近づけていく考え方です。
面積算出シミュレーション
分割数 $${n}$$ を大きくして、図形 $${C}$$ と図形 $${B}$$ の長方形面積の差が僅少（$${10^{-6}}$$ 未満）になったところで面積算出完了にするシミュレーションを行います。
どのくらい分割すれば図形 $${A}$$ の面積と言えるのでしょう？？？
%%time
## 面積算出シミュレーションの実行
## 設定
# 区間
a, b = 0.5, 2
# 関数の定義 f(x) = 1.1x³ - 3x² + 6.5x
f = lambda x: 1.1 * x**3 -4 * x**2 + 6.5 * x
## 探索区間を設定の上、面積算出シミュレーションを実行
for n in range(5118750, 5118755):
# 長方形の横の長さεの算出
eps = (b - a) / n
# n+1個の分割点ごとのf(x)の値の算出
fx = f(np.linspace(a, b, n + 1))
# Bnの面積の算出
Bn = sum([fx[i] for i in range(n)]) * eps
# Cnの面積の算出
Cn = sum([fx[i] for i in range(1, n + 1)]) * eps
# 差が一定値未満になったらシミュレーションを終了
if abs(Cn - Bn) < 1e-6:
break
## 面積の推定値の表示
print(f'n = {n}\nCn = {Cn:.7f}\nBn = {Bn:.7f}\nCn-Bn = {Cn - Bn:.7f}\n'
f'(Cn+Bn)/2 = {(Cn + Bn) / 2:.7f}')
print('-'*25)【実行結果】
分割数 $${n=5118751}$$ です！
とても小さな幅になっています。
このときの面積は
・図形 $${B}$$：$${6.0703120}$$
・図形 $${C}$$：$${6.0703130}$$
になりました。
平均して $${6.0703125}$$ を図形 $${A}$$ の面積といたしましょう。
テキスト p.224 のまとめを引用いたします。
こうして計算した図形 $${A}$$ の面積は、「関数 $${f(x)}$$ の、区間 $${a \leq x \leq b}$$ での積分」と呼ばれ、
$$
\int_a^b f(x) dx
$$
と表される。
「積分」の誕生です。
Python のライブラリで面積を計算
Python のライブラリを使えば、サクッと積分計算ができます。
scipy.integrate の数値積分関数 quad() を利用して、積分で面積を計算しましょう。
引数は、関数、区間 $${a, b}$$ です。
## scipyで数値積分
## 設定
# 区間
a, b = 0.5, 2
# 関数の定義 f = 1.1x³ - 3x² + 6.5x
f = lambda x: 1.1 * x**3 -4 * x**2 + 6.5 * x
## 数値積分の実行
result = quad(f, a=0.5, b=2)
print(f'数値積分による面積: {result[0]:.7f}')【実行結果】
シミュレーションで求めた面積と一致しました！
おわり
