１からの水理学（８）マニング式

「径深」はマニング式に大きくかかわっている大切な変数です。でも、そのイメージがいまいちはっきりしていません。そのことのための説明を用意しましたが、数値を使った計算例の紹介が多くなってしまいました。めんどうと思う人は、絵だけでもご覧ください。

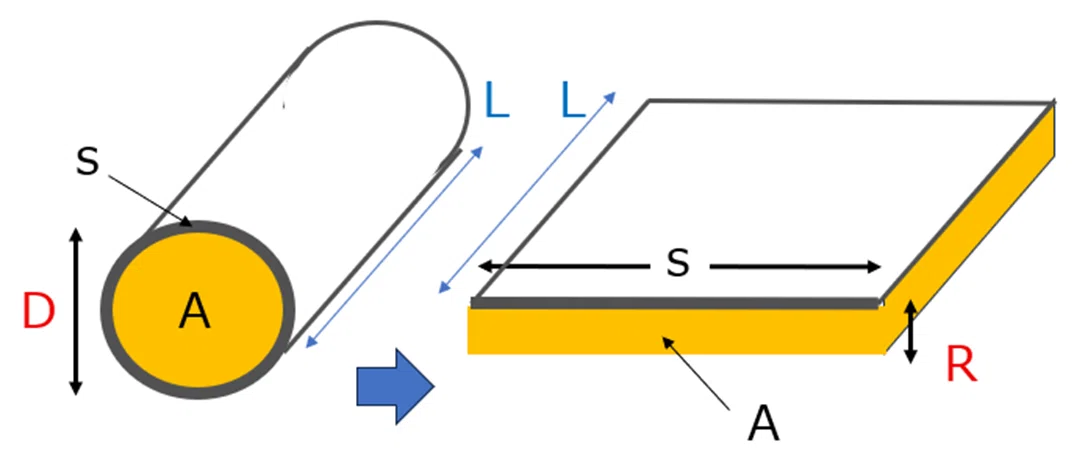

👉Q1：のり弁のお話です。直径5cmの丸い海苔巻きをくずして、のり弁にすることにしました。ご飯の厚みは何センチになりますか？

👉A1（解答例）：
今、海苔巻きの直径D =5.0cm (1)
海苔巻きの円周s =3.14x5 =15.7cm (2)
断面積A =3.14x2.5x2.5 =19.6cm² (3)
のり弁にしても断面積A[m²]と、海苔の幅s[m]は変わらないので、
∴　のり弁の厚みR = A÷s =19.6÷15.7 =1.26[cm] (4)

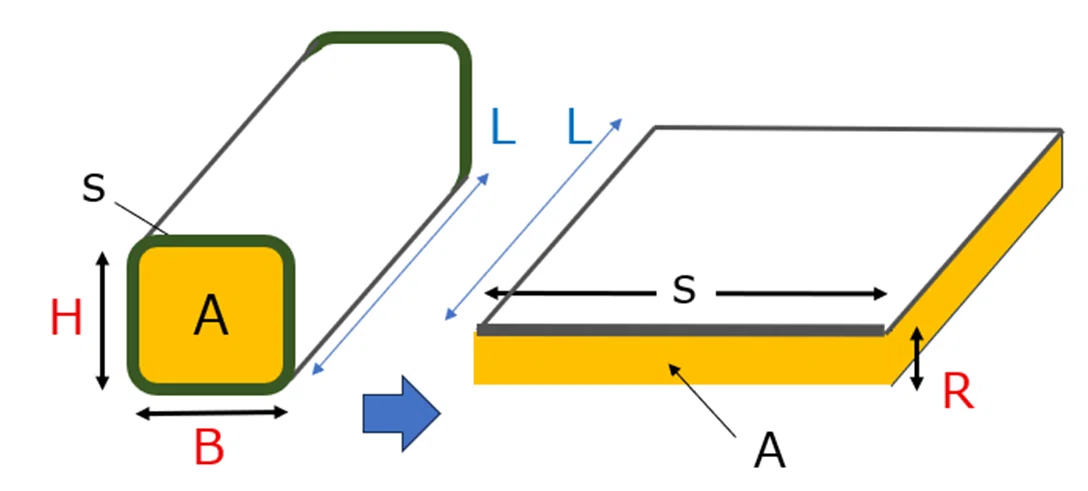

👉Q2：のり弁のお話です。高さH=4.0cm、幅B=4.9cmの長方形の海苔巻きをくずして、のり弁にすることにしました。ご飯の厚みは何センチになりますか？

👉A2（解答例）：
上述の解答例A1を参考にすれば、
海苔巻き１周の長さ s =4.0+4.0+4.9+4.9 =17.8cm (6)
断面積 A = 4.0x4.9 =19.6 cm² (7)
∴　のり弁の厚み R =  A÷s =19.6÷17.8 = 1.10[cm] (8)

👉Q3：のり弁のお話です。海苔の風味の強弱について、正しい話にチェックを入れてください。
□ご飯の量が同じ（AとLが同じ）で、四角い海苔巻きのほうがSが大きく海苔がたくさん要るので、四角い海苔巻きの方が海苔の風味が強い。
□四角い海苔巻きのほうがRが小さくライスと海苔との距離感が近いので、四角い海苔巻きの方が海苔の風味が強いでしょう。
□その他（　　　　　　　　　　　　　）

👉A3（解答例）：最初の２項目は正解です。

💡付記１：
円管の場合限定ですが、R[m] =D[m]÷4　 (5)
（(1),(4)式を比較してみてください）
水道管は全部が円管ですので、この(5)式が一般的な径深Rの定義式のように紹介される場合もあるでしょうから、要注意。

💡付記２：水理学では、ライス→水に置き換え、海苔面→摩擦面→潤辺を含む面（管壁の内側など、水に接している面）に置き換え、そして、ご飯の厚さRを径深と呼んで、基礎式に導入しています。径深Rは水と摩擦面との距離感の指標ですので、「径深Rが大きいほど摩擦の影響は小さく水は流れやすい」状況になってきます。長さsは潤辺長と言われています。

💡付記３：Rを用いた開水路の世界では、マニング式が有名です。

管水路の世界では有名なダルシー・ワイスバッハの式が有名です。

上の(9)と(10)式は実はほぼ同じです、もし指数の2/3が0.5であればですが。

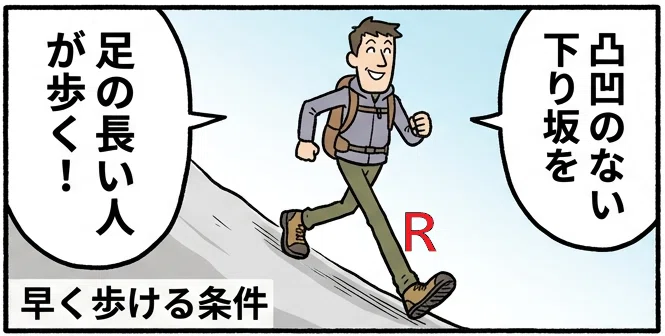

💡付記４：図３に早く歩ける条件として「凹凸のない下り坂を足の長い人が歩く」と書きましたが、凹凸の大きさをn、下り坂のスロープの大きさを摩擦損失勾配Hf/L、足の長さをRで表したのがマニング式（またはダルシー・ワイズバッハの式）と例えて紹介しました。
