OpenGL着色器代码理解

前言

之前使用使用opengl开发的时候，直接copy的开源代码修改后直接使用，很多代码逻辑和原理都没懂，后面有时间了系统学习了一下，做下记录，方便后续查阅

一、VBO&VAO

1.1 VBO

VBO(VertexBufferObject): 存储Mesh顶点属性数据。
存储方式：
SingleBuffer 存储方式：

InterleavedBuffer 存储方式：

1.2 VAO

VAO(VertexArrayObject)： 存储一个Mesh所有属性描述。
主要解决的问题：

• 这个Mesh中，第N个点的位置属性数据怎么读取出来?
• 这个Mesh中，第N个点的颜色属性数据怎么读取出来?
• 这个Mesh中，第N个点的.….属性数据怎么读取出来?

方式: 为当前Mesh的每个属性，提供具体的描述信息

• 每个顶点xxx个数字
• 每个数字都是xxx类型
• 每个顶点的数据，步长为xxxbyte
• 此属性数据在顶点数据内的偏移量 offset
• 此属性存储在xxx号vbo

二、着色器Shader

Shader(着色器程序)： 一种运行在GPU端的，类C语言，用于处理顶点数据以及决定像素片元最终着色。Shader对三角形数据的处理，分为顶点处理与片元处理，分别称为VertexShader与FragmentShader。

GLSL语言(Graphic Library Shader Language)： 着色器是使用一种叫GLSL的类C语言写成的。GLSL是为图形计算量身定制的，它包含一些针对向量和矩阵操作的有用特性。特点如下：

• GLSL程序本质是一种将输入转化为输出的程序;
• GLSL程序是一种非常独立的程序，彼此之间无法通信;只能通过输入输出相互承接

2.1 顶点着色器VertexShader

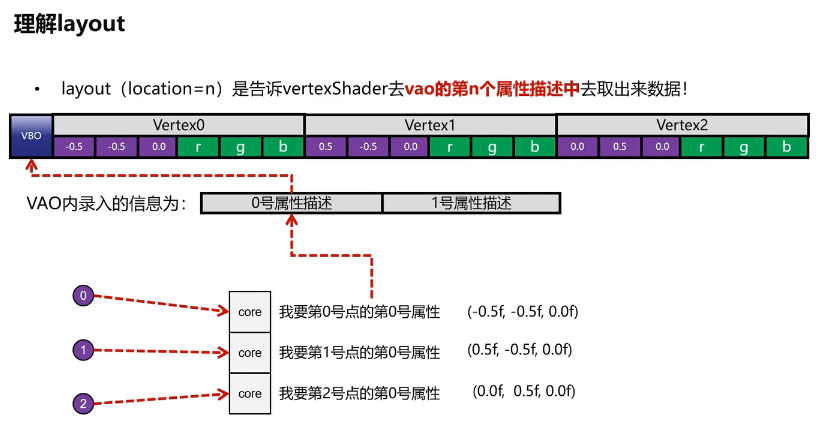

layout (location = 0)比较难理解，这里的location = n，和glVertexAttribPointer函数的第一个参数对应；也就是说，VBO用来存放数据，可以是顶点位置、纹理、颜色等属性；而VAO是用来存放怎么从VBO里面读取数据的配置（例如：编号0存放的是位置读取配置，编号1是存放颜色读取配置等等）。

创建vao后，会使用glVertexAttribPointer将当前的顶点属性与顶点缓冲对象（VBO）关联起来。它的原型如下：

void glVertexAttribPointer (GLuint index, GLint size, GLenum type, GLboolean normalized, GLsizei stride, const GLvoid *pointer);

参数说明：

• index：指定要配置的顶点属性的编号，从0开始。例如，顶点位置、纹理、法线等属性可以分别编号为0、1、2。
• size：指定每个顶点属性的分量数（1、2、3或4），类似于向量的维度。例如，顶点位置通常有三个分量（x, y, z），所以size为3。
• type：指定每个分量的数据类型，可以是GL_BYTE、GL_UNSIGNED_BYTE、GL_SHORT、GL_UNSIGNED_SHORT、GL_INT、GL_UNSIGNED_INT、GL_FLOAT或GL_DOUBLE。
• normalized：指定是否将数据归一化到[0,1]或[-1,1]范围内。如果为GL_TRUE，数据将被归一化；如果为GL_FALSE，数据将保持原值。
• stride：指定连续两个顶点属性间的字节数。如果为0，则表示顶点属性是紧密排列的。
• pointer：指向缓冲对象中第一个顶点属性的第一个分量的地址（即偏移量）。

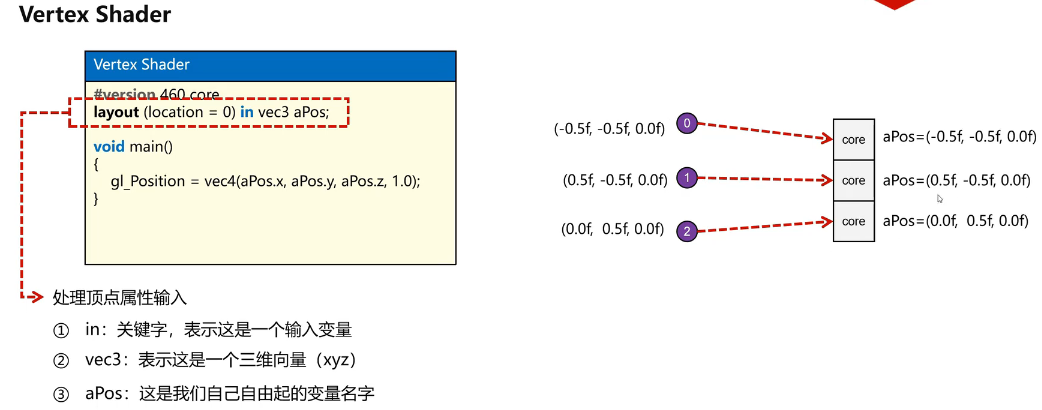

2.1 顶点着色器VertexShader

gl_Position 是glsl的内置变量，负责向后续阶段输出顶点位置处理的结果（NDC坐标）；

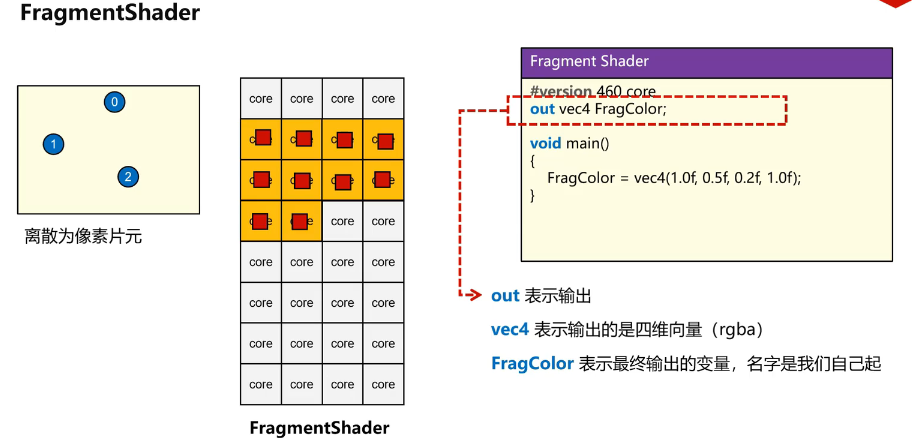

2.2 片段着色器FragmentShader

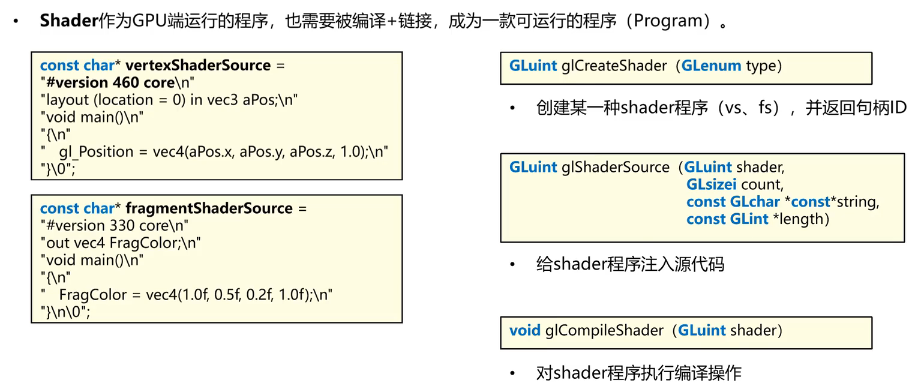

三、Shader编译

glShaderSource 是 OpenGL 中的一个函数，用于将着色器源码加载到指定的着色器对象中。它是创建和编译着色器程序的重要步骤之一。函数原型：

void glShaderSource(GLuint shader, GLsizei count, const GLchar **string, const GLint *length);

参数说明：

• shader：指定要设置源码的着色器对象的句柄（由 glCreateShader 创建）。
• count：表示传入的字符串数组 string 的数量。
• string：一个指向字符串数组的指针，每个字符串都是着色器源码的一部分。
• length：一个整型数组，表示每个字符串的长度。如果为 NULL，则假定每个字符串以空字符 \0 结尾。

补充说明：实际使用过程中，可能是多个Shader搭配一起使用；例如：有A、B、C三个Shader，使用过程中，可能是A和C一起搭配使用，glShaderSource的count则需要传2，length则需要传数组，目前简单使用只会用到一个Shader。

1、 将vs与fs的源代码装入字符串

	const char* vertexShaderSource =
		"#version 460 core\n"
		"layout (location = 0) in vec3 aPos;\n"
		"void main()\n"
		"{\n"
		" gl_Position = vec4(aPos.x, aPos.y, aPos.z, 1.0);\n"
		"}\n\0";

	const char* fragmentShaderSource =
		"#version 330 core\n"
		"out vec4 FragColor;\n"
		"void main()\n"
		"{\n"
		" FragColor = vec4(1.0f, 0.5f, 0.2f, 1.0f);\n"
		"}\n\0";

2、创建 Shader 程序（vs、fs）

	GLuint vertex, fragment;

	vertex = glCreateShader(GL_VERTEX_SHADER);

	fragment = glCreateShader(GL_FRAGMENT_SHADER);

3、为 shader 程序输入 shader 代码

	glShaderSource(vertex, 1, &vertexShaderSource, NULL);

	glShaderSource(fragment, 1, &fragmentShaderSource, NULL);

4、执行 shader 代码编译

	glCompileShader (vertex);

	int success = 0;
	char infoLog[1024];//该字符串用来承接错误与否并输出
	// 检查 vertex 编译结果，并把结果放在success里面
	glGetShaderiv(vertex, GL_COMPILE_STATUS, &success);
	if (!success) {
		glGetShaderInfoLog(vertex, 1024, NULL, infoLog);
		std::cout << "Error: SHADER COMPILE ERROR --VERTEX" << "\n" << infoLog << std::endl;
	}

	glCompileShader(fragment);

	// 检查 fragment 编译结果，并把结果放在success里面
	glGetShaderiv(fragment, GL_COMPILE_STATUS, &success);
	if (!success) {
		glGetShaderInfoLog(fragment, 1024, NULL, infoLog);
		std::cout << "Error: SHADER COMPILE ERROR --FRAGMENT" << "\n" << infoLog << std::endl;
	}

5、创建一个Program壳子

	GLuint program = 0;

	program = glCreateProgram();

6、将vs与fs编译好的结果放到program这个壳子里

	glAttachShader(program, vertex);

	glAttachShader(program, fragment);

7、执行program的链接操作，形成最终可执行shader程序

	glLinkProgram(program);

	//检查链接错误
	glGetProgramiv(program,GL_LINK_STATUS, &success);
	if (!success) {
		glGetProgramInfoLog(program, 1024, NULL, infoLog);
		std::cout << "Error: SHADER LINK ERROR " << "\n" << infoLog << std::endl;
	}

8、shader链接完之后要清理，最终想拿到的是program，可以理解为将shader代码编译成一个exe文件，后续只需要使用该exe文件就行，也就是program

	glDeleteShader(vertex);

	glDeleteShader(fragment);
