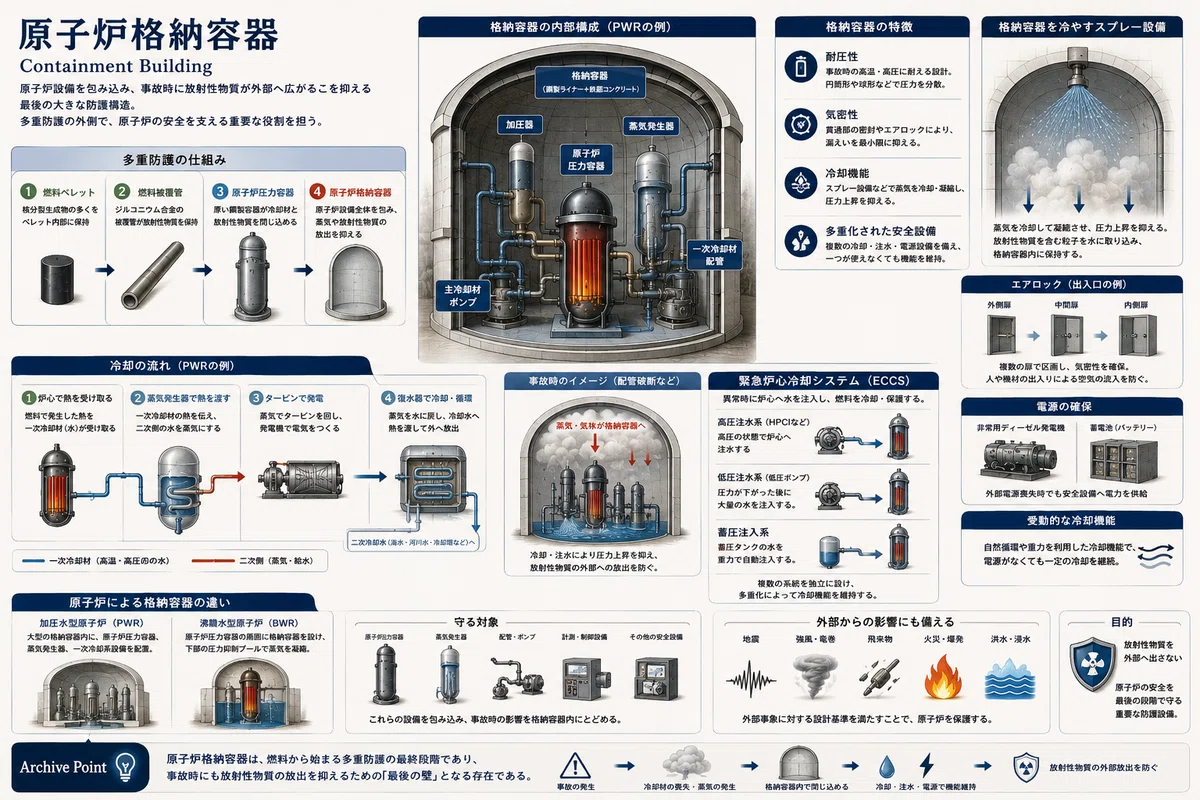

原子炉格納容器

原子力発電所では、核燃料そのものだけでなく、原子炉圧力容器、冷却配管、蒸気発生器など、原子炉の運転に関わる主要設備が何重もの構造によって守られている。

その最も外側で、原子炉設備を大きく包み込む構造が、Containment Building（ 原子炉格納容器 ）である。

格納容器 は、通常運転を支えるための建物であると同時に、事故時に放射性物質が外部へ広がることを抑えるための重要な防護設備である。

原子炉を包む構造

原子炉格納容器 の内部には、原子炉圧力容器や一次冷却系の主要な配管、ポンプなどが配置されている。

加圧水型原子炉では、蒸気発生器 や加圧器も 格納容器 の内部に置かれることが多い。
これらの設備を一つの強固な構造で包むことで、配管の破損や冷却材の漏えいが発生した場合でも、蒸気や放射性物質を 格納容器 の内部へとどめる。

格納容器 は、単なる建物の外壁ではなく、原子炉の安全設計に組み込まれた、圧力に耐える密閉構造である。

多重防護の最終段階

核分裂 生成物の多くは、まず燃料ペレットの内部に保持される。
その外側を燃料被覆管が包み、さらに燃料は厚い鋼鉄製の原子炉圧力容器へ収められている。

原子炉格納容器 は、そのさらに外側で主要設備全体を包む。
一つの障壁だけに安全を依存するのではなく、複数の障壁を重ねることで、放射性物質が外部へ到達する可能性を低くしている。

圧力に耐える

一次冷却系の配管が破損すると、高温高圧の冷却水が 格納容器 内へ放出される可能性がある。
圧力が下がった冷却水は急速に蒸気へ変わり、格納容器 内部の温度と圧力を上昇させため、事故時の圧力に耐えられるよう設計されている。

多くの 格納容器 では、鉄筋コンクリートによる厚い構造と、気密性を確保するための鋼製ライナーが組み合わされている。
形状には円筒形や球形などがあり、内部圧力を構造全体へ分散できるよう工夫されている。

漏えいを抑える

格納容器 には配管、電力ケーブル、換気設備、人や機器が通る出入口など、多くの貫通部が存在する。
格納容器 の壁が強固であっても、貫通部から空気や蒸気が漏れれば、閉じ込め機能は維持できない。

そのため配管の周囲には密封構造が設けられ、出入口には複数の扉を備えたエアロックが使用される。
格納容器 全体の気密性は定期的に検査され、許容される漏えい率の範囲に保たれている。

格納容器を冷やす

事故時には、格納容器 内部へ放出された蒸気による圧力の上昇を抑えるため、格納容器 の内部へ水を散布するスプレー設備が設けられることがある。

水滴は蒸気を冷却して凝縮させ、内部の圧力を低下させ、空気中に浮遊する一部の放射性物質を取り込み、格納容器 内へ保持する働きも持つ。
原子炉の冷却だけでなく、格納容器 そのものの温度と圧力を管理する設備が用意されている。

原子炉建屋との違い

格納容器 は、原子炉設備を包む気密性と耐圧性を持った安全設備である。
原子炉建屋は、その 格納容器 や周辺設備を収め、設備の保護や作業空間を提供する建築物である。

外部からの影響を防ぐ

格納容器 やその周囲の建物は、内部からの圧力だけでなく、外部からの影響も考慮して設計される。

地震、強風、飛来物、火災などに対して主要設備を守ることが求められる。
立地条件や国の安全基準によっては、洪水や航空機衝突なども設計上の評価対象となる。

原子炉格納容器 は、内部の放射性物質を外へ出さないだけでなく、外部の事象から原子炉を守る防護構造の一部でもある。

格納容器の限界と管理

長時間にわたって炉心の冷却が失われれば、格納容器 内の温度や圧力が上昇し、水素などの気体が発生する可能性がある。
そのため水素を処理する設備や、圧力を管理するための設備が設けられている。

格納容器 の機能は、構造物だけで成立するものではなく、冷却、電源、計測、ガス管理などの設備が連携することで、閉じ込め機能が維持される。

Archive Point

Containment Building は、原子炉圧力容器や一次冷却系などの主要設備を包み、事故時に蒸気や放射性物質が外部へ広がることを抑える安全設備であり、厚い鉄筋コンクリートや鋼製構造によって内部圧力に耐え、貫通部を密封することで気密性を保っている。

燃料ペレット、燃料被覆管、原子炉圧力容器 に続く多重防護の外側で、原子炉設備全体を包む最後の大きな障壁。

原子炉格納容器 は、事故を起こさないための設備ではなく、異常が発生した場合にも、その影響を施設内部へとどめるために設けられている。
