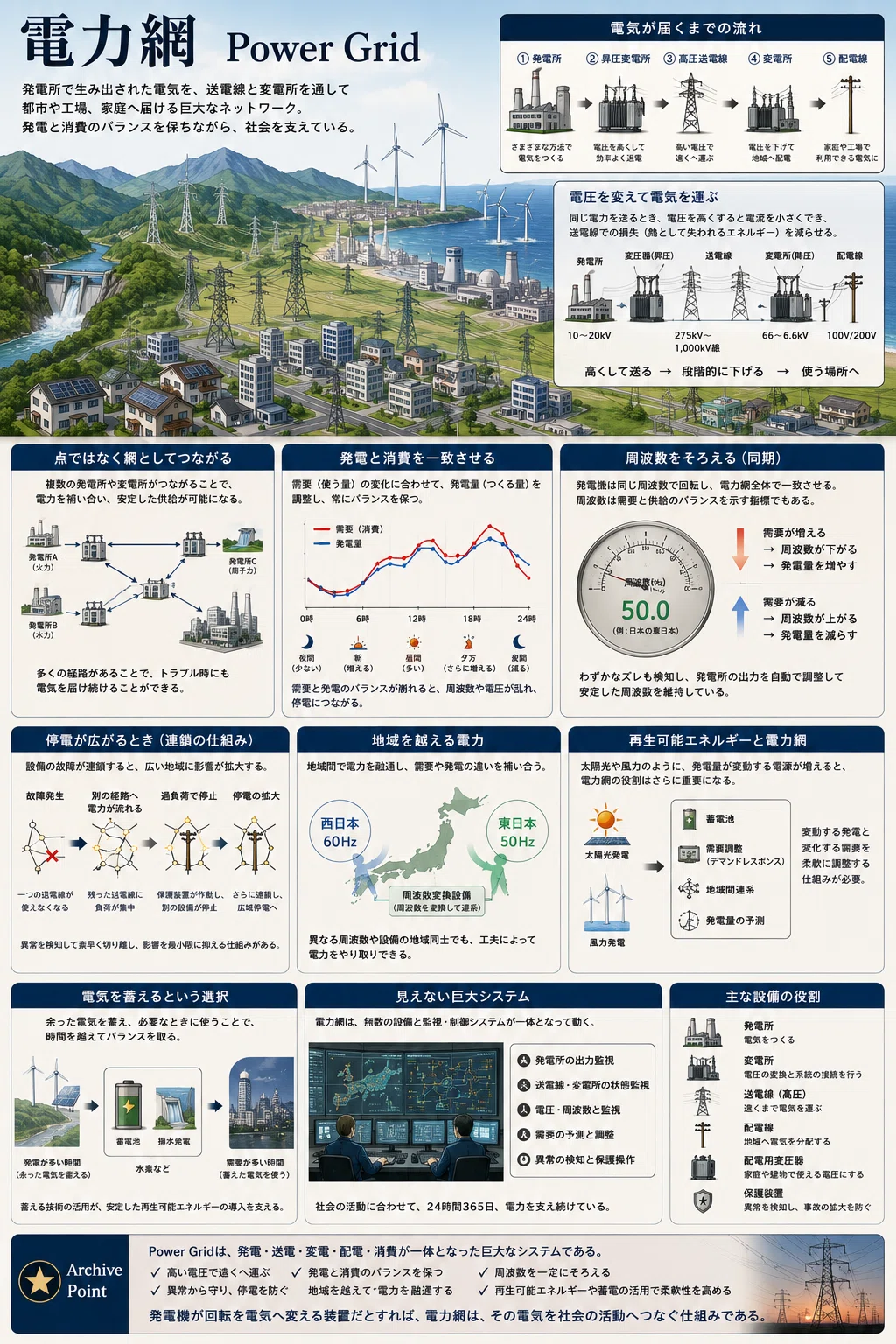

電力網
発電所で生み出された電気は、その場所だけで使われるわけではない。
山間部の水力発電所、海岸沿いの火力・原子力発電所、平野や洋上に広がる風力発電設備、異なる場所でつくられた電気は送電線へ送り出され、都市や工場、鉄道、家庭へと届けられる。
発電所、変電所、送電線、配電線、そして電力を利用する無数の設備。
これらを一つの大きなシステムとして結んでいるのが、 Power Grid（ 電力網 ）である。
電気を遠くへ運ぶ
電気を送るとき、送電線には電気抵抗による損失が生じる。
同じ電力を送る場合、電圧を高くすると流れる電流を小さくできるため、送電線で熱として失われるエネルギーも減少する。
そのため、発電所でつくられた電気は変圧器によって高い電圧へ引き上げられ、高圧送電線を通して遠くまで運ばれる。
街や工場の近くへ届くと、変電所で段階的に電圧が下げられ、最後は家庭や建物で利用できる電圧へ変換される。
発電所から利用場所まで、電圧を変えながら電気を運ぶ仕組みによって、大規模な電力供給が可能になっている。
点ではなく網としてつながる
初期の電力供給は、発電所とその周辺の利用者を結ぶ小さな範囲から始まったが、電気の利用が広がるにつれて、一つの発電所だけで地域全体を支えることは難しくなっていった。
複数の発電所と都市を送電線で結べば、ある発電所の出力が低下しても、別の場所から電力を補うことができる。
需要が増えた地域へ、広い範囲から電気を送り込むことも可能になる。
こうして電力供給は、発電所と利用者を一対一で結ぶ構造から、多くの設備が相互につながるネットワークへと発展した。
電力網 という名前が示しているのは、送電線の形だけではない。
一つの巨大なシステムとして、発電と消費を支え合う構造そのものである。
発電と消費を一致させる
電力網 では、電気を生み出す量と使う量を、常にほぼ一致させる必要がある。
朝になると家庭やオフィスの電力消費が増え、昼間には工場や商業施設が大量の電気を使う反面、夜になると需要は低下するが、季節や気温によっては冷暖房の利用が増えることもある。
需要が変化するたびに、発電所の出力も調整される。
発電量が不足すれば、電圧や周波数の安定が崩れる。反対に、使われる量を大きく上回って発電しても、電力網 は正常な状態を維持できない。
電力網 は、電気を運ぶ通路であると同時に、刻々と変化する発電と消費のバランスを保つシステムでもある。
周波数をそろえる
交流電力には、一定の周期で電流の向きが変わる周波数がある。
同じ 電力網 へ接続された発電機は、この周波数に合わせて回転している。多くの発電所が離れた場所にあっても、電気的には一つのシステムとして同期しているのである。
需要が急に増えると、発電機の回転にはわずかな負荷がかかり、周波数が下がろうとし、発電量が需要を上回ると、反対に周波数は上がろうとする。
こうした変化を検知し、発電所の出力を調整することで、電力網 は安定した周波数を維持している。
家庭の照明をつける小さな操作も、巨大な 電力網 全体から見れば、需要の変化の一部となる。
停電が広がるとき
電力網 のつながりは、安定供給を支える大きな力となる。
一方で、設備の故障や送電線の損傷が周囲へ影響を広げる場合もある。
一つの送電線が使えなくなると、その線を流れていた電力は別の経路へ移り、残された設備へ過大な負荷がかかれば、保護装置が作動し、さらに別の送電線や発電機が切り離されることがある。
この連鎖が広がると、広い地域に及ぶ大規模停電へ発展する。
そのため 電力網 には、異常を検知して故障部分を素早く切り離す保護装置や、電力を別の経路へ流すための複数の送電ルートが設けられている。
すべてをつなげるだけでは、安定したネットワークにはならない。
必要なときに守る範囲を切り分け、全体への影響を抑える仕組みも欠かせない。
地域を越える電力
電力網 が広い範囲でつながると、地域ごとの需要や発電量の違いを補い合えるようになる。
天候によって 水力発電 や 風力発電 の出力が変化しても、別の地域から電力を受け取ることができるし、発電設備の点検や停止があっても、他の発電所から供給を補うことができる。
一方で、地域によって使われる交流の周波数や設備の規格が異なる場合、そのままでは電気をやり取りできないこともある。
日本では東日本で50ヘルツ、西日本で60ヘルツが使われている。両地域の間では、周波数変換設備を通して電力が融通されている。
電力網 の広さだけでなく、異なるシステムをどのようにつなぐかも、安定供給を左右している。
再生可能エネルギーと電力網
従来の 電力網 は、大規模な発電所から利用者へ向かって電気が流れる構造を中心に発展してきたが、太陽光発電 や 風力発電 の普及によって、この流れは変わり始めている。
家庭の屋根や地域の発電設備から電気が送り込まれ、電力の流れが一方向ではなくなり、日照や風の強さによって発電量が変化するため、需要だけでなく供給も短い時間で変動する。
こうした変化に対応するため、蓄電池、需要調整、地域間連系、発電量の予測などが組み合わされるようになった。
電力網 は、電気を届ける受動的な設備から、多数の発電源と利用者を調整する、より柔軟なシステムへ変化している。
電気を蓄えるという選択
電気は、つくられた瞬間に使われることを基本としてきた。
しかし、蓄電池や揚水発電などを利用すれば、需要が少ない時間帯の電力を別の形で蓄え、必要なときに再び電力として送り出すことができる。
発電量が多いときに蓄え、需要が増えたときに放出する。
この時間の調整が加わることで、発電と消費をその瞬間ごとに直接一致させるだけでなく、時間を越えてバランスを取ることが可能になる。
再生可能エネルギーの導入が進むほど、電力を運ぶ機能とともに、いつ使うかを調整する機能の重要性も高まっていく。
見えない巨大システム
家庭でスイッチを入れると、照明はほとんど瞬時に点灯する。
その背後では、発電所の出力、送電線の状態、電圧、周波数、地域ごとの需要が絶えず監視されている。
どこか一つの設備だけが、電力供給を支えているわけではない。
発電所から家庭まで続く多くの設備と、それらを監視し調整する人や制御システムが、同じ瞬間に機能することで電気は届けられる。
電力網 は、普段はほとんど意識されない。
しかしそれは、社会の活動に合わせて絶えず状態を変えながら、都市と産業を動かし続ける巨大なインフラである。
Archive Point
Power Grid は、発電所で生み出された電気を利用場所へ運ぶためのネットワークである。
高い電圧による送電、変電所での電圧変換、発電と消費の調整、周波数の維持、異常から全体を守る保護システム。
これらが一体となることで、電気は必要な場所へ安定して届けられている。
エネルギー源や発電方法が変化しても、電力を社会全体へ結びつける役割は残り続ける。
発電機が回転を電気へ変える装置だとすれば、電力網 は、その電気を社会の活動へつなぐ仕組みである。
