MapLibre GL JS第72课：用boxZoomEnd回调选择要素

原创于 2026-06-30 20:49:39 发布 · 7 阅读

1 ·

本内容遵循CC 4.0 BY-SA版权协议

GEO检测

标签

#javascript #MapLibre GL JS #GIS #Mapbox #Marker

MapLibre GL JS教程专栏收录该内容

73 篇文章

订阅专栏

📌 学习目标

掌握用boxZoomEnd回调选择要素的实现方法
理解相关API的使用
能够独立完成类似功能开发

🎯 核心概念

使用boxZoomEnd回调通过Shift-拖动选择要素。

💻 完整代码

<!DOCTYPE html>
<html lang="en">
<head>
    <title>Select features with a boxZoomEnd callback</title>
    <meta property="og:description" content="使用 boxZoomEnd 回调通过 Shift 拖动选择要素，而不是将地图适配到拖动的框。" />
    <meta property="og:created" content="2026-02-25" />
    <meta charset='utf-8'>
    <meta name="viewport" content="width=device-width, initial-scale=1">
    <link rel='stylesheet' href='https://unpkg.com/maplibre-gl@5.24.0/dist/maplibre-gl.css' />
    <script src='https://unpkg.com/maplibre-gl@5.24.0/dist/maplibre-gl.js'></script>
    <style>
        body { margin: 0; padding: 0; }
        html, body, #map { height: 100%; }
        #ui {
            position: absolute;
            top: 10px;
            left: 10px;
            z-index: 1;
            max-width: 360px;
            padding: 8px;
            border-radius: 4px;
            background: rgba(255, 255, 255, 0.9);
            font: 13px/1.4 sans-serif;
        }
    </style>
</head>
<body>
<div id="map"></div>
<div id="ui">
    Shift + drag with <code>boxZoomEnd</code> (no default zoom). Selected: <span id="selected-count">0</span>
    <button id="clear-selection" type="button">Clear</button>
</div>
<script>
    const BASE_LAYER_ID = 'earthquakes-base';
    const SELECTED_LAYER_ID = 'earthquakes-selected';
    const selectedCountElement = document.getElementById('selected-count');

    const map = new maplibregl.Map({
        container: 'map',
        style: 'https://demotiles.maplibre.org/style.json',
        center: [-100, 40],
        zoom: 2.8,
        boxZoom: {
            boxZoomEnd: (mapInstance, p0, p1) => {
                const features = mapInstance.queryRenderedFeatures([
                    [Math.min(p0.x, p1.x), Math.min(p0.y, p1.y)],
                    [Math.max(p0.x, p1.x), Math.max(p0.y, p1.y)]
                ], {layers: [BASE_LAYER_ID]});
                const ids = [...new Set(features.map((feature) => feature.id).filter((id) => id != null))];
                setSelectedIds(ids);
            }
        }
    });

    function setSelectedIds(ids) {
        selectedCountElement.textContent = String(ids.length);
        if (map.getLayer(SELECTED_LAYER_ID)) {
            map.setFilter(SELECTED_LAYER_ID, ['in', ['id'], ['literal', ids]]);
        }
    }

    document.getElementById('clear-selection').addEventListener('click', () => setSelectedIds([]));

    map.on('load', () => {
        map.addSource('earthquakes', {
            type: 'geojson',
            data: 'https://maplibre.org/maplibre-gl-js/docs/assets/earthquakes.geojson',
            promoteId: 'id'
        });

        map.addLayer({
            id: BASE_LAYER_ID,
            type: 'circle',
            source: 'earthquakes',
            paint: {'circle-radius': 4, 'circle-color': '#1f78b4', 'circle-opacity': 0.65}
        });
        map.addLayer({
            id: SELECTED_LAYER_ID,
            type: 'circle',
            source: 'earthquakes',
            paint: {'circle-radius': 6, 'circle-color': '#ff6b00', 'circle-opacity': 0.95},
            filter: ['in', ['id'], ['literal', []]]
        });
        setSelectedIds([]);
    });
</script>
</body>
</html>

🔍 代码解析

1. 初始化地图

使用 new maplibregl.Map() 创建地图实例，配置美国区域作为初始视图。

2. 关键配置项

boxZoom配置: 自定义boxZoom行为，使用boxZoomEnd回调
queryRenderedFeatures(): 查询框选范围内的要素
setFilter(): 使用过滤器高亮选中要素
Set去重: 使用Set数据结构去除重复ID

3. 核心逻辑

Shift+拖动触发框选模式
boxZoomEnd回调中计算框选矩形范围
queryRenderedFeatures查询框内所有要素
使用filter表达式高亮显示选中要素

⚙️ 参数说明

参数	类型	必填	说明
p0, p1	Point	是	框选矩形对角坐标
layers	string[]	否	只查询指定图层
filter	expression	-	设置图层过滤器

🎨 效果说明

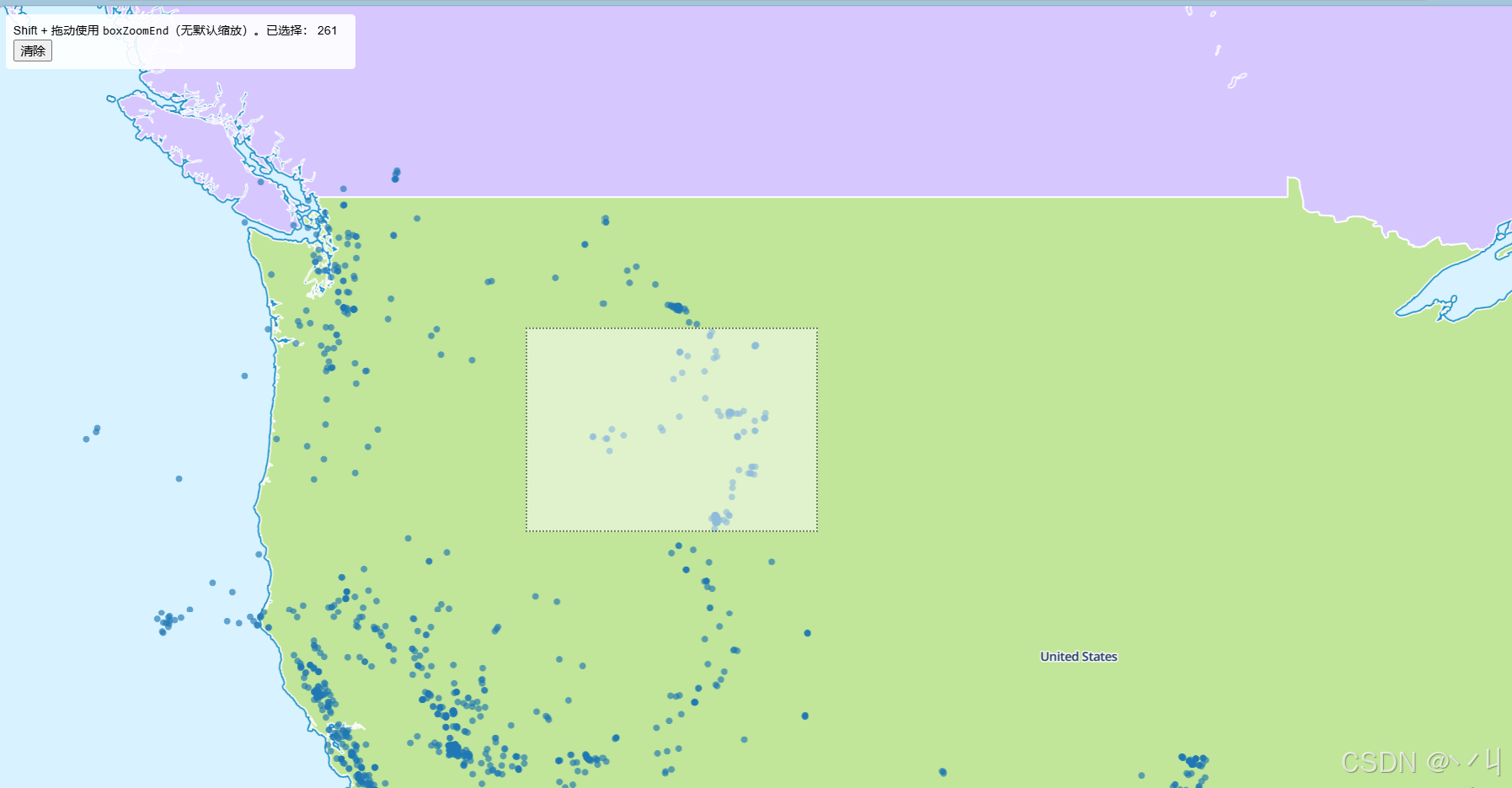

在这里插入图片描述

运行代码后，地图显示美国区域，包含地震数据点。Shift+拖动可以在地图上画出一个选择框，框内的地震点会被高亮显示，选中数量会在界面顶部显示。点击Clear按钮可清除选择。

💡 常见问题

Q1: 框选没有反应？
A: 检查以下几点：

确认按住了Shift键再拖动
检查boxZoom配置是否正确
确认数据源包含id字段

Q2: 为什么需要Set去重？
A: 同一个要素可能被多个图层引用，使用Set去重得到唯一的要素ID列表。

Q3: 如何同时选择多个图层？
A: 修改queryRenderedFeatures的layers参数：

queryRenderedFeatures(bounds, {layers: ['layer1', 'layer2']})

📝 练习任务

基础练习：修改选中点的样式（颜色、大小）
进阶挑战：添加双击清除选择功能
拓展思考：如何实现多选（累加选择）？
综合实践：创建一个框选数据导出功能

🌟 最佳实践

用户体验: 提供清晰的选择反馈（高亮+数量统计）
状态管理: 及时更新选中状态和UI显示
性能优化: 使用Set去重避免重复处理
交互设计: 提供清除选择的便捷方式
数据导出: 支持将选中数据导出为JSON或CSV

🔗 延伸阅读

Map API文档
MapLibre GL JS 官方文档
[下一课预告]：将继续学习地图图层的基础知识

本文是MapLibre GL JS实践课程系列的一部分，欢迎关注收藏
