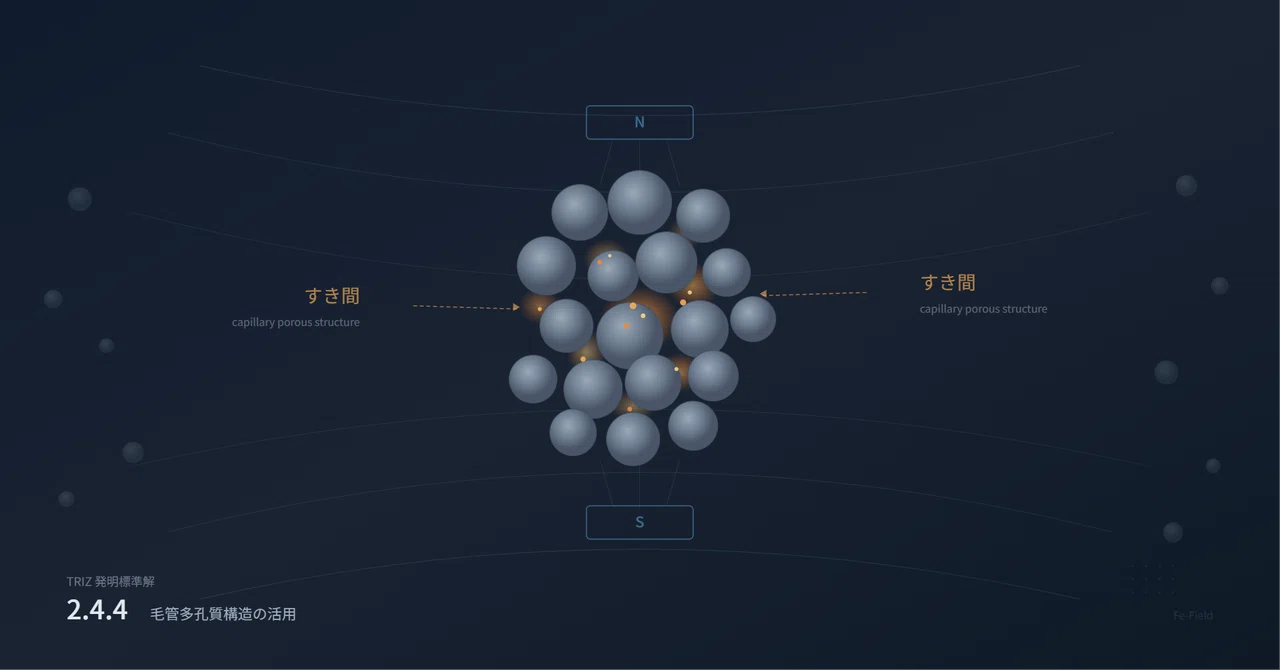

油を回収するのは鉄粉ではない。"すき間"だ──TRIZ発明標準解2.4.4「Fe-Fieldにおける毛管多孔質構造の活用」
3行でわかるこの記事
標準解2.4.4は「Fe-Fieldで自然にできた毛管多孔質構造を、そのまま機能体として使え」という解法です。
磁性研磨（MAF）では、磁場で集まった粒子がブラシ状の集合構造をつくり、その空隙が研磨液を保持・供給します。
同じ発想が、油流出回収やレーザープリンタの磁気ブラシ現像にまで広がっています。
海に広がる原油を、どう回収するか？
想像してみてください。海面に広がった黒い油膜。風に流され、刻一刻と広がっていく。
一般的な対策は、オイルフェンスで囲い、スキマーで吸い取り、分散剤で分解する方法です。しかし海は荒れますし、油膜は薄く広い。回収率は天候と時間に大きく左右されます。
ここで、こんな提案があります。鉄粉を撒け。
磁性を持つ粒子を油膜に振りかけると、粒子が油に絡みつきます。そのまま磁石を近づければ、油ごと持ち上がる──。MITは2012年にこの方式を発表し、特許も出願しました。EUのCLEANMAGプロジェクトは磁気回収船まで試作しています。
絵空事ではありません。他にも複数のプロジェクトや製品が存在しています（詳しくは後述します）。ただし、油流出対応の主流手法として広く定着しているとも言いにくいのが実情です。磁気回収は有望だが、まだ発展途上の技術群というのが正直なところでしょう。
でも今日の記事の主役は、実は油回収ではありません。
「鉄粉を磁場で集めたとき、粒子の間にできる"すき間"を使え」──これがTRIZ発明標準解2.4.4の核心です。そしてそれをいちばんきれいに体現している技術は、別のところにあります。
磁場でつくる「見えないブラシ」──磁性研磨
削れない場所を、どう磨くか
金属部品の表面仕上げは、ものづくりの最終工程であり、地味ですが極めて重要なプロセスです。特に厄介なのが複雑な内面の仕上げ。
たとえば、3Dプリンタ（金属積層造形）で作った部品。設計の自由度は飛躍的に上がりましたが、内部に複雑な流路や空洞を持つ部品が増えた結果、「外からは手が届かない面」をどう仕上げるかが深刻な課題になっています。
従来の研磨工具は「固い砥石」や「研磨紙」です。形が決まっているので、曲がりくねった内面には入っていけませんし、追従もしません。かといって放置すれば、積層造形特有の表面粗さが残り、疲労寿命や流体特性に悪影響が出ます。
ここに登場するのが磁性研磨（Magnetic Abrasive Finishing: MAF）です。
Before：形の決まった工具では届かない
複雑な内面を持つ金属部品──パイプの内側、曲がった流路、入り組んだキャビティ。従来の研磨手法では、工具の形状が制約になります。砥石は曲がれませんし、研磨紙は押し付ける手段がありません。
転換点：粒を集めて「構造」をつくる
MAFのアイデアは単純にして大胆です。

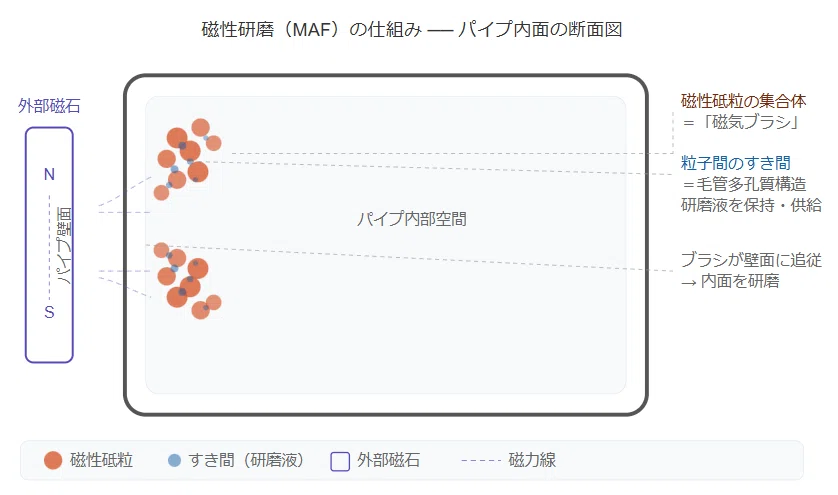

磁性砥粒（鉄粉に砥粒を混合・焼結したもの）を加工対象の内部に投入し、外部から磁場をかけます。すると粒子が磁力線に沿って集合し、柔軟なブラシ状の構造体を自然に形成します。
この「磁気ブラシ」は固い砥石とはまったく違います。柔らかく、曲面に追従し、磁場の方向を変えれば形も変わる。被加工物とブラシの間に相対運動を与えると、ブラシが表面をなぞりながら微細な切削を行います。
After：構造が曲面に追従し、すき間が研磨液を運ぶ
ここからが2.4.4の本丸です。
磁気ブラシは「粒子の集合体」ですから、粒子間には必然的にすき間──毛管多孔質構造ができます。この空隙が研磨液を保持し、加工点へ供給しやすい構造として働きます。

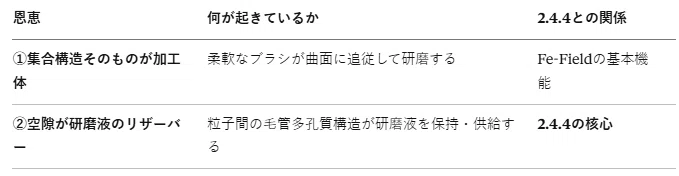

つまり、MAFでは二重の恩恵を得ています。
個々の粒子が削っているのではありません。粒子が集まってできた「構造」が主役です。磁場を変えればブラシの形も密度も変わりますから、加工条件の制御性も高い。
MAFには実用化例があり、磁気バレル仕上げ機などの市販装置も存在します。金属積層造形部品の内面仕上げに対するMAFの有効性は、近年のレビュー論文でも体系的にまとめられています。
ここまでの結論
磁性研磨（MAF）では、磁場で磁性砥粒が集まって「柔軟なブラシ構造」をつくる。このブラシは形が変わる工具として機能し、その粒子間の空隙は研磨液を保持・供給する毛管多孔質構造として機能する。粒子を集めたら、すき間も使え。 これが2.4.4の核心です。
Su-Fieldモデルとの対応
標準解2.4.4の定義
Fe-Fieldの効率は、多くのFe-Fieldに特徴的な毛管多孔質構造を活用することで向上させることができる。

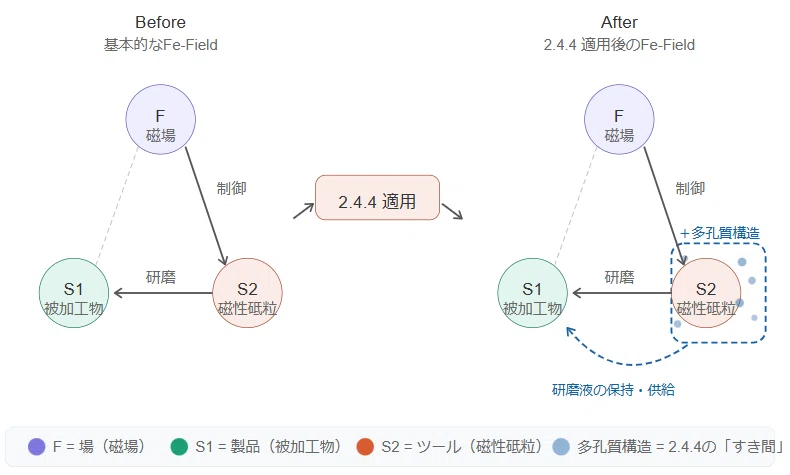

磁性研磨をSu-Fieldモデルで読み解いてみましょう。
Before（基本的なFe-Field）：
S1（製品）: 被加工物（金属部品の内面）
S2（ツール）: 磁性砥粒
F（場）: 磁場
磁場（F）で磁性砥粒（S2）を集合させ、被加工物（S1）を研磨します。ここまでは基本的なFe-Fieldの構成です。
After（2.4.4の適用）：
集合した磁性砥粒の間にできた毛管多孔質構造を活用します。空隙が研磨液を保持・供給することで、研磨の効率と品質が向上します。
ポイントは、S2（磁性砥粒）を磁場で集めた時点で、多孔質構造は"おまけ"として自動的にできているということです。2.4.4は「そのおまけを意図的に使え」と言っています。新しい物質を足すのではなく、Fe-Fieldが本来持っている構造的特徴に気づけ、という標準解です。
発展途上の挑戦──油流出回収への応用
冒頭で触れた油流出回収の話に戻りましょう。
磁性粒子を油膜に振りかけて磁石で回収する──このアイデアの裏にも、2.4.4の発想が潜んでいます。磁性粒子が集合すると、粒子間に空隙ができます。この空隙や表面性状が、油を吸着・保持しやすくする。回収しているのは粒子そのものではなく、粒子間の構造だ、という見方です。

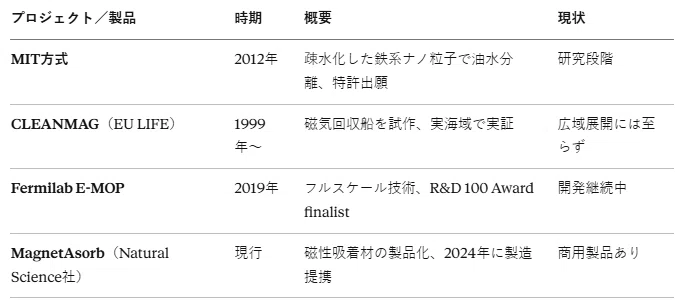

ただし、先に正直に書いた通り、この分野はまだ発展途上です。主な技術開発の動向を整理します。
注意したいのは、実用化が進んでいる製品の多くは「ただの鉄粉」ではなく、磁性を持たせた複合吸着材やスポンジ系に進化していることです。安全性、浮力、再利用性、環境負荷といった実用要件を満たすために、材料自体が高機能化しています。
それでも、出発点にある発想は同じです。粒子を集めて、そのすき間で液体を捕まえる。 2.4.4が示す原理が、現実の技術開発を方向づけている一例と言えるでしょう。
あなたのプリンタにも「磁気ブラシ」がいる
もう一つ、身近な例を挙げておきます。
レーザープリンタの中には、磁気ブラシ現像という仕組みが使われています。キャリア（磁性粒子）とトナーが磁場の中でブラシ状の構造を形成し、そのブラシがトナーを感光体に搬送します。
厳密には、乾式トナーの搬送なので「毛管多孔質構造で液体を保持する」という2.4.4のど真ん中ではありません。でも「磁場で粒子を集めて、その集合構造を機能体として使う」という発想は共通しています。
毎日使っているオフィス機器の中に、Fe-Fieldの「構造を使う」思想が埋め込まれている。そう気づくと、2.4.4が急に身近に感じられませんか。
関連する標準解との接続

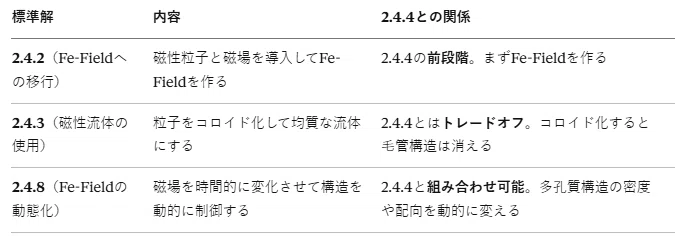

2.4.4は、Fe-Fieldの発展ラインの中で以下のように位置づけられます。
ポイントは、2.4.3と2.4.4の関係です。粒子をコロイドレベルまで微細化すると、粒子間の「すき間」は消え、均質な流体になります。つまり2.4.3に進むと、2.4.4が活用する毛管多孔質構造はなくなる。これは矛盾ではなく、目的に応じた使い分けです。多孔質構造が欲しいなら2.4.4、均質な流体挙動が欲しいなら2.4.3。
2.4.8との組み合わせも有効です。磁場を時間的に変化させれば、多孔質構造の密度や配向をリアルタイムで変えられます。MAFで磁場強度を変えてブラシの剛性を調整するのは、まさに2.4.4と2.4.8の合わせ技です。
自然界のアナロジー──苔の毛管構造
最後に、自然界からもう一つ。
苔は根を持ちません。土壌から水を吸い上げる仕組みがないのです。にもかかわらず、岩の上でも屋根の上でも生きています。
秘密は、微細な葉の重なりが作る毛管構造です。葉と葉のわずかなすき間が毛管力で空気中の水分を捕まえ、保持します。雨が降らなくても、霧が出れば水を得られる。
これはまさに「集合体のすき間が機能する」パターンです。磁性砥粒の集合体が研磨液を保持するのと、苔の葉が霧の水分を保持するのと、原理は同じ。構成要素そのものではなく、構成要素が集まったときにできる「すき間の構造」が、システムの性能を決めています。
適用チェックリスト
こんな状況なら2.4.4を試す
すでにFe-Field（磁性粒子＋磁場）を使っているが、性能をさらに上げたい
磁性粒子を集合させた結果できる構造（ブラシ、フィルター、層など）に、別の機能を持たせたい
液体の保持・搬送・フィルタリングが課題で、既存のFe-Fieldに毛管構造が存在する
新しい物質を追加せずに、今あるFe-Fieldの性能を引き出したい
3ステップ
自問する質問
「このFe-Fieldで、粒子の間のすき間は何かに使えないか？」
「今、別の部品が担っている機能を、この多孔質構造に肩代わりさせられないか？」
「磁場を変えることで、多孔質構造の特性も変えられないか？」
おわりに
磁性研磨のブラシは、誰かが設計した工具ではありません。磁場が粒子を集めたら、勝手にできた構造です。2.4.4が言っているのは、「その"勝手にできたもの"を見逃すな」ということ。
油回収の研究者たちも、プリンタの設計者たちも、苔も、同じことをやっています。集まった粒のすき間を、使っている。
次にFe-Fieldを見かけたら、粒子そのものではなく、粒子の間に目を向けてみてください。
関連記事
TRIZの概要
同一サブクラス: 2.4.2「Fe-Fieldへの移行」 / 2.4.3「磁性流体の使用」
参考文献
Altshuller, G. S. Standard Solutions (76 Standard Inventive Solutions), MATRIZ公式定義
Ahmad, S. et al. (2024). "A Review of Magnetic Abrasive Finishing for the Internal Surfaces of Metal Additive Manufactured Parts." Journal of Manufacturing and Materials Processing, 8(6), 261. https://www.mdpi.com/2504-4494/8/6/261
MIT News (2012). "How to clean up oil spills." https://news.mit.edu/2012/how-to-clean-up-oil-spills-0912
EU LIFE Programme. "CLEANMAG: Demonstration and large-scale application of the new magnetic method for the clean-up of waterborne oil spills." https://webgate.ec.europa.eu/life/publicWebsite/project/LIFE99-ENV-GR-000567
Fermilab News (2019). "Scaling up this floating coil: Meet the new prototype in electromagnetic oil spill remediation technology." https://news.fnal.gov/2019/10/scaling-up-this-floating-coil-meet-the-new-prototype-in-electromagnetic-oil-spill-remediation-technology/
Natural Science LLC. https://www.naturalscienceusa.com/
パウダーテック株式会社. 「電子写真用キャリアの機能」 https://www.powdertech.co.jp/en/products/carrier/effect/
