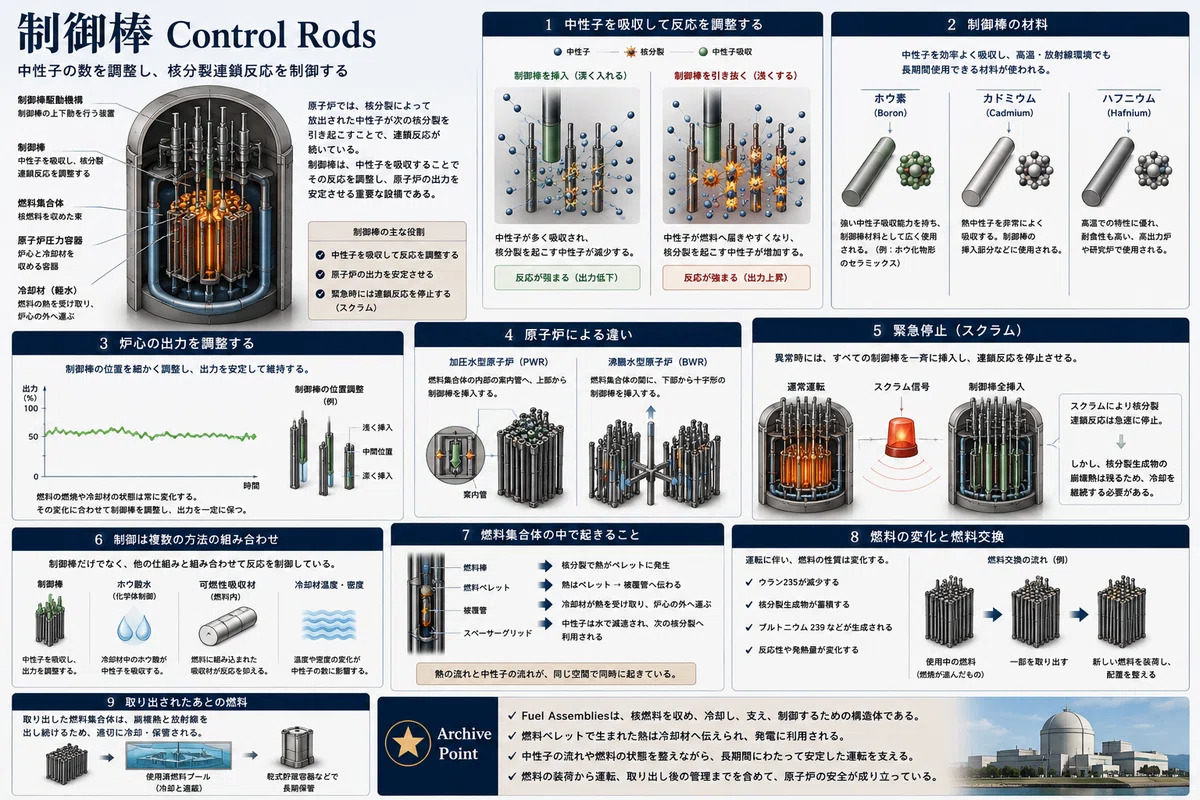

制御棒

原子炉での連鎖反応を発電に利用するためには、中性子の数を適切に保ち、出力を安定させる必要がある。
その役割を担うのが、Control Rods（制御棒）である。

制御棒は、中性子を吸収することで核分裂連鎖反応を調整する、原子炉の重要な制御設備である。

核分裂によって放出された中性子のすべてが、次の核分裂へ使われるわけではない。一部は炉心の外へ逃げ、一部は燃料以外の物質へ吸収される。

制御棒は、この中性子を意図的に吸収するために用いられる。
炉心へ制御棒を深く挿入すると、中性子が多く吸収され、核分裂を起こす中性子が減少し、反対に制御棒を引き抜くと、中性子が燃料へ届きやすくなり、核分裂連鎖反応が強まる。

制御棒には、中性子を吸収しやすい材料が使われる。
代表的なものには、「ホウ素・カドミウム・ハフニウム」などがある。
これらの材料は、中性子を効率よく吸収しながら、高温や放射線の環境でも長期間使用できるよう設計されている。

原子力発電所では、急激に出力を変化させるのではなく、一定の出力で安定して運転することが基本となる。

制御棒は、炉心へ出入りする位置を細かく調整することで、中性子の数を制御し、核分裂連鎖反応を安定した状態へ保つ。
運転中も、燃料の燃焼や冷却材の状態は少しずつ変化している。

制御棒の配置は、原子炉の種類によって異なる。
加圧水型原子炉（PWR）では、制御棒は燃料集合体の内部に設けられた案内管へ上部から挿入される。
一方、沸騰水型原子炉（BWR）では、十字形の制御棒が燃料集合体の間へ下部から挿入される構造が一般的である。

異常が発生した場合には、原子炉を速やかに停止する必要がある。
その際には制御棒を炉心へ一斉に挿入し、中性子を大量に吸収することで連鎖反応を停止させる。

この操作はスクラム（ SCRAM ）と呼ばれる。
スクラムによって核分裂連鎖反応は急速に止まるが、燃料内部では核分裂生成物の放射性崩壊による崩壊熱が残るため、原子炉を停止したあとも冷却を続ける必要がある。

原子炉の出力は、制御棒と複数の制御方法と組み合わせることで、炉心全体の反応を安定させている。

軽水炉では、水そのものが中性子を減速する役割を持ち、さらに冷却材へ溶かしたホウ酸などによって中性子の数を調整する方式も用いられる。
また、燃料へ組み込まれた可燃性吸収材も、運転初期の反応性を抑える役割を果たす。

原子炉では、核分裂連鎖反応が続いているからこそ発電が可能になる。
しかし、反応が必要以上に強くなれば、安全な運転は維持できない。
制御棒は、中性子の数を調整しながら、原子炉を臨界状態で安定して運転するための重要な設備である。

Control Rods は、中性子を吸収することで核分裂連鎖反応を制御する原子炉の制御設備である。
通常運転では原子炉の出力を安定させ、緊急時にはスクラムによって連鎖反応を停止させる役割を担っている。

核分裂のエネルギーを安全かつ継続的に利用するために、中性子の流れを調整し続ける原子炉の重要な制御機構である。
