お手頃ロープワークは、いい感じ　～手すりにまつわるエトセトラ ⑥

命綱いのちづな。文字通り、命を守る綱のこと。

このことば、介護の世界ではそのサービスの存在の象徴として使われることが多いように思うのですが。でも、転倒防止を考える手すり屋としては、実は文字通り命綱が大切な場面というのもあるのでは、ということは考えなくてはなりません。

というのも、前回の記事で、転倒そのものを

「ふらつき型転倒」
「脚掬われ型転倒」

の、ふたつに分類してみたのですが、そう考えたとき、支持基底面を拡げる手すりって、必ずしも固い棒である必要ってないよね？という、以前から抱いていた疑問を思い出したわけです。要は、身体が反力をどう貰うかの話だけじゃね？と。

というわけで、本日は手すりの親戚ともいえる、ロープと生活安全についてのお話です。

よく考えれば身近にある、ロープ手すり

この手すり雑学深堀りシリーズ「手すりにまつわるエトセトラ」も久しぶりの投稿なのですが、以前のこんな雑学ネタのときに、こんな記事を入れていたのです。

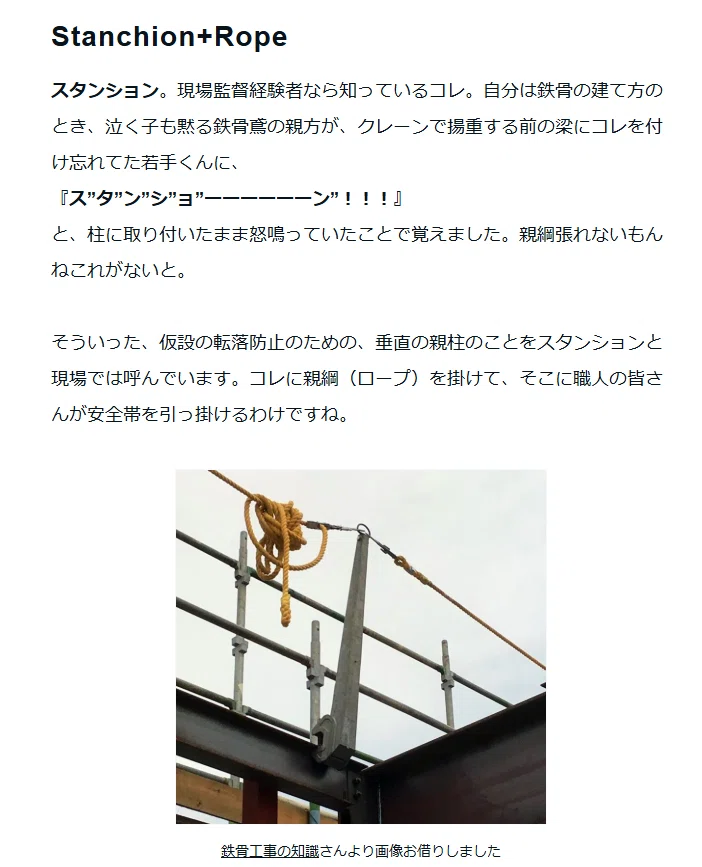

そう、建築現場では、手すりは親綱というロープで常に代用されている。そして文字通り、転落事故から命を守っているわけです。

また、トップ画像は登山のときのトラバースロープをイメージしてgeminiさんにお願いした奴です。山男山女の皆様や、ボーイスカウトの少年少女には、ロープワークが身についている方も多いのではないでしょうか。綱や鎖に命を懸けて登っていく、そんな体験をした方もきっといるはずです。

でも、ちょっとデリケートな点もあります。それは、荷重の伝達がロープの向きのみ、でなされるという点。手すりは曲げに対する抗力がすぐに発生するけど、ロープはその条件があるのです。

ロープ手すりの、条件を考える

固定に様々な工具や部品が必要な手すりに比べて、ロープは比較的お手軽。なぜなら「結ぶ」という技術ひとつで、固定ができるから。

なので、ロープの選定と、ちゃんと結ぶ技術、結ぶ相手の見立て、その辺が安全なロープ張りに必要になりそうです。

どのくらいの強度が必要なんだろう？

その疑問、先人の研究を調べるのが早い。なので先ほどの画像の、現場での親綱というロープ手すり、まずはその性能を見てみましょう。あれ、転落防止用ですからね。

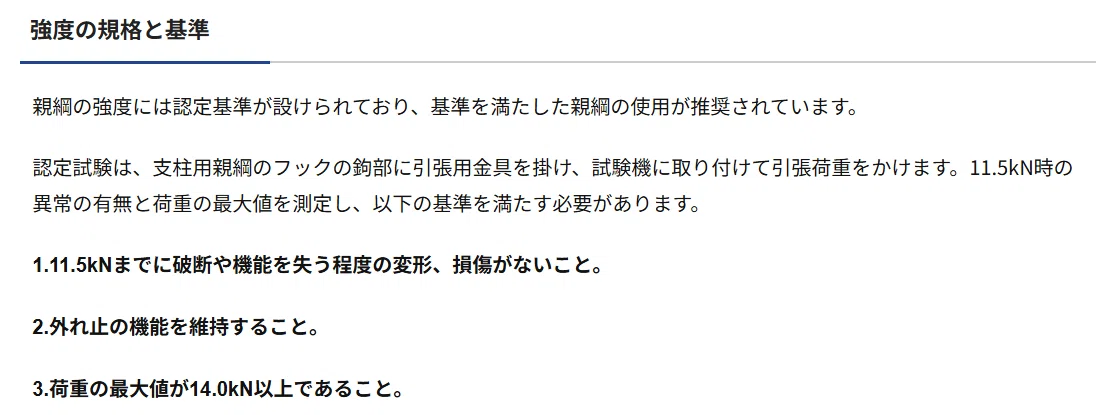

14.0kN≒1428㎏fがどうやら切断荷重の基準らしい。1.4トンか。親綱は人が落っこちるときの安全確保用ですからね。その転落時の衝撃も受け止める必要がある。

そして、関連論文などを読むと、あまり緩く張ったときは、いざという時の荷重が大きくなる。なので30㎏f以上の引っ張り力を与えて張ることが推奨されております。なるほど。ゆるゆる張りはいざという時、ドンという衝撃が加わっちゃうので強度的に不利なわけですね。

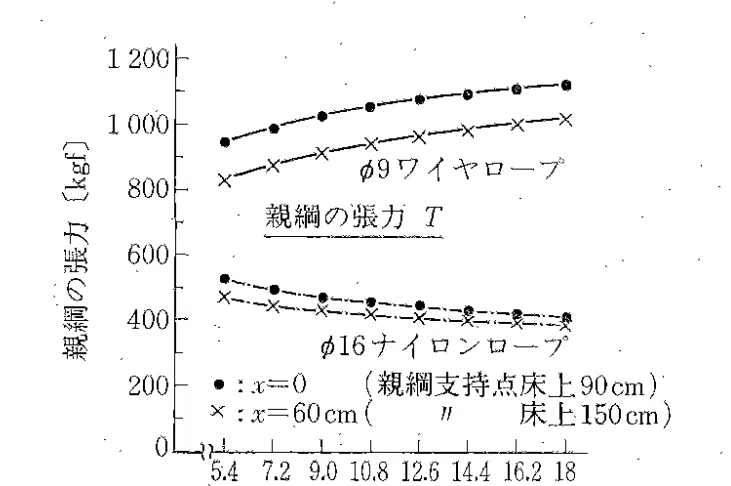

人が転落したときの親綱の張力Ｔについてもバッチリ記述がありました。ナイロンロープで400～500㎏f程度。手すりならそこまでの強度は不要かな、という見立てもできますね。先の切断強度、安全率を3倍くらいみている、ということでもありました。

素材はどんなのがいいのかな？

ロープで大事なのは、切れないこと。登山用ザイルだと、9.5mm径で1トンくらいの引張力に耐えるそうなのですが、手すりに使うにはちょっとオーバースペックかな、ということで、ご近所のDIYのお店を覗いてみます。

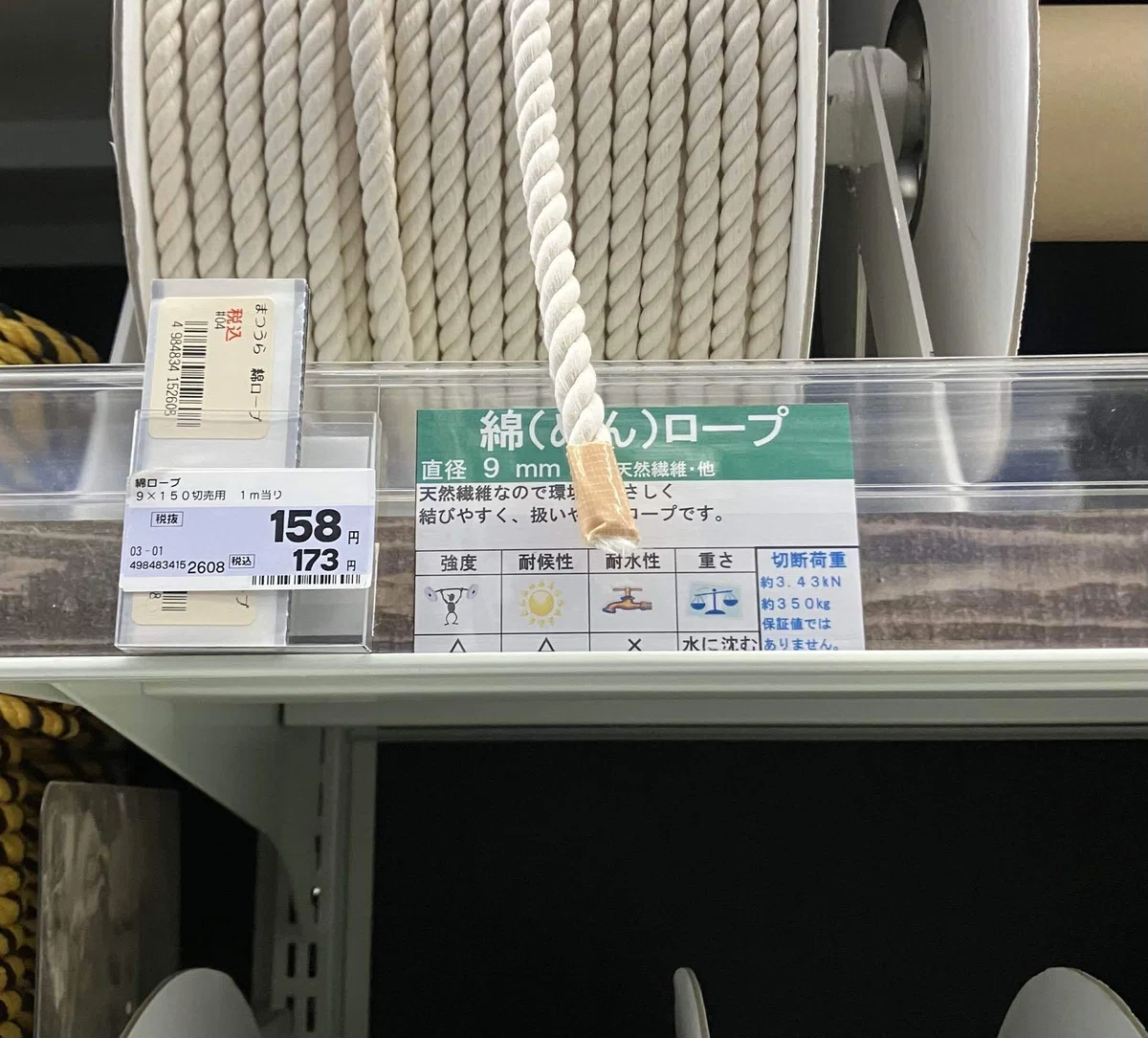

手触りの良い、φ9mmの綿ロープですが、対候性と耐水性のなさを考えると室内専用になります。そして切断荷重は350㎏f。

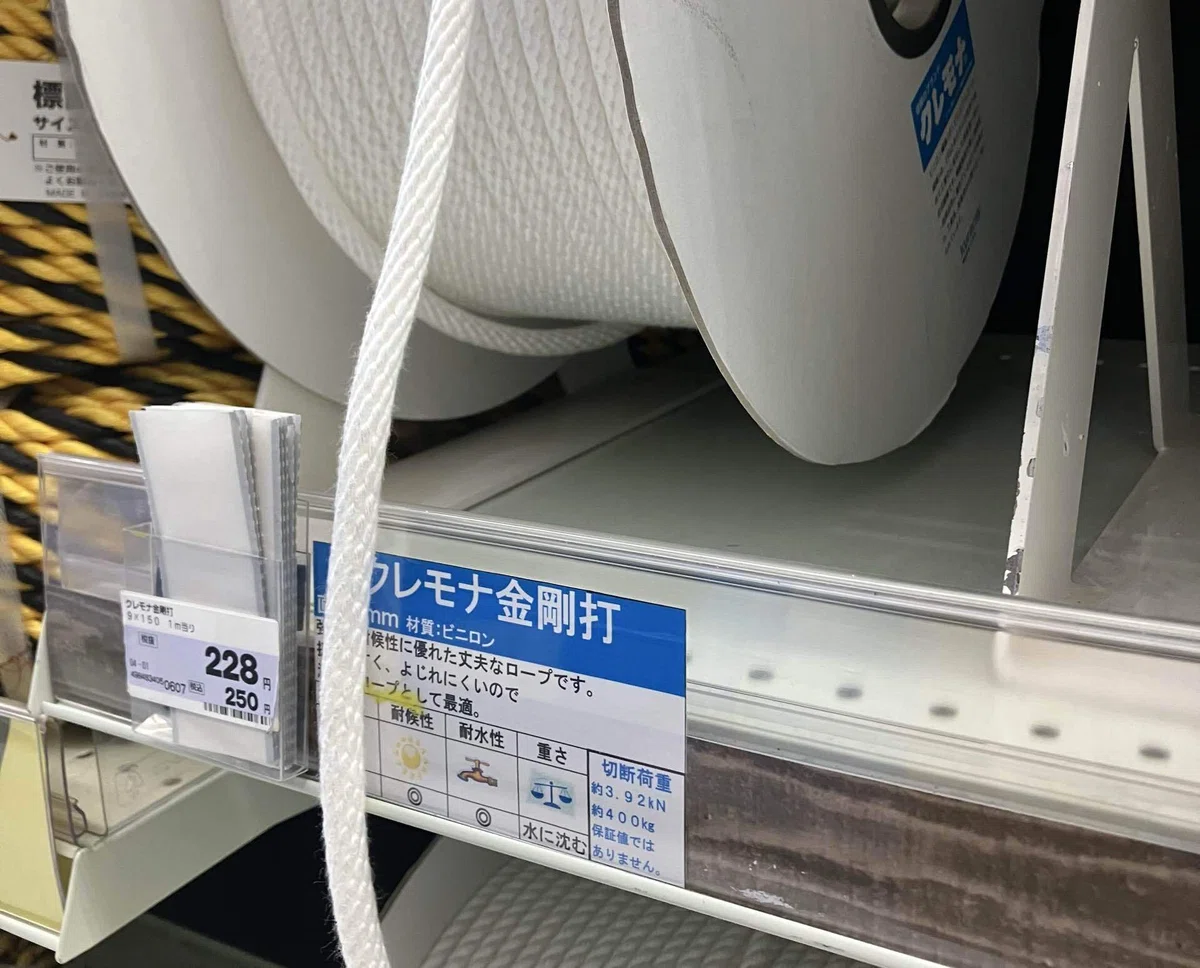

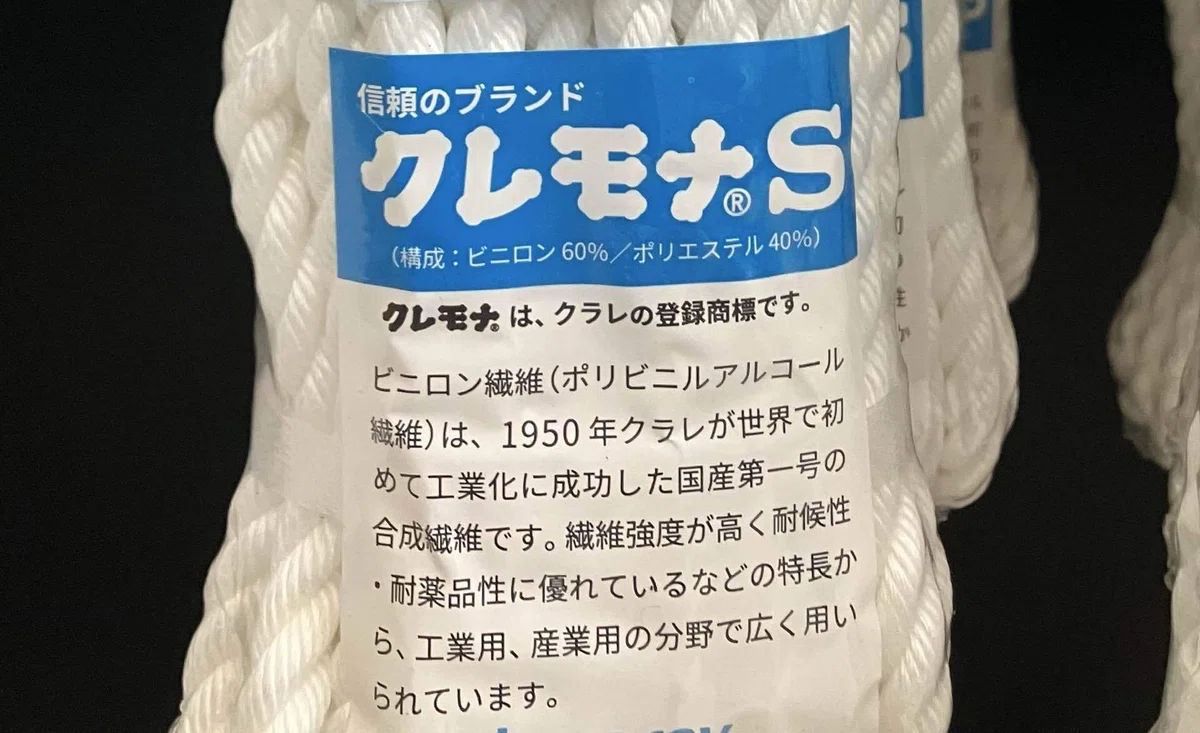

おススメはこのあたり。耐候性・耐水性ばっちりの、φ9mmクレモナ金剛打ロープ。切断荷重は400㎏fです。

ちなみにクレモナって何？という方には、こちらを。建築学を学んだ方は、なんかそんな図法があったな、と思い出すかもしれませんが、まったく無関係でした。かく言う自分もこの素材、よく知りませんでした…。

端はどこに結ぶ？　

なお、ロープの引張力がそれだけ必要という事は、それが取り付く場所にもその強度が必要。なので、最低でも全体重をかけてびくともしない強度がないと、利用者さんの支持基底面を広げることはできません。

でも、利用者さんのふらつきを改善する(転びかかった時のリカバリー)という意味では、押すと動いてしまう木の幹でも有効かな、と思うところもあります。すぐ折れてしまうようなところは論外ですが。
また金具などを取り付けて対応する場合も、その基準(400kgf)が参考になるかも。ヨットなどにつかう、マリン用のステンレス金物なんていいですね。ちょっとお高いですけど。

そのロープが、ふらつき型転倒への対応かどうか、という視点でご判断いただければ。

さあ、パッツン張ってみよう

ロープはテンション（引張力）を伝達するもの。でも両端が固定されていれば、その引張力が直角方向に転換できるわけですね。

でも、繊維の塊だけに、新品だとちょっと世話が焼けるところもあります。それは育成が必要なこと。伸びるんですね、ロープって。なので、使っているとそれで緩みが出ることがあり、特に荷締めなどでは事故の元になったりするそうで。なので、あらかじめロープに荷重をかけて延ばしておく、プレテンション加工をしたものあるそうです。ロープ、奥が深い。

そんなことから考えると、張った後に締め直しが簡単にできる結び方が良さげです。そこで必要になるのが、ロープワークです。

片方はがっちり結んで、もう片方がスライドできるといいのかな？

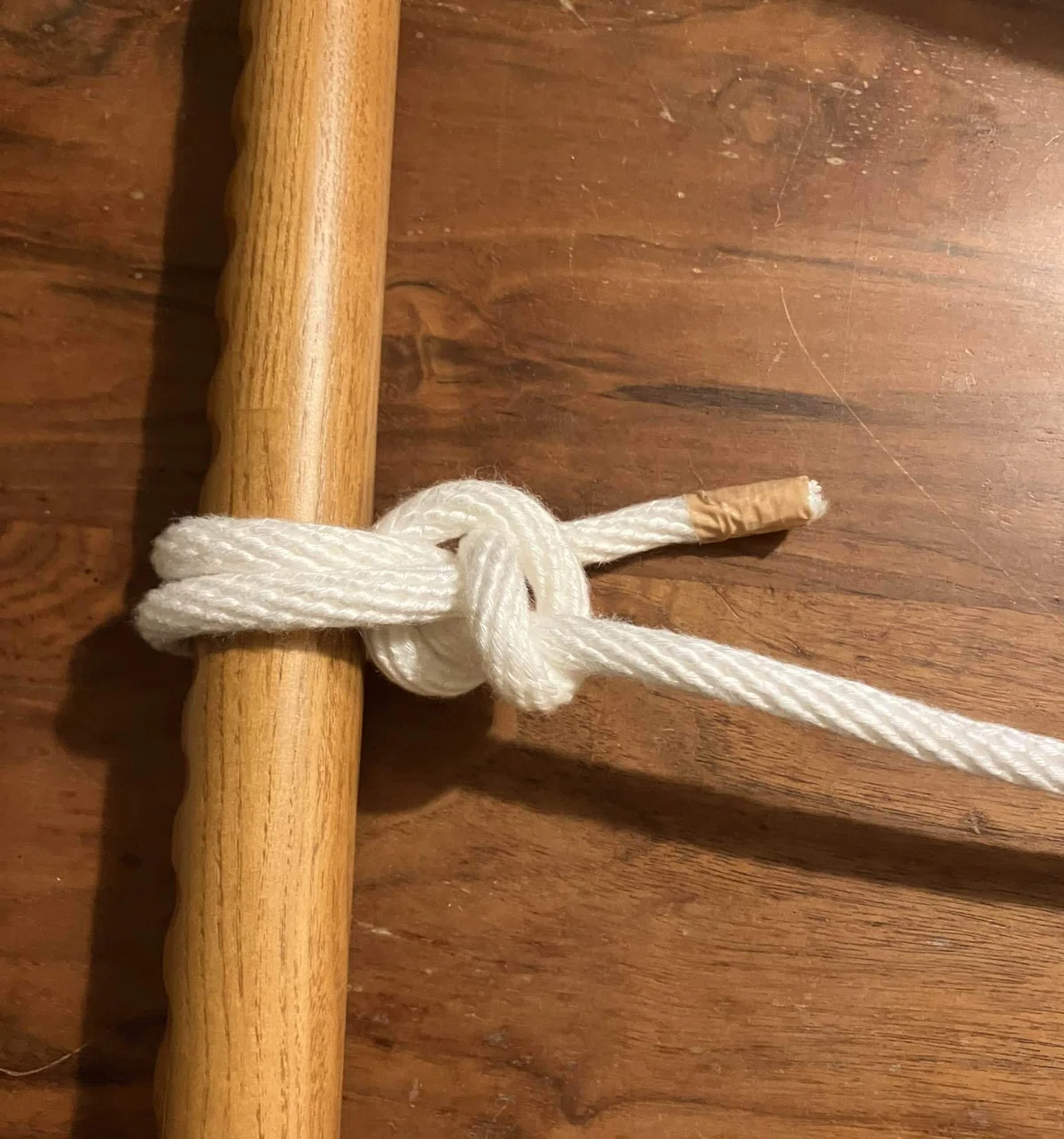

いろいろやってみたんですが、片側自在結びだとテンションが弱いので、がんばって両側アンカーヒッチで留めちゃうのがいいかもしれない。南京みたいに引き締められて、シンプルな奴があるといいのですけどね。

ロープワーク、自分も覚えておいて困ることはないので、どんなのがいいのか研究しておきます。後日こっそり更新するかも。

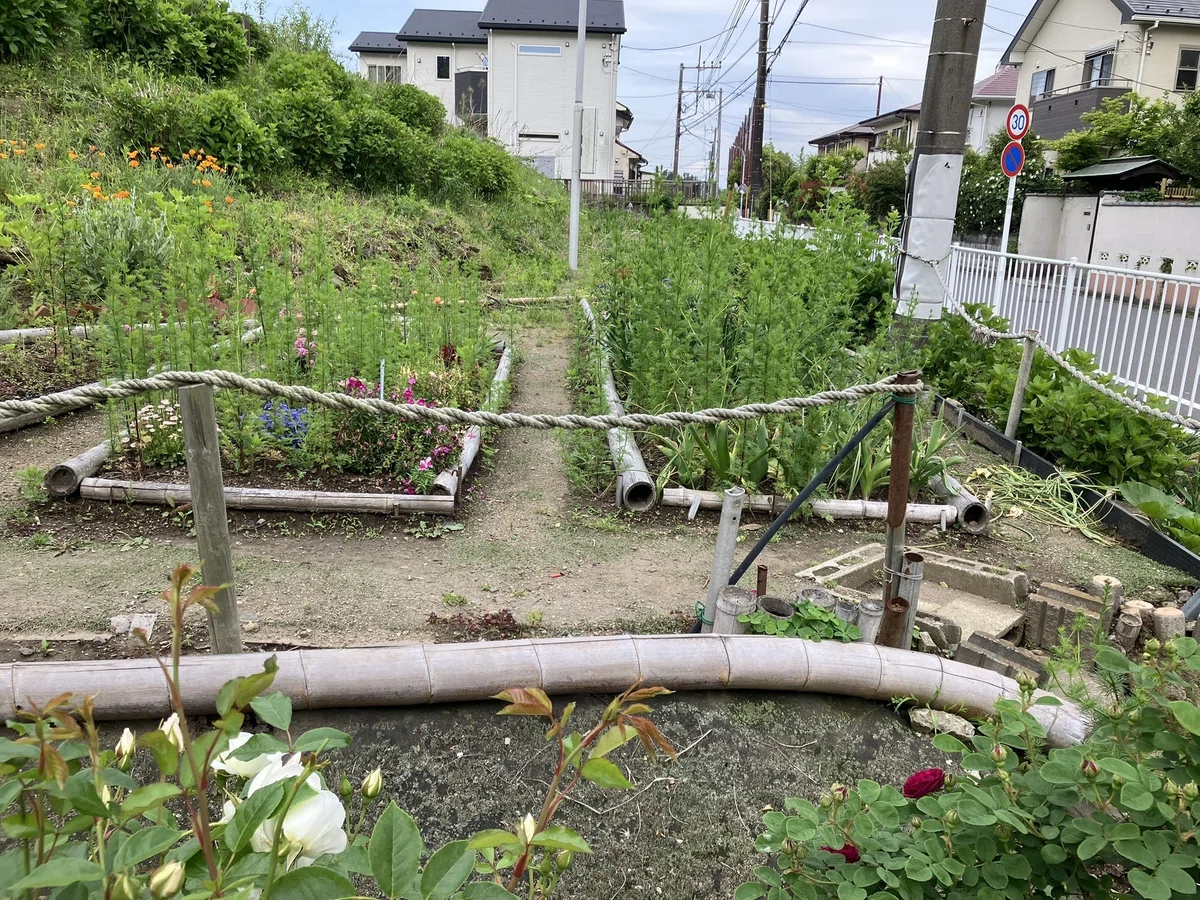

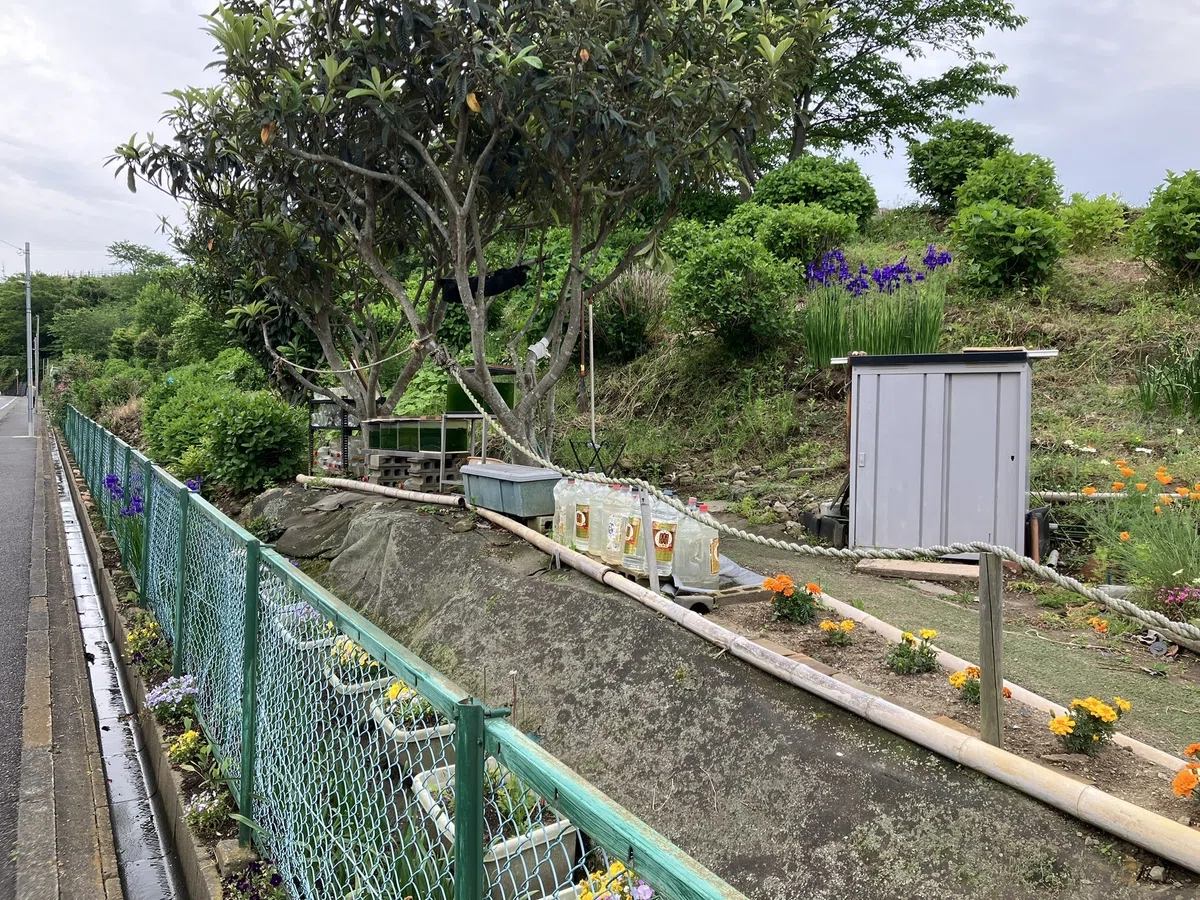

なお、副業先の近くにロープで張った手すり？を見つけたのも、この記事を書くきっかけだったんですけど、

最近通りかかったら、一部ちょいとマシな感じに張りなおされておりました。そういうメンテが可能なのは、ロープ手すりのメリットですよね。

苦肉の策でも、無いよりずっといい

このロープ横手すり、どんなところなら活用できるかな、と手すり屋が考えていると言いますと。

・介護保険の住宅改修費を使いたくないと考えている利用者さん
・大掛かりな工事を望まない利用者さん
・貸与品手すりを入れたくない、入れられない利用者さん
・外部通路が長く複雑な利用者さん
・植木を掴んで手すり代用にしている利用者さん

こんな方に、我々環境整備担当の人間が出来ることって、介護保険前提ではあんまり無いんですよね。
でもロープが掛けられる環境があるなら、まだ危険箇所に手を入れられる。ロープならそこまで費用も掛からないし、ご家族の対応でも可能、それであといま一歩、転倒リスクを減らすことが出来るのでは、と思ったのでした。

でも、ロープが脱落すると即転倒、となる危険もある。なので、ちゃんとした結び方を選ぶこと、結び先の強度があること、ロープの強度を確保すること、などのガイドになればと思った次第であります。

※余談

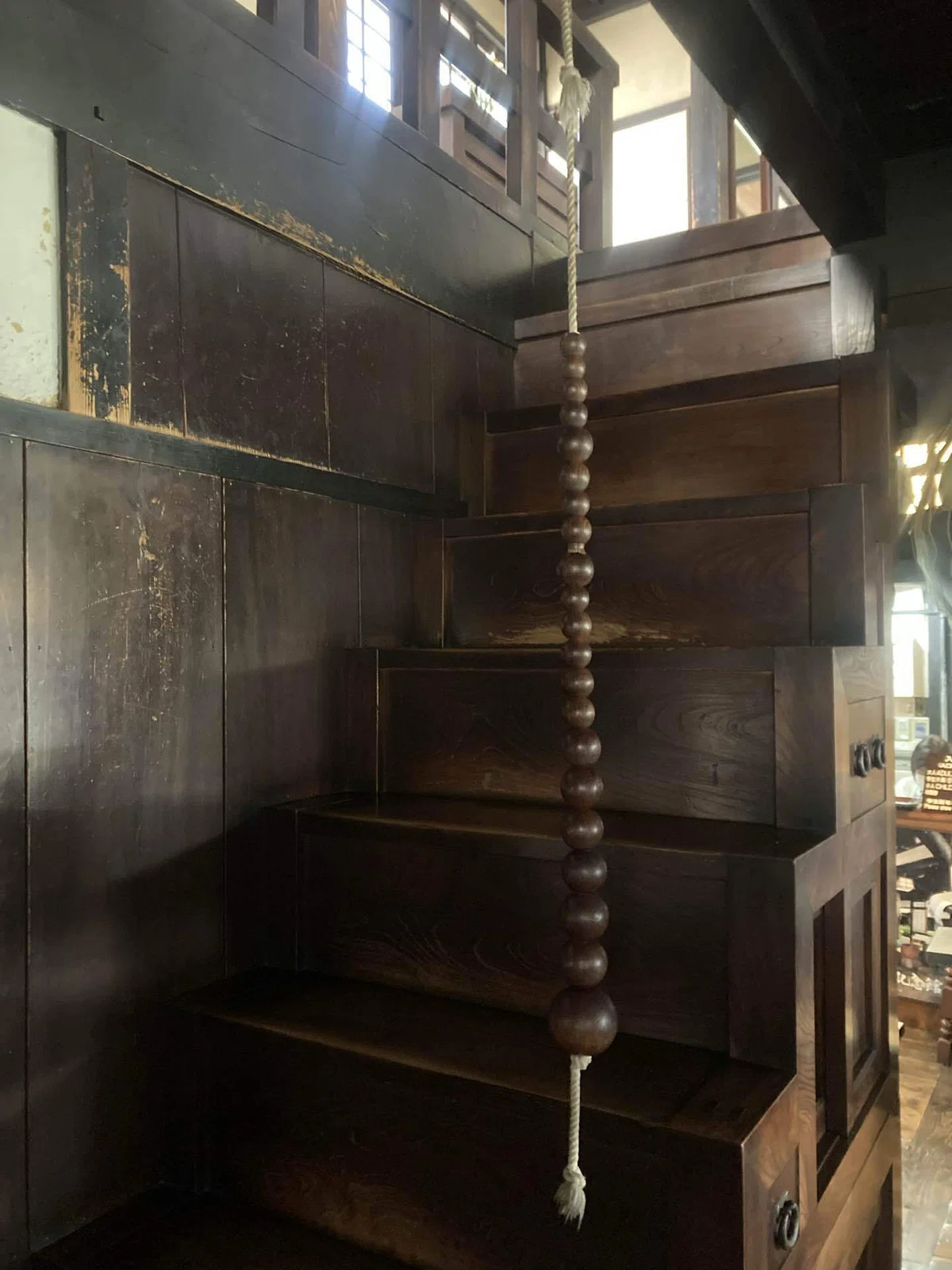

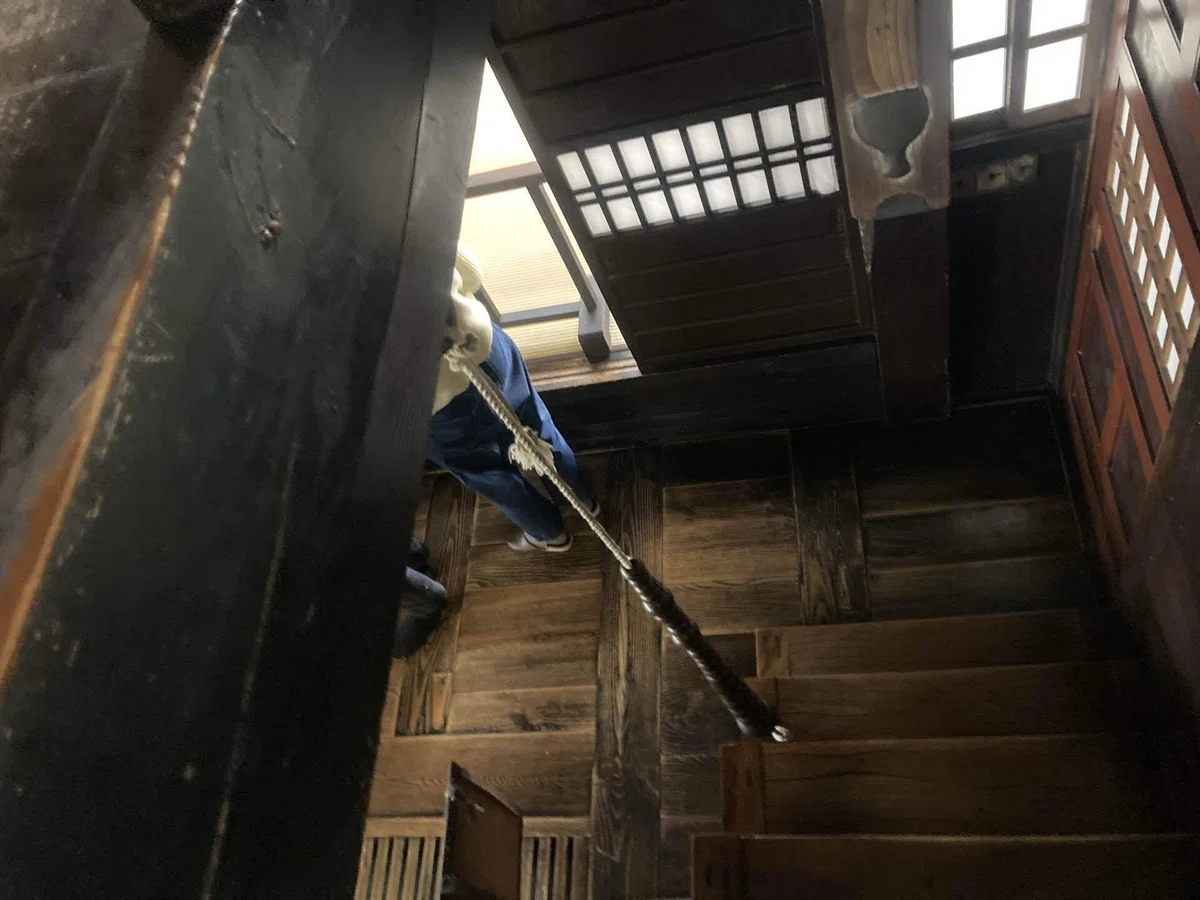

ちなみに、先のリンクにも張ったんですけど、縦手すり事例もあったんですよ、ストラップ（つり革）タイプの手すりとして。

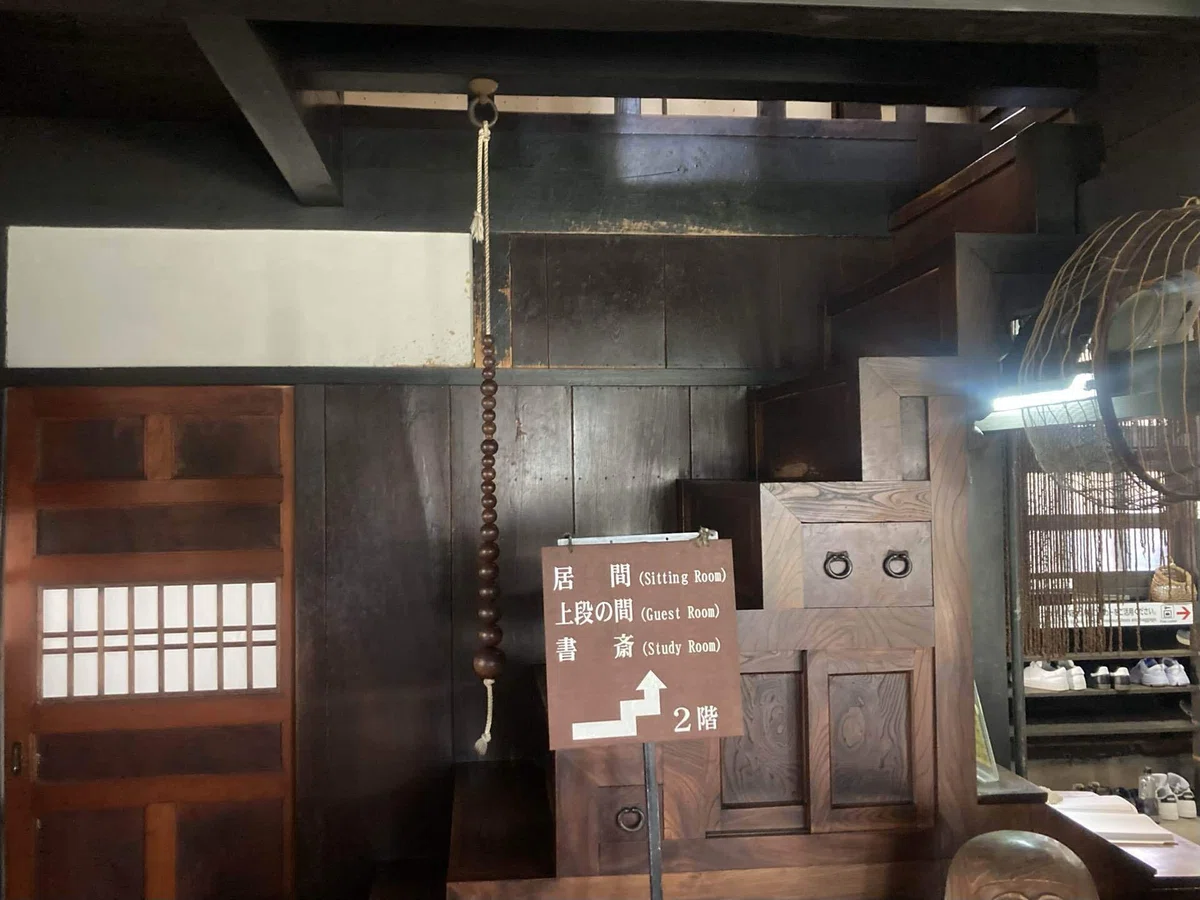

河井寛次郎記念館にあったやつなのですが、割り切りと機能のバランスがすごいなこれ、と見返すたびに感心してしまうのでした。

このシリーズの初回のリンク、貼っておきますね。まだ手すりの法的定義のネタもあるんですけど、面白くないので絶賛放置中です…
