触れられないなら、包んでしまえ ― 標準解 2.4.6「外部環境を利用したFeフィールドへの移行」

対象物に手を出せない。さあどうする？

TRIZの発明標準解を順に学んでいくと、「制約があるときにどう迂回するか」というパターンに何度も出会います。物質を変えられないなら添加物を入れる。添加物もダメなら環境を使う。

標準解2.4.6は、この迂回ルートの中でも最後の選択肢に近い発想です。

「対象物を磁性粒子に置き換える？——ダメです」 「じゃあ添加物を加える？——それもダメです」

ここまで制約が厳しくなったとき、最後に残されたカードが「環境に磁性材料を導入する」という発想です。

標準解 2.4.6 とは何か

要するに 2.4.6 は、「対象物に触れられないなら、対象物を「操れる環境」で包め」 という標準解です。

ここでいう「触れられない」とは、物理的に接触できないという意味ではありません。対象物の材質・構造・組成を変えられない、つまり対象物側に設計変更を加えられないという意味です。

「外部環境」とは、対象物そのものではないが、対象物の挙動に影響を与える周辺媒体や空間を指します。たとえば作業液、雰囲気、周囲空間、保持媒体、搬送媒体などです。

なお、定義文が明示的に禁じているのは「対象物の置換」と「対象物への添加」であり、ツールの変更までは直接言及していません。ただし、この標準解が効いてくる典型的な設計状況では、ツール変更の自由度も低い場合が多いです。

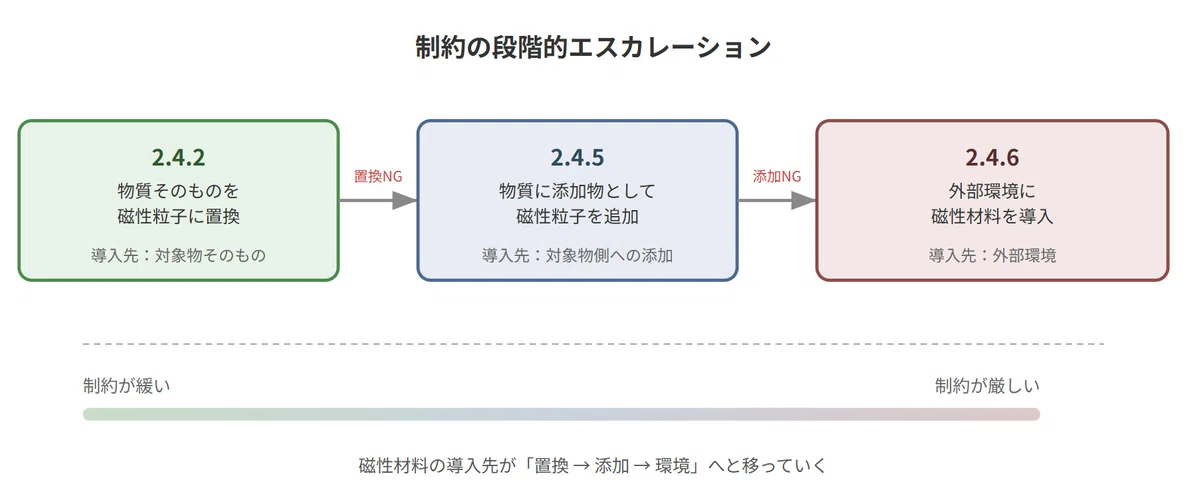

標準解の体系における位置づけ：制約の段階的エスカレーション

この標準解を単独で読んでも、その位置づけは見えにくいです。サブクラス2.4の中での「制約の段階」を俯瞰すると、はっきりします。

2.4.2（Fe-Field化）：物質そのものをフェロ磁性粒子に置き換え、磁場で制御します。最も直接的で、制約が緩いときはこれで済みます。

2.4.5（複合Fe-Field）：物質を置き換えられないなら、物質に添加物としてフェロ磁性粒子を加えます。間接的ですが、まだ対象物側に手を入れています。

2.4.6（環境へのFe-Field導入）：物質の置き換えも添加物もダメ。対象物の外側——環境——にフェロ磁性材料を導入します。

制約が一段厳しくなるたびに、磁性材料の導入先が「対象物そのものの置換」から「対象物側への添加」、そして「対象物の外側にある環境」へと移っていく構造です。設計者として覚えておくべきは、制約に応じてこの3段階を順にたどるという思考の手順です。

また、この「環境を使う」という迂回は、Fe-Fieldに限った話ではありません。一般的なSu-Fieldでも標準解1.1.4/1.1.5（環境の利用・改変）として同じ構造が登場しますし、計測系では4.2.3や4.4.4がそれにあたります。2.4.6は、この汎用的な原理をFe-Fieldに展開したものと見なせます。

Su-Field モデルで見る

具体例に入る前に、2.4.6のBefore→Afterを一般的なSu-Fieldモデルで整理しておきます。

Before（制約のある状態）： 物質S1は変更不可。磁場で制御したいが、S1を強磁性粒子に置き換えることも、添加物を加えることもできません。

After（2.4.6 適用後）： S1の周囲の環境にフェロ磁性材料を導入します。磁場（F）で環境パラメータを変化させ、その結果としてS1の状態や挙動を間接的に制御できるようになります。S1自体には一切手を加えません。

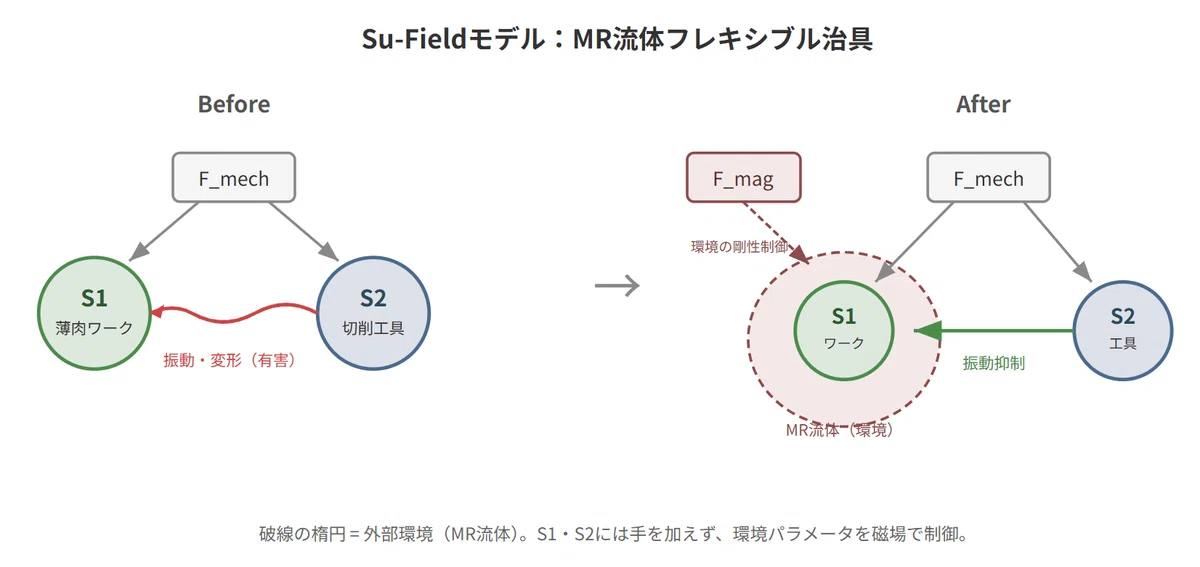

具体例①：MR流体フレキシブル治具

航空宇宙分野では、軽量化のために薄肉の金属部品が多用されます。こうした部品を切削加工するとき、剛性が低いため切削力でワークが振動・変形してしまいます。

ワーク自体は製品仕様で決まっており、形状も材質も変えられません。従来の機械式治具では、複雑な形状の薄肉部品を均一にクランプすること自体が困難で、クランプ力が局所的に集中すると、それ自体が変形の原因になります。

ここでMR流体（磁気粘性流体——マイクロメートルスケールの磁性粒子を油中に分散させたもの）の出番です。ワーク周囲の空間にMR流体を充填し、外部から磁場をかけると、磁性粒子が鎖状に整列して液体が瞬時に半固体化します。ワークは全面を「固まった環境」に包まれて支持され、剛性が上がり、振動が抑制されます。

磁場を切れば液体に戻り、ワークを自由に取り出せます。複雑形状のワークにも追従しやすく、専用治具を作り込まなくても支持条件を調整しやすい点がポイントです。

Su-Fieldモデルに対応させてみましょう。

• S1（対象）：薄肉ワーク。製品仕様で変更不可

• 環境：ワーク周囲の空間 → MR流体を導入

• F（フィールド）：磁場（MR流体の粘度・剛性を制御）

2.4.6らしさはここにあります。ワーク（S1）にも切削工具にも一切手を加えていません。変わったのは、ワークを取り巻く空間の物理特性だけです。

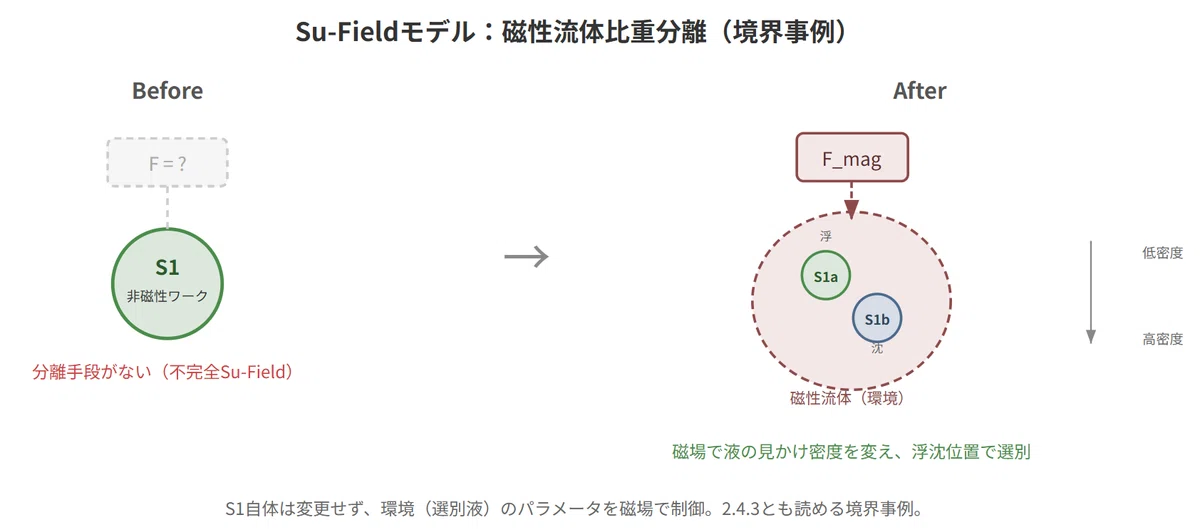

2.4.3との境界事例：磁性流体を用いた非磁性体の比重分離

次の例は、標準解2.4.3（磁性流体の利用）とも読める境界事例です。ただし、「環境パラメータを磁場で変える」という2.4.6の視点を示すには有益なので、あえて取り上げます。

リサイクル工程では、粉砕されたプラスチック片や鉱石を素材ごとに分離する必要があります。対象物は非磁性で、形状も素材も多種多様。個々のワークに手を加えることは不可能です。

そこで、対象物を磁性流体（フェロ磁性ナノ粒子を液体に分散させたもの）に浸します。外部から不均一な磁場をかけると、磁性流体が磁場の強い領域に引き寄せられ、液体全体の見かけ密度分布が変化します。密度の異なる対象物が液中で浮く位置が変わり、重い素材は沈み、軽い素材は浮く——この境界を磁場で精密に調整できるため、非磁性体でも密度差による選別が可能になります。

• S1（対象）：非磁性ワーク群。変更不可

• 環境：選別液 → 磁性流体化

• F（フィールド）：磁場（液の見かけ密度を制御）

S1自体には何も加えず、環境パラメータの変化だけで分離機能を実現しています。

2.4.3 との境界をどう考えるか

ここまで読んで、こう思った方もいるかもしれません。

「MR流体も磁性流体も使っているなら、標準解2.4.3（磁性流体の利用）じゃないの？」

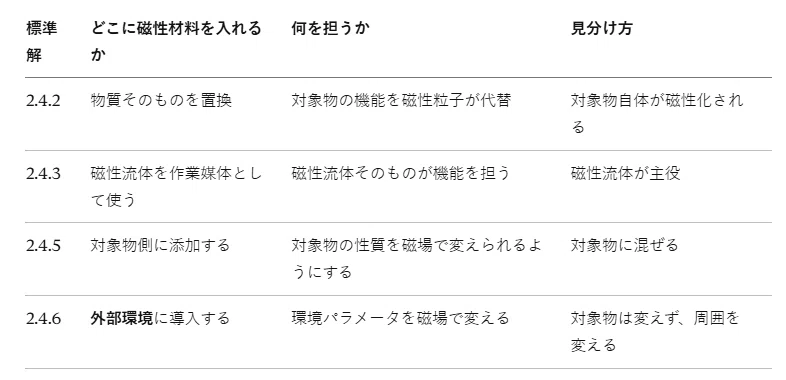

もっともな疑問です。実際、使っている材料は同じかもしれません。違いはその材料がシステムの中でどういう役割を果たしているかです。

同じ磁性流体でも、それが「機能を直接担っている」のか「環境のパラメータを変える媒体」なのかで、適用される標準解が変わります。

そして正直に言えば、この境界は常に明確に引けるわけではありません。先ほどの比重分離を例にとっても、「磁性流体が分離機能の主体（2.4.3）」と見ることもできますし、「非磁性ワークにとっての環境媒体（2.4.6）」と見ることもできます。

標準解は「正解を一意に決める分類表」ではありません。同じ現象でも、設計者がシステム境界をどこに引くかによって分類が変わります。これは標準解の欠陥ではなく、本質的な性質です。重要なのは正しい番号を当てることではなく、「環境に導入する」「添加物として加える」「物質ごと置き換える」という思考の選択肢を持っておくことです。

思考操作としての 2.4.6：システム境界の再定義

ここまでの議論を踏まえると、2.4.6の実践上の価値は「磁性流体を環境に入れろ」という具体的技法にあるのではありません。

その本質は、システム境界を広げて、今まで「外部」扱いしていたものをリソースとして取り込むという思考操作にあります。

設計者が「対象物は変えられない」と行き詰まったとき、多くの場合、視野が「対象物」と「ツール」の2者に閉じています。そのとき「周囲に何があるか？」と視点を広げてみる。筐体、搬送路、作業液、雰囲気——今までシステムの一部だと思っていなかったものが、磁性化の候補として浮上します。

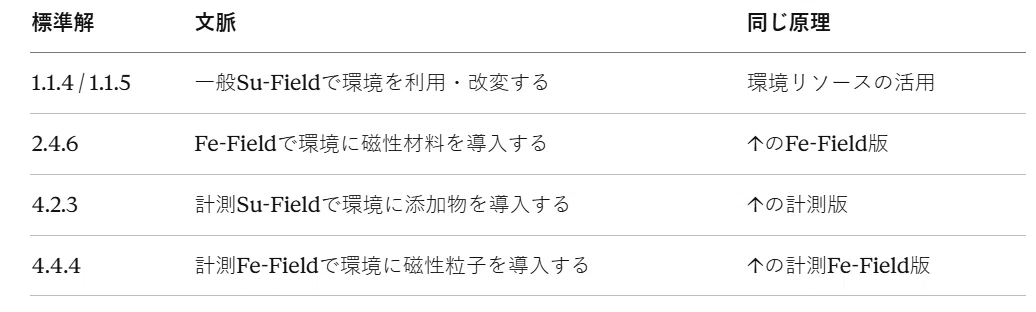

実際、76の標準解の中で「環境を利用する」というパターンは少なくとも4箇所に登場します。

76個は多く見えますが、こうした構造的対応関係を把握すれば、暗記すべき「個別の知識」ではなく「少数の原理×適用領域の組み合わせ」として理解できます。

まとめ：なぜ例が少ない標準解を学ぶのか

本記事を書くにあたって、2.4.6の純粋な実用例を探すのにはかなり苦労しました。候補を挙げてはTRIZの構造と照合するたびに、「これは2.4.3では？」「2.4.5では？」と他の標準解に吸収されていきます。

これは偶然ではありません。2.4.6は、対象物の置換も添加も許されないという前提自体が稀だからです。

だからこそ、この標準解は頻出の解ではなく、「最後の逃げ道」として覚えておく価値があります。普段の設計では2.4.2や2.4.3で事足ります。しかし、制約が極限まで厳しくなったとき、「環境に導入する」という選択肢がポケットに入っているかどうか——それが2.4.6を学ぶ意味です。

標準解2.4.6は、「対象物にも添加物にも手を出せないとき、環境側に磁性材料を入れて制御する」という解です。そしてその背後には、「システム境界を広げて、環境をリソースとして再発見する」という、磁場に限らず普遍的に使える思考法が潜んでいます。
