炊飯器はご飯を見ていない──TRIZ発明標準解 2.4.7「物理効果の利用」
3行でわかるこの記事
標準解2.4.7は「Fe-Fieldを物理効果で制御する」という解法です。
昔ながらの炊飯器は、「ある温度を超えると磁石にくっつかなくなる」というキュリー点の性質を使って、炊き上がりを自動検知していました。
この例が示すのは、磁場を強くしたり弱くしたりすることではなく、材料の物理的性質を利用して、温度変化をスイッチ動作に変換する発想です。
炊飯器は、何を見て「炊けた」と判断しているのか
電気炊飯器のスイッチが「カチッ」と切れる瞬間。
あのタイミングは、どうやって決まっているのでしょうか。米の色を見ているわけではありません。水分量を直接測っているわけでもありません。
昔ながらの電気炊飯器が使っていたのは、磁石にくっつく／くっつかないが温度で変わるという物理現象でした。
炊飯中、釜底は水の沸点（約100℃）付近に保たれます。水がある限り温度はそこで安定しています。ところが、炊き上がりに近づいて水分がなくなると、釜底温度が一気に上昇します。
このとき活躍するのが「感温フェライト」と呼ばれる磁性体です。感温フェライトには、ある温度（キュリー温度）を超えると、磁石に強く引きつけられる性質を失うという特性があります。

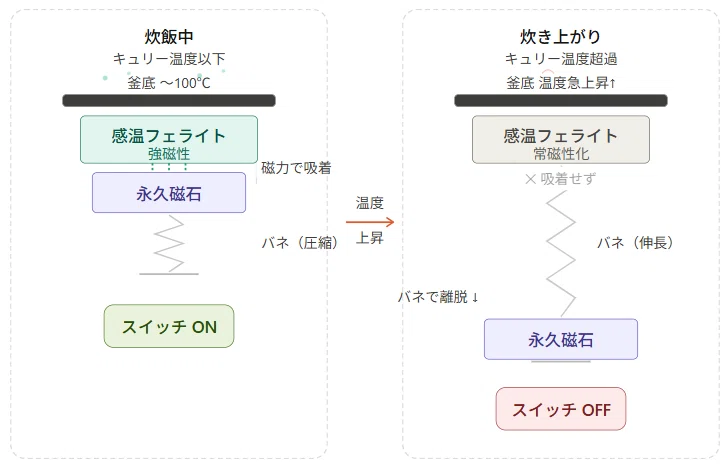

仕組みはこうです。
炊飯中は釜底がキュリー温度以下 → 感温フェライトは磁石にくっついている → スイッチON
水がなくなり釜底温度が急上昇 → キュリー温度を超える → 感温フェライトが磁石に吸着する力を失う → 磁石が離れる → バネに引かれてスイッチOFF
少なくともこの昔ながらの機械式の仕組みでは、電子的な温度センサーも、マイコン制御もありません。材料の物理的性質と機械機構だけで、「水がなくなった」という状態変化を検知し、加熱を止めるという制御動作に変換しています。
なお、現代のマイコン炊飯器やIH炊飯器では、温度センサーとマイコン制御による精密な加熱制御が主流です。しかし、「温度変化を磁性の変化に変換し、スイッチ動作を起こす」という原理は、2.4.7を直感的に理解するうえで最適な例です。
キュリー点とは何か
ここで使われている物理効果を少しだけ掘り下げます。
強磁性体やフェリ磁性体（鉄やフェライトなど）は、通常は磁石に強く引きつけられます。しかし、ある温度を超えると、この性質が急激に失われます。この境界温度が「キュリー温度」（キュリー点）です。
温度が上がると、原子の磁気モーメント（小さな磁石のようなもの）の整列が熱振動で崩されます。キュリー温度を境に、整列状態から無秩序状態へと急激に変化する——つまり、磁性の相転移が起きます。
ポイントは、この変化が機構としてはしきい値的に使えることです。材料の磁気的な吸着力がある温度付近で大きく低下するため、「一定温度を超えたら切れる」スイッチとして利用できます。
標準解 2.4.7 との対応
TRIZ発明標準解2.4.7の定義はこうです。
物理効果を使ってFe-Fieldを制御できる。
原文はこの一文だけです。2.4サブクラスの中でも最も短い標準解の一つです。
しかし、この短さは中身の薄さではありません。他の標準解が「構造をどう変えるか」を指示しているのに対し、2.4.7は「どの物理現象を使うか」を指示している——つまり、メタレベルが異なるのです。
2.4.2は「粒子化せよ」、2.4.3は「流体化せよ」、2.4.8は「動的にせよ」と、操作の型を教えます。2.4.7は操作の型ではなく、「物理効果のナレッジベースを引け」と言っています。どの物理効果を選ぶかは、設計者の知識と創造性に委ねられています。

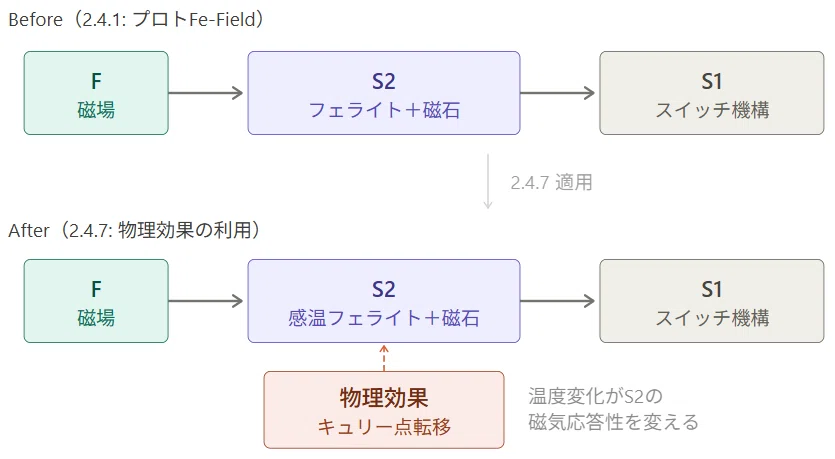

炊飯器のSu-Fieldモデル
炊飯器のキュリー点スイッチをSu-Fieldモデルで記述してみます。
S1（対象物質）：炊飯器のスイッチ機構
S2（ツール物質）：感温フェライト＋永久磁石
F（場）：磁場
物理効果：キュリー点転移（強磁性／フェリ磁性 → 常磁性的な状態）
Before（Fe-Field化まで）: 磁石と感温フェライトが磁場で結合し、スイッチをON状態に保持しています。ここまでは2.4.1（プロトFe-Fieldへの移行）の状態です。
After（2.4.7 適用）: キュリー点転移という物理効果によって、温度上昇時に磁気結合が自動的に解除されます。磁場の強弱を外部から操作しているのではなく、材料の側が温度に応じて磁場への応答性を変えているのがポイントです。
2.4.7の位置づけ：「操作の型」から「現象の選択」へ

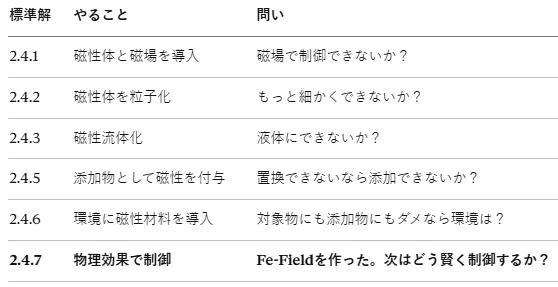

サブクラス2.4は、Su-Fieldの進化パターンをFe-Fieldに展開した標準解群です。前回までの記事で見てきたように、2.4.1〜2.4.6は制約の段階に応じた「Fe-Field化の方法」を示していました。
2.4.1〜2.4.6は「Fe-Fieldをどう作るか」の標準解です。2.4.7は、Fe-Fieldを作った後に、磁場のON/OFFだけでは得られない制御を実現するための標準解です。
炊飯器の例で言えば、磁石とフェライトの組み合わせ（Fe-Fieldの構築）は2.4.1で終わっています。そこにキュリー点転移という物理効果を組み合わせることで、「温度が閾値を超えたらスイッチが切れる」という自律的な制御が生まれた——この部分が2.4.7です。
発展例：磁性と温度の関係を、逆方向に使う
炊飯器では、温度が磁性を変えることを利用していました。
では逆に、磁場の変化で熱の出入りを起こすことはできないでしょうか？——ここで登場するのが、磁気熱量効果を使う「磁気冷凍」です。
磁気冷凍（磁気熱量効果）とは
磁性体に磁場をかけると、内部の磁気モーメントが整列します。整列すると自由度が減り、エントロピーが下がります。このエントロピー減少分が熱として放出されます。つまり、磁場をかけると磁性体が温まる。
逆に磁場を外すと、磁気モーメントがバラバラに戻ります。このとき周囲から熱を吸収して温度が下がる。つまり、磁場を外すと磁性体が冷える。
この現象を「磁気熱量効果」と呼びます。
磁気熱量効果は、一般には1881年のEmil Warburgの研究にさかのぼるとされています。しかし実用化のハードルは高く、実証段階は進んでいるものの、社会実装にはまだ課題が残ります。NIMSでは磁気冷凍方式による水素液化を目指した10カ年の大型プロジェクトが2018年から進行しており、2021年度には磁気冷凍による水素液化に成功しています。

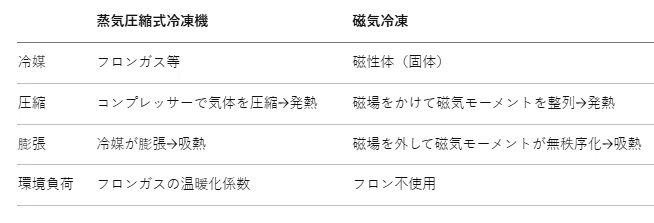

冷蔵庫との対比
磁気冷凍の仕組みは、普通の冷蔵庫と同じ「ヒートポンプ」です。
コンプレッサーの代わりに磁石、フロンの代わりに磁性体。NIMSの資料では、従来方式の水素液化効率が約25%であるのに対し、磁気冷凍は理論的に50%以上の効率が期待できるとされています。
ただし、単純な磁化・消磁だけでは得られる温度差に限界があります。大きな温度差を得るには、磁性体粒子と熱交換ガスを組み合わせたAMR（能動的蓄冷式磁気冷凍）のような仕組みで、小さな温度変化を何段も積み重ねる"熱のバケツリレー"が必要になります。
2.4.7としての読み方

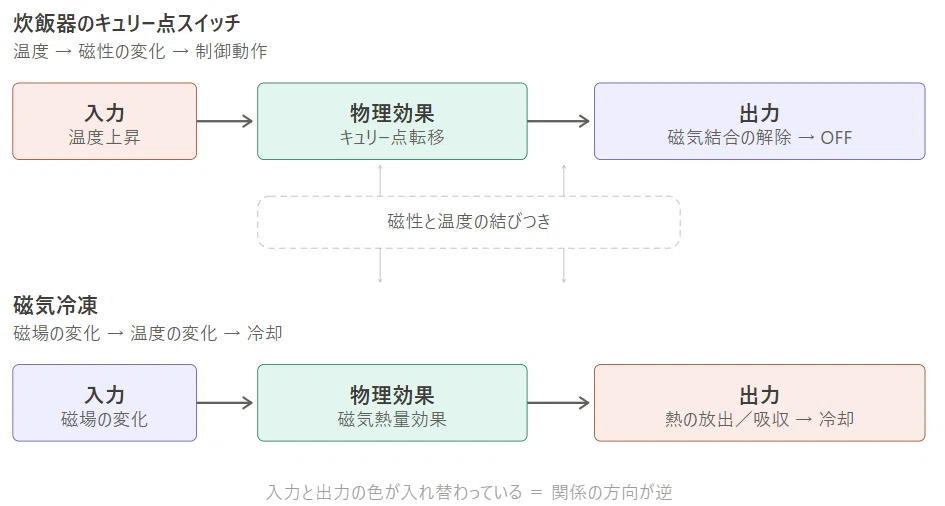

炊飯器と磁気冷凍を並べると、こうなります。
どちらも、Fe-Fieldの中で磁性体の物理効果を利用して制御を実現しています。炊飯器は「温度→磁性」、磁気冷凍は「磁場→温度」。磁性と温度の結びつきに目を向ければ、入力と出力の関係を変えるだけで、まったく違う機能が生まれる。 これが2.4.7の射程の広さです。
1.2.5との関係：「切る」と「活かす」
ここまで読んだ方の中で、標準解1.2.5を覚えている方は、こう思うかもしれません。
「キュリー点で磁場を切るのは、1.2.5（磁場の"スイッチオフ"）じゃないの？」
標準解1.2.5の定義はこうです。
磁場を伴うSu-Fieldを破壊する必要がある場合、物質の強磁性的性質を"スイッチオフ"できる物理効果（例：機械的衝撃による消磁やキュリー点以上への加熱）を使って問題を解決する。
確かに、使っている物理現象は同じです。しかし目的が違います。
1.2.5は、有害な磁気的作用を断ち切るための標準解です。「この磁場が邪魔だから消したい」という問題に対して、キュリー点転移を使って磁場を"オフ"にします。
2.4.7は、Fe-Fieldの制御性を高めるための標準解です。炊飯器では、磁気結合の解除を「炊き上がりの自動検知」という有益な制御に変換しています。磁場を消すこと自体が目的ではなく、温度情報を制御動作に変換する手段として物理効果を使っています。
同じキュリー点転移でも、「切る」ために使うのか、「活かす」ために使うのかで、適用される標準解が変わります。
Class 5（ヘルパー）との関係
もう一つ、関連する標準解群があります。Class 5——特に5.4系（科学効果の利用）です。
2.4.7もClass 5も「物理効果を使う」と言っています。では何が違うのか。
2.4.7は「What」を指示します。 Fe-Fieldが構築された状態で、「何の物理効果を使って制御するか」を考えさせます。
Class 5は「How」を指示します。 物質や場や物理効果を「制約の中でどう導入するか」を考えさせます。
炊飯器の例で追ってみましょう。
2.4.7の問い：Fe-Field（フェライト＋磁石）で炊き上がりを検知したい。磁場のON/OFFだけでなく、温度変化で制御できないか？ → キュリー点転移を使おう
5.4.2の問い：材料をキュリー点という臨界状態付近で使うことで、温度のわずかな変化を、磁気結合の解除という大きな出力に変換できないか？
5.4.1の問い：温度によって磁性が変わり、冷えると再び磁性が戻るような、可逆的な物理変換として使えないか？
2.4.7で方向を決め、Class 5で実装を詰める——そういう関係です。Class 5が「ヘルパー」と呼ばれるのも、この構造を反映しています。
思考操作としての2.4.7
2.4.7を設計者の視点で言い換えると、こうなります。
「Fe-Fieldを作ったら、磁場の強弱だけで制御するな。材料そのものの物理的性質を使って、もっと賢い制御を設計せよ。」
言い換えれば、2.4.7のポイントは磁場を直接操作することではありません。磁場に対する材料の応答性そのものを、温度・応力・周波数などの物理効果で変えることです。
この「もっと賢い制御」とは、具体的にはこういうことです。
電子センサーなしで状態を検知する（炊飯器：温度変化を磁性変化で検知）
制御回路なしで動作を切り替える（材料自身の相転移がスイッチになる）
入力と出力を物理効果で変換する（磁場→温度、温度→磁気結合の変化、磁場→変形…）
いずれも、「磁場で粒子を動かす」という2.4.1〜2.4.6の発想とは異なります。粒子を動かすのではなく、粒子の物理的性質そのものを制御に利用する。そこが2.4.7の固有領域です。
適用のヒント：こんな場面で2.4.7を試す
Fe-Fieldは作ったが、磁場のON/OFFだけでは制御が粗いとき
温度センサーや制御回路を追加したくない（できない）とき
「材料自身に判断させたい」と感じたとき
磁場を別の物理量（熱、力、変形、信号）に変換したいとき
自問する質問
「このFe-Fieldの中で、温度・応力・周波数で磁性を変えられないか？」
「逆に、磁場で温度・粘度・形状を変えられないか？」
「物理効果の入力と出力を逆にしたら、何が起きるか？」
まとめ
標準解2.4.7は「Fe-Fieldを物理効果で制御する」という標準解です。
昔ながらの炊飯器は、感温フェライトのキュリー点転移を利用して、釜底温度の急上昇を磁気結合の解除に変換し、スイッチを自動的に切っていました。電子的なセンサーもマイコンもなく、材料の物理的性質と機械機構だけで「炊き上がり」を検知する——2.4.7の鮮やかな実装例です。
さらに、磁性と温度の関係を別方向に使えば、磁場の印加・除去によって温度を変える「磁気冷凍」にもつながります。コンプレッサーもフロンも使わない次世代の冷却技術です。
2.4.7のポイントは、磁場を直接強くしたり弱くしたりすることではありません。磁場に対する材料の応答性そのものを、温度・応力・周波数などの物理効果で変えること——そしてその関係を逆方向にも使えないかと考えること——が、この標準解の本質です。
