このクラッチには、摩擦板がない──TRIZ発明標準解 2.4.8「Fe-Fieldの動的化」

3行でわかるこの記事

• 標準解2.4.8は「Fe-Fieldを固定的に使うな。場のパラメータを変化させて、システムの振る舞いを状況に応じて切り替えろ」という解法です。

• 磁性粉体クラッチは、摩擦板を使わず、磁性粉体が磁場で鎖状につながることでトルクを伝えます。電流を変えれば、伝わる力が無段階に変わります。

• Fe-Fieldの最大の強みは「外部から制御しやすいこと」です。2.4.8は、その強みを最大限に活かすための標準解です。

クラッチには、摩擦板があるはず？

クラッチと聞いて思い浮かべるのは、たいてい「板と板を押し付けて力を伝える」仕組みでしょう。マニュアル車のクラッチペダル。自転車のハブ。産業機械のディスクブレーキ。

摩擦板が接触して、摩耗して、交換する。クラッチとはそういうものだ——そう思うのが普通です。

ところが、摩擦板を使わないクラッチがあります。

入力軸と出力軸のギャップに、鉄系の微粉末が詰まっている。磁場がないときは、粉はバラバラで、軸は空転します。電磁コイルに電流を流すと、粉が磁力線に沿って鎖のようにつながり、入力軸と出力軸を「粉の鎖」で結合します。

電流を強くすれば鎖が太く強くなり、伝わるトルクも大きくなる。電流を弱めれば鎖がほどけて、トルクが下がる。電流をゼロにすれば空転に戻る。

これが磁性粉体クラッチ（magnetic particle clutch）です。

ここで大事なのは、「粉が力を伝えること」だけではありません。電流を変えるだけで、伝わる力の大きさがリアルタイムに変わることです。機械構造をその場で組み替える必要はありません。電流値を変えるだけで、クラッチの「性格」——伝える力の大きさ——が変わります。

この「固定的なFe-Fieldを、状況に応じて変化するFe-Fieldにする」という発想が、TRIZ発明標準解 2.4.8の核心です。

標準解 2.4.8 とは何か

まず用語を確認しておきます。Fe-Fieldとは、強磁性体や磁性粒子を含む物質と、磁場を組み合わせたSu-Fieldモデルの一種です。「磁場」単体ではなく、「磁性物質＋磁場」のセットで機能するシステムを指します。

定義はこうです。

原文はこれだけです。非常に短い。

しかし、この短さには理由があります。2.4.8は、対応する通常のSu-Field標準解——2.2.4「Su-Fieldの動的化」——をFe-Fieldに適用したものであり、動的化の基本的な考え方は2.2.4で定義されているからです。2.2.4の注記にはこうあります。

• S2（作用する側の物質）の動的化：ヒンジ1つ → ヒンジ多数 → 柔軟な物質へ

• 場の動的化：一定の場 → 脈動する場（パルス化）へ

これをFe-Fieldに読み替えると、磁性粒子の配置や状態を可変にする、あるいは磁場の強さ・方向・周期を変化させる、ということになります。

では、通常の動的化（2.2.4）とFe-Fieldの動的化（2.4.8）は何が違うのか

通常のSu-Fieldの動的化では、物質にヒンジを追加したり、柔軟な素材に置き換えたりと、物理的な構造変更が必要になることが多いです。

一方、Fe-Fieldの動的化には、通常の動的化にはない強みがあります。物理構造を組み替えなくても、場を制御するだけで、物質側の状態を変えられるのです。磁性粉体クラッチでいえば、電流を変えることで粉体の鎖形成の度合いが変わります。MR流体ダンパーでいえば、流体の粘性が磁場で変わります。

これはFe-Fieldならではの強みです。「構造の改造」ではなく「信号の調整」で動的化が実現できる——だからこそ、Fe-Fieldの動的化は制御系と組み合わせやすく、実用例も多いのです。

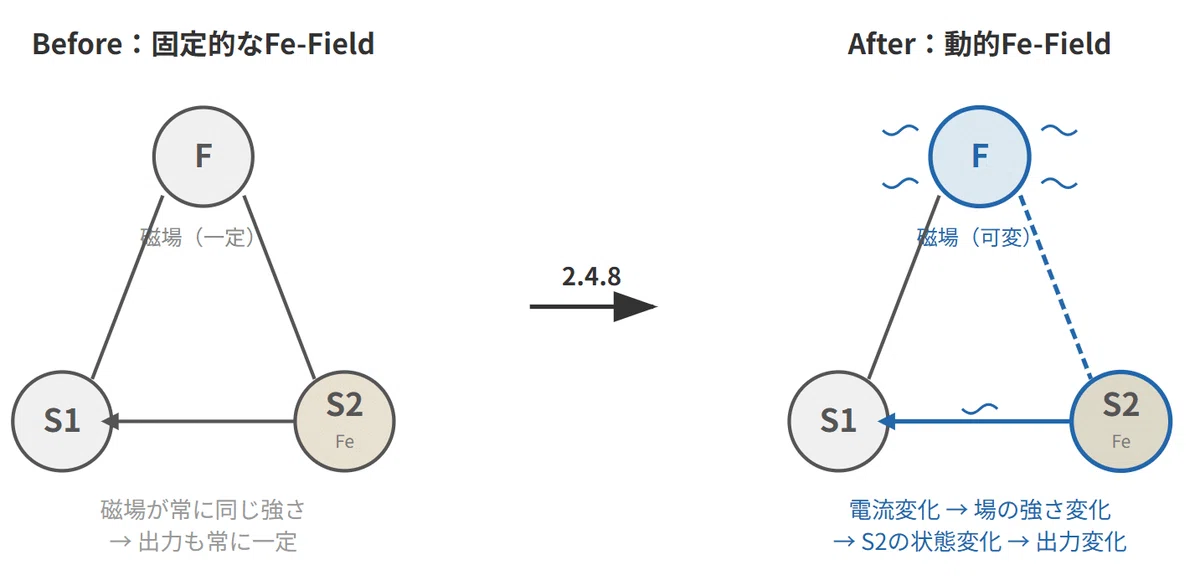

Su-Fieldモデルで見る

Before（固定的なFe-Field）： S2（磁性粉体）が一定の磁場（F）のもとで固定的な状態を保っています。磁場は常にオンか、常にオフか、常に同じ強さです。Fe-Fieldとしては成立していますが、システムの振る舞いは状況によらず一定です。

After（2.4.8 適用後）： 場（F）のパラメータ——磁場の強さ、方向、周期など——が時間的に変化するようになります。それに応じて、S2（磁性粉体）の状態も動的に変わります。伝わるトルク、粘性、抵抗、減衰力といったシステムの出力が、状況に応じてリアルタイムに切り替わります。

ポイントは、S1やS2の物理構造そのものを変えているのではなく、場のパラメータを動かすことで、物質の振る舞いを変えていることです。

具体例①：磁性粉体クラッチ

冒頭で触れた磁性粉体クラッチを、もう少し詳しく見てみましょう。

仕組み

入力軸（駆動側）と出力軸（被駆動側）の間にある環状のギャップに、特殊な鉄系合金の微粉末が充填されています。粉末の粒径はおおむね数十マイクロメートル程度です。

電磁コイルに電流を流すと、ギャップに磁場が生じ、粉体は磁力線に沿って鎖状の構造——パウダーチェーン——を形成します。この鎖が入力軸と出力軸を機械的に橋渡しし、トルクを伝達します。

鎖の強度は磁場の強さに応じて変わるため、電流値を変えるだけで伝達トルクを無段階に制御できます。実用上、スリップ回転速度の影響を受けにくい領域で使えるため、張力制御やトルクリミッターに適しています。設定トルクを超える負荷がかかると、鎖が滑らかにスリップし、衝撃なく過負荷を逃がします。

Su-Fieldモデルとの対応

• S1（対象）：出力軸（トルクを受ける側）

• S2（作用する側）：磁性粉体（トルクを伝える媒体）

• 場：電磁場

• 動的化の内容：電流を変化させる → 粉体の鎖形成度合いが変わる → 伝達トルクが変わる

なぜこれが「動的化」なのか

固定的なFe-Fieldであれば、磁場は一定で、伝達トルクも一定です。2.4.8を適用すると、磁場の強さが状況に応じて変化し、それによってS2（磁性粉体）の結合状態がリアルタイムに変わります。

たとえば印刷機のウェブ張力制御では、巻き出しロールの径が時間とともに小さくなっていきます。径が変われば、同じトルクでも張力は変わります。磁性粉体ブレーキは、電流を連続的に調整することで、径が変わっても張力を一定に保つことができます。

「いつも同じ硬さ」では対応できない状況変化に対して、「電流で硬さを変える」ことで追従する——これが2.4.8の動的化です。

実用されている場所

磁性粉体クラッチ／ブレーキは、意外なほど広い分野で使われています。印刷機・製紙ラインのウェブ張力制御、フィルムや線材の巻取り・巻出し、ジムのトレッドミルやエクササイズバイクの負荷調整、ボトルキャッピング装置のトルクリミッターなどです。

共通しているのは、「入力軸と出力軸を直接押し付けずに、伝える力の大きさを滑らかにリアルタイムで変えたい」という要求です。摩擦板を直接押し付ける方式に比べると、電流でトルクを滑らかに制御しやすく、張力制御やトルクリミッターのような用途に向いています。

具体例②：MR流体ダンパー

もう一つの代表例を見てみましょう。磁気粘性流体、いわゆるMR流体（Magnetorheological fluid）を使ったダンパーです。

2.4.3（磁性流体シール）との違い

前回までの記事で扱った磁性流体（フェロフルイド）は、ナノサイズの磁性粒子がコロイド状に分散した液体でした。2.4.3ではHDDの軸受シールを例に、磁場で流体を定位置に保持する「密封機能」を見ました。

MR流体は原理が異なります。フェロフルイドがナノメートル級の磁性粒子を分散させた安定なコロイドであるのに対し、MR流体は主にマイクロメートル級の磁性粒子を懸濁させた流体です。磁場をかけると粒子が鎖状に並び、流体のせん断抵抗や見かけの粘性が急激に上昇します。磁場がないときはサラサラ、磁場をかけると一瞬で抵抗が大きくなる——この変化を制御に使うのがMR流体の本質です。

ダンパーとしての仕組み

MR流体ダンパーでは、ピストンの周囲にMR流体が充填されており、ピストン部に電磁コイルが組み込まれています。電流を流すとコイル周辺に磁場が生じ、流体のせん断抵抗が上がり、ダンパーの減衰力が増します。

電流を絞ればダンパーは柔らかく、強めれば硬くなります。応答は非常に速く、路面が変わるたびに、コーナリング中に、ブレーキを踏んだ瞬間に、ダンパーの減衰特性が切り替わるのです。

Su-Fieldモデルとの対応

• S1（対象）：車体・乗員（振動を受ける側）

• S2（作用する側）：MR流体（減衰力を発生させる媒体）

• 場：電磁場

• 動的化の内容：電流を変化させる → 流体のせん断抵抗が変わる → 減衰力が変わる

磁性粉体クラッチとまったく同じ構造です。場のパラメータを動かすことで、S2の物理的な振る舞いが変わり、システムの出力が変わる。

車だけではない

MR流体ダンパーは、自動車のサスペンション以外にも広く研究・実用されています。建物の制震、橋梁のケーブル振動抑制、義足の膝関節など、応用先は多岐にわたります。共通しているのは、「状況によって最適な抵抗が変わる」という問題に対して、「電流一つで抵抗を変える」という解法を適用していることです。

2.4.8の位置づけ：せっかくの磁場を、固定で使うな

サブクラス2.4全体を振り返りましょう。

2.4.1〜2.4.6は、「Fe-Fieldをどう作るか」を示す標準解群でした。強磁性体を導入し（2.4.1）、粒子化し（2.4.2）、流体化し（2.4.3）、多孔質構造と組み合わせ（2.4.4）、添加物で対応し（2.4.5）、外部環境に導入する（2.4.6）。制約が厳しくなるほど、導入先が対象物の「内部」から「外側」へとシフトしていく構造でした。

2.4.7は、「Fe-Fieldをどの物理効果で制御するか」を示す標準解でした。炊飯器のキュリー点スイッチのように、磁場のON/OFFだけでは得られない制御を、物理現象の知識で実現する話でした。

そして2.4.8は、こう言っています。

Fe-Fieldの大きな強みは、磁場は非接触で作用させやすく、強さを可逆的・高速・連続的に変えやすいことです。2.4.1〜2.4.6で苦労してFe-Fieldを構築した以上、その強みをフルに使わない手はありません。

2.4.8は、Fe-Fieldを「作る」段階から「使いこなす」段階へ移る標準解だと言えます。

まとめ

磁性粉体クラッチには、摩擦板がありません。粉が鎖をつくり、力を伝えます。電流を変えれば、伝わる力が変わります。MR流体ダンパーには、固定された抵抗がありません。磁場で流体のせん断抵抗が変わります。電流を変えれば、ダンパーの性格が変わります。

どちらにも共通しているのは、「構造をいじらず、電流ひとつで、システムの振る舞いを変えている」ということです。

2.4.8は、「磁場を使え」とは言っていません。それは2.4.1〜2.4.6ですでに済んでいます。2.4.8が言っているのは、磁場の強さ・方向・周期を固定するな、ということです。つまり、「磁場を、動かせ」です。

2.4.8を使うときの問いはシンプルです。

「このシステムで、固定されている場の強さ・向き・周期を変えられないか？」 「その変化によって、S2の硬さ・粘性・抵抗・伝達力を状況に応じて切り替えられないか？」

磁場を使う価値は、くっつけることだけではありません。状態を変えられることにあります。
