磁場設計という発想──強くするな、形を変えろ──TRIZ発明標準解 2.4.9「Fe-Field構造の変更」

3行でわかるこの記事

• 標準解2.4.9は「Fe-Fieldの場を、均一な場から不均一な場へ、あるいは構造を持たない場から時間的・空間的に構造化された場へ変えよ」という解法です。

• 磁性流体アートでは、黒い液体のトゲの出方を左右しているのは磁石の「強さ」だけではありません。磁場の空間的な分布——磁場の"形"——が、液体の形を決めています。

• この標準解が教えているのは、「磁場を強くする」よりも「磁場をどう分布させるか」を設計せよ、という発想です。

黒い液体が、突然トゲになる

真っ黒な液体が、皿の上に静かに広がっています。

そこに磁石を近づけると、液体の表面から突然、トゲのような突起がいくつも立ち上がります。まるで液体が意思を持ったかのように、規則的な山と谷を作り出します。磁石を動かせば突起も動き、磁石を離せば液体は元の平らな状態に戻ります。

これが磁性流体（フェロフルイド）のスパイク現象です。

この現象を初めて見ると、「磁石が強いから液体が引っ張られているのだろう」と考えがちです。確かに、磁性流体は磁石に引き寄せられます。しかし、単に「磁石に引かれている」という説明だけでは、なぜ規則的なトゲ状の配列になるのかまでは説明できません。

では、あのトゲはどうやってできるのでしょうか。

磁性流体のスパイク現象は、Rosensweig不安定性と呼ばれています。垂直方向の磁場がある臨界値を超えると、液体表面の微小な凹凸が成長し、磁場の集中をさらに強め、その集中がさらに液体を引き上げます。表面張力と重力がそれを抑え込もうとする——その競合の結果、規則的なトゲの配列が現れるのです。

ここで重要なのは、トゲの形状や配列が「磁石の強さ」だけで決まるわけではないことです。磁石の形状、配置、距離、角度によって磁場の空間分布は変わります。そして、その分布に応じて、スパイクの出方や模様も変わります。

つまり、磁性流体の形を制御するうえでの設計対象は、液体そのものではありません。液体に作用する磁場の空間構造です。

ここに、TRIZ発明標準解 2.4.9の考え方があります。

標準解 2.4.9 とは何か

まず用語を確認しておきます。Fe-Fieldとは、強磁性体や磁性粒子を含む物質と、磁場を組み合わせたSu-Fieldモデルの一種です。「磁場」単体ではなく、「磁性物質＋磁場」のセットで機能するシステムを指します。

定義はこうです。

原文では、2つの移行が並列されています。

• 移行①：均一な場（homogeneous）→ 不均一な場（inhomogeneous）

• 移行②：構造を持たない場（unstructured）→ 時間的・空間的に構造化された場（structured）

この2つは重なる部分もありますが、厳密には別のことを言っています。①は「磁場の強弱分布を空間的に変える」こと、②は「磁場に時間的・空間的なパターンを入れる」ことです。

一言で言えば

「磁場を強くするのではなく、磁場の"形"を設計せよ」 です。

2.2.5との対応

2.4.9は、一般Su-Fieldの標準解2.2.5「場の構造変更」のFe-Field版です。

2.2.5は、熱場・圧力場・電場・音場など、あらゆる場について「均一な場を構造化せよ」と言っています。2.4.9は、それを磁性粒子・磁性流体・電磁場を使うFe-Fieldに特化させたものです。

2.4サブクラス内での位置づけ

2.4.1〜2.4.7は「Fe-Fieldをどう作るか」「何を使って成立させるか」を示す標準解群でした。強磁性体を導入し（2.4.1）、粒子化し（2.4.2）、流体化し（2.4.3）、多孔質構造と組み合わせ（2.4.4）、添加物で対応し（2.4.5）、外部環境に導入し（2.4.6）、物理効果で制御する（2.4.7）——と進んできました。

2.4.8は「成立したFe-Fieldを動的に使え」という標準解でした。場のパラメータを時間的に変化させて、システムの振る舞いを状況に応じて切り替える話です。

それに対して2.4.9は、さらに一歩進みます。2.4.8が「場を変化させる」なら、2.4.9は「場に構造を持たせる」です。場の空間分布やパターンそのものを設計対象にします。

大事なのは、2.4.9では必ずしも新しい物質を追加しなくてよいことです。すでに磁場を使っているなら、その磁場の「形」を変えるだけで改善できる可能性があります。物質を増やさず場の設計で性能を上げる——TRIZ的には、かなり理想性が高い方向です。

Su-Fieldモデルで見る

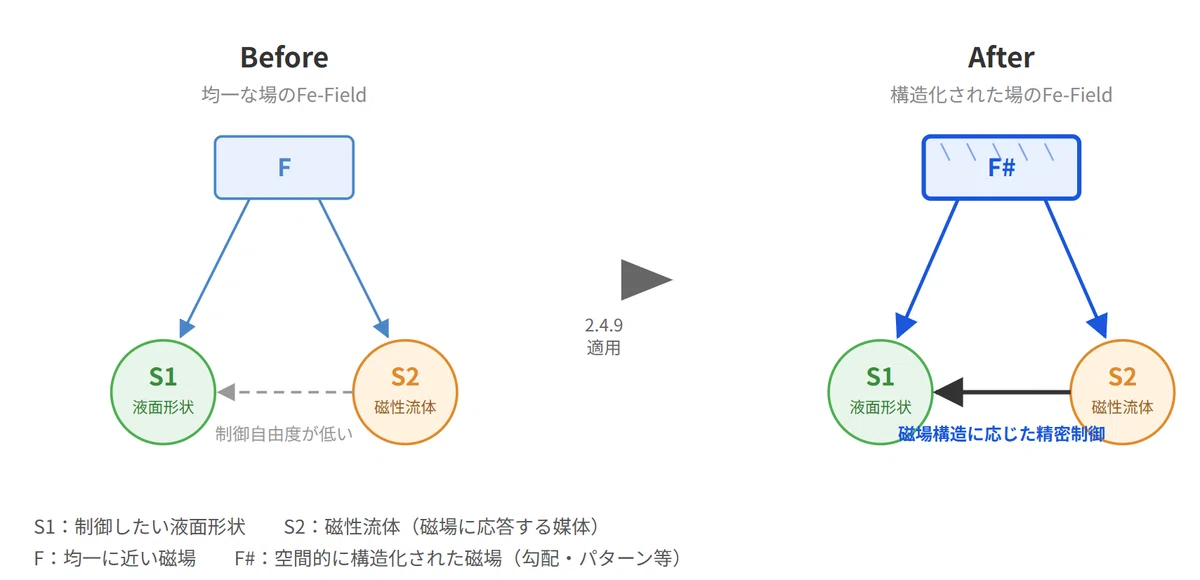

Before（均一に近い場のFe-Field）： S2（磁性流体）がS1（造形対象・表面）に対して、均一に近い磁場（F）のもとで作用しています。磁場に空間的な設計がないため、磁性流体の形を意図した位置・形状に制御する自由度は低い状態です。

After（2.4.9 適用後）： 場（F）が空間的に構造化されます（F#）。磁場の分布に強弱や勾配が設計され、磁力線の集中する場所やパターンが生まれます。それに応じてS2（磁性流体）が磁場の「形」に沿って再配置され、トゲ状・波状・リング状など、磁場構造に対応した形をとります。

ポイントは、S2の物質（磁性流体）は変わっていないことです。変わったのは場の構造だけです。場の"形"を変えることで、同じ物質がまったく違う振る舞いをする——これが2.4.9の核心です。

具体例：磁性流体アートの「形」を決めているもの

磁性流体のスパイク現象をもう少し掘り下げてみましょう。

そもそも磁性流体とは

磁性流体については、2.4.3の記事（HDDのフェロフルイディックシール）でも扱いました。マグネタイトなどの強磁性微粒子（直径10nm程度）を界面活性剤でコーティングし、水や油の中に安定分散させたコロイド溶液です。外見は黒いインクのような液体で、磁場がなければ普通の液体として振る舞います。

2.4.3では、磁性流体を磁場で定位置に保持して密封するという「流体の導入」が主題でした。HDD内部で回転する軸の隙間をふさぐために、磁性流体をリング状に保持する例です。あの記事で注目したのは、「液体なのに流れ落ちない」ことでした。

今回は、同じ磁性流体を違う角度から見ます。

磁場の空間分布で、トゲの出方は変わる

スパイク現象そのものは、磁場の臨界値を超えれば発生します。しかし、磁石の形状や配置を変えると、磁場の空間分布が変わり、それに伴ってスパイクの出方・配列・形状も変わります。

たとえば、円柱磁石を使えばその直上に放射状のスパイクが立ちます。リング状の磁石を使えば、スパイクはリング状に配列されます。複数の磁石を並べれば、磁場の重なりに応じた複雑な模様が現れます。磁石を動かせば、液体の形もリアルタイムに変わります。

つまり、磁性流体アートでアーティストが操作しているのは、液体ではなく磁場です。磁石の配置、距離、角度、形状を変えることで、磁場の空間構造を設計し、その結果として液体の形が決まるのです。

設計対象は「液体」ではなく「磁場の形」です。

2.4.3（磁性流体の導入）との違い

2.4.3では、磁性流体という物質を導入することが主題でした。「液体なのに磁場で保持できる」という物質側の特性に焦点を当てています。

2.4.9では、磁性流体はすでにある前提です。そのうえで、磁場の空間的な分布を設計することが主題になります。物質は同じでも、場の構造を変えるだけで結果が変わる——この違いが、2.4.3と2.4.9の境目です。

身近な例：磁気ストライプカード——磁化の「模様」が情報になる

磁性流体から少し離れて、もう一つの例を見てみましょう。

クレジットカードやキャッシュカードの裏にある、黒い帯。あれは磁気ストライプと呼ばれ、酸化鉄やバリウムフェライトなどの微小な磁性粒子が塗布されています。

この磁性粒子を「全部同じ向き」に磁化したとします。カードリーダーに通しても、一定の信号が出るだけで、何の情報にもなりません。つまり、均一な磁化では、情報は生まれません。

情報が記録されているのは、磁化の「向きの変化」です。磁気ヘッドで書き込むとき、ストライプ上の微小な領域ごとに磁化の方向を変えていきます。この「向きが変わる場所」と「変わらない場所」の配列が、0と1のデジタルデータに対応します。

つまり磁気ストライプカードは、磁化方向の空間的なパターン——いわば磁化の"模様"——として情報を保持しているのです。

2.4.9としての読み方

磁気ストライプカードは、2.4.9の「構造を持たない場から、空間的に特殊な構造を持つ場への移行」に対応します。

• Before：磁性体が全体的に同じ向きに磁化されている（構造を持たない状態）→ 情報にならない

• After：磁性体の磁化方向が空間的にパターン化されている（構造化された状態）→ 情報になる

ここで面白いのは、物質は一切変わっていないことです。磁性粒子の量も種類も同じです。変わったのは「磁化の空間パターン」だけです。それだけで、ただの黒い帯が「情報媒体」になります。

身近すぎて気づきませんが、私たちは「磁化の模様」を使って買い物をしていたのです。

発展例：リニアモーター——磁場の「波」が力になる

磁場の空間構造が「形」を作り（磁性流体）、「情報」を保持する（磁気ストライプ）。では、磁場の構造は「力」にもなるのでしょうか。

リニアモーターは、その問いに対する答えです。

通常のモーターは、回転する磁場でローターを回します。リニアモーターは、その回転磁場を「直線状に展開」したものです。ガイドウェイに沿って電磁コイルを並べ、電流を順番に切り替えることで、磁場の強い場所が直線方向に移動していきます。

この「移動する磁場のパターン」——進行磁場波——に車両側の磁性体や誘導電流が応答し、車両が前方に引っ張られます。

ここでも、やっていることは同じです。磁場を均一にかけるのではなく、空間的・時間的に構造化された磁場パターンを設計しています。

磁性流体アートでは、磁場の空間構造が造形になります。 磁気ストライプカードでは、磁化の空間パターンが情報になります。 リニアモーターでは、磁場の時空間パターンが推進力になります。

場の構造が果たす役割は、驚くほど広いのです。

まとめ

磁性流体のトゲは、磁石が「強いから」できるのではありません。磁場の空間的な分布が、液体の形を左右しています。磁気ストライプカードの黒い帯は、「磁石がくっついているから」情報を持つのではありません。磁化の向きの「パターン」が、情報を作っています。リニアモーターは、「磁力が強いから」走るのではありません。磁場の「波」が、車両を前に進めています。

2.4.9は、「磁場を使え」とは言っていません。それは2.4.1〜2.4.3ですでに済んでいます。2.4.8が「場を動的に変化させろ」と言ったのに対し、2.4.9はもう一歩進んで、場の空間分布・時間構造そのものを設計対象にせよ、と言っています。

2.4.9を使うときの問いはシンプルです。

「この磁場は、均一にかけるしかないのか？」 「場所によって強さを変えたら？ 時間的にパターンを持たせたら？」 「場の"形"を変えるだけで、物質を追加せずに性能を上げられないか？」

Fe-Fieldの強みは、磁性物質を非接触で、可逆的に制御できることです。しかしその強みは、場を均一に使うだけでは十分に引き出せません。場の「形」を設計して初めて、Fe-Fieldの制御性はフルに発揮されます。

磁場を、ただ強くするな。磁場の形を、設計せよ。
