道路の凸凹を、液体が聞いている──TRIZ発明標準解2.4.10「Fe-Fieldのリズム調整」

3行でわかるこの記事

• 標準解2.4.10は、Fe-Fieldの構成要素のリズムを合わせて効率を高める標準解です。

• 磁気粘性流体サスペンションでは、路面の揺れに合わせて液体の硬さをミリ秒単位で変えています。

• ポイントは「磁場を単に強くする」ことではなく、「対象の動きに合わせて磁場を変える」ことです。

はじめに──液体が「硬さ」を変える？

高級車に乗ったとき、段差を越えても車内にほとんどショックが伝わらない。そんな体験をしたことはないでしょうか。

サスペンションと聞くと、バネとダンパーを思い浮かべる人が多いと思います。バネが衝撃を受け止め、ダンパーが揺れを抑える。 しかし、この仕組みには根本的なジレンマがあります。硬くすればスポーツ走行に強いが乗り心地が悪い。柔らかくすれば快適だがカーブでふらつく。どちらかを選ばなければならない。

ところが、この「どちらか」を解消する技術があります。

ダンパーの中に入っているのは、ふつうのオイルではなく磁気粘性流体（MR流体）。微細な鉄系粒子が無数に分散した液体です。電磁石に電流を流すと、鉄粒子が鎖状に並び、液体の流れにくさ──見かけの粘性や降伏応力──が一気に高まる。電流を切れば、元のさらさらした液体に戻る。

しかし、ここで重要なのは、「磁場を強くかける」ことだけではありません。

路面入力や車体の動きに応じて、磁場を変化させるタイミングと強さを調整し続けることです。

もちろん液体そのものが耳を持っているわけではありません。センサーとECUが路面からの入力を読み取り、その情報に応じてMR流体の粘度を変える。比喩的に言えば、液体が道路の凸凹を"聞いて"、硬さを変えているのです。

これが、TRIZ発明標準解2.4.10「Fe-Fieldのリズム調整」です。

標準解2.4.10の定義

この標準解が言っていること

2.4.10のポイントは、磁場をただ強くすることではありません。 磁場・磁性粒子・対象物の応答タイミングを合わせることで、同じ入力からより大きな効果を引き出すことです。

Fe-Fieldには3つの構成要素があります。難しく見えますが、見るべきものは3つだけです。揺れるもの、磁場に反応するもの、そして磁場です。

• S1（対象物）：作用を受ける側（車体、腫瘍組織など）

• S2（強磁性粒子）：磁場に応答する物質（鉄粒子、磁性ナノ粒子など）

• F（磁場／電磁場）：制御のための場

この3つには、それぞれ固有の応答リズムがあります。

• 磁場の周波数・パルス間隔

• 磁性粒子の磁化反転にかかる時間（緩和時間τ）

• 対象物の振動周期、熱応答、流動特性

2.4.10は、「これらのリズムを合わせろ」と言っています。

つまり、固定された設定ではなく、対象物側のリズムに合わせて、場のリズムを更新し続けるのです。

2.3との関係

2.4.10は、サブクラス2.3「リズム調整による強化」のFe-Field版です。2.4.2の注記に「Fe-Fieldの各標準解は、2.1〜2.3の標準解の"同位体（isotopes）"とみなせる」と書かれており、対応関係は以下のとおりです。

Fe-Field標準解 対応する一般標準解 2.4.8 Fe-Fieldの動的化 ← 2.2.4 Su-Fieldの動的化 2.4.9 Fe-Fieldの構造変更 ← 2.2.5 場の構造変更 2.4.10 Fe-Fieldのリズム調整 ← 2.3.1 場と物質のリズム調整

中心的な対応は2.3.1ですが、Fe-Fieldが複雑な場合は2.3.2（複数の場同士のリズム調整）や2.3.3（両立しにくい活動の時間分割）も含みます。

ただし、2.3.1との質的な違いがある

通常のSu-Field（2.3.1）では、場の周波数を物質の固有振動数に合わせます。基本的に、設計時に一度決めれば済む静的な調整です。

一方でFe-Fieldは、磁場を電子的に制御できるという特長があります。つまり、2.4.10ではリアルタイムに合わせ続けることが可能になる。これはFe-Fieldならではの質的な飛躍です。

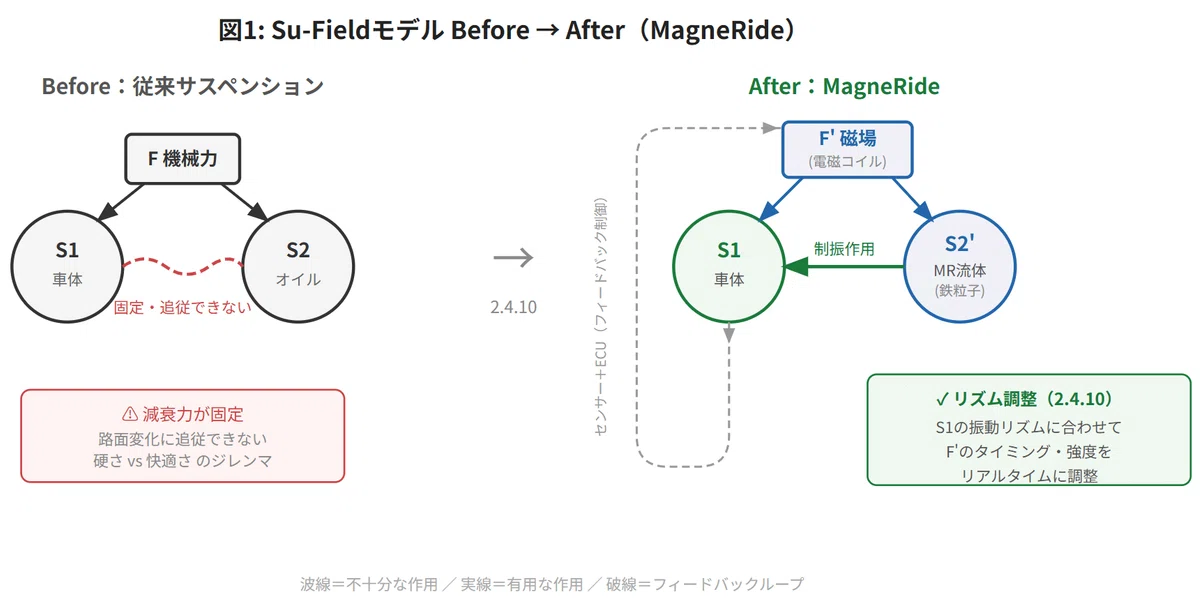

具体例：MagneRide──路面の凸凹に「合わせ続ける」サスペンション

Before（従来のサスペンション）

従来型の多くのサスペンションでは、バネ定数や減衰特性は機械的な設計によって大きく決まり、走行中に広い範囲で高速に変えることは困難でした。

高速道路の滑らかな路面でも、荒れた市街地でも、基本的には同じ減衰特性で走ることになります。

Su-Fieldモデルで見ると、S1（車体）とS2（オイル）の間にF（機械的な力）が作用していますが、このFは固定されており、路面状況の変化に追従できません。

After（MagneRide）

MagneRideでは、ダンパー内部のオイルが磁気粘性流体（MR流体）に置き換わります。ピストン内部には電磁コイルがあり、コイルに流す電流を変えると、MR流体中の鉄粒子が鎖状構造を形成して流動抵抗が変化します。

車体の各コーナーにセンサーが配置され、路面入力・車体加速度・ステアリング角度などを常時読み取ります。ECU（電子制御ユニット）がこのデータをもとに、各ダンパーの電流値をリアルタイムで調整します。

BWI Groupによると、第4世代のMagneRideは減衰力を最大で1秒間に1000回調整できます。MR流体の粘度切り替えはミリ秒単位で行われ、人間の瞬きよりはるかに短い時間で路面や車体の変化に追従します。

ここに2.4.10の考え方が現れています。

MagneRideを2.4.10の視点で読むと、従来のサスペンションとの違いは「リズムを合わせ続ける」点に見えてきます。

• S1（車体）の振動リズム：路面の凹凸が車体に伝える振動パターン

• S2（MR流体中の鉄粒子）の応答リズム：鉄粒子が鎖状構造を形成・解除する速度

• F（磁場）のリズム：ECUが電流を変化させるタイミングと強度

この3つのリズムが合っていなければ、磁場をどれだけ強くしても効果は限定的です。路面の凹凸が車体を押し上げたタイミングで磁場が変わらなければ、振動はそのまま乗員に伝わります。逆に、車体の運動状態に合わせて磁場を変えれば、必要最小限の電流で大きな制振効果が得られます。

磁場を単に強くするのではなく、タイミングと強さを対象物の応答に合わせる。これが2.4.10の本質です。

補足：MagneRideは2.4.10「だけ」の例ではない

正確に言えば、MagneRideは複数の標準解の複合です。

• 2.4.3（磁性流体の使用）：MR流体をダンパーに導入

• 2.4.8（Fe-Fieldの動的化）：減衰力を動的に変化させる構造

• 2.4.10（リズム調整）：路面振動と磁場制御のタイミングを合わせる

実際の製品は、単一の標準解だけでは成り立ちません。しかし、この記事で注目したいのは、従来のサスペンションとの決定的な違いである「対象物のリズムに合わせて場を更新し続ける」というコンセプトです。

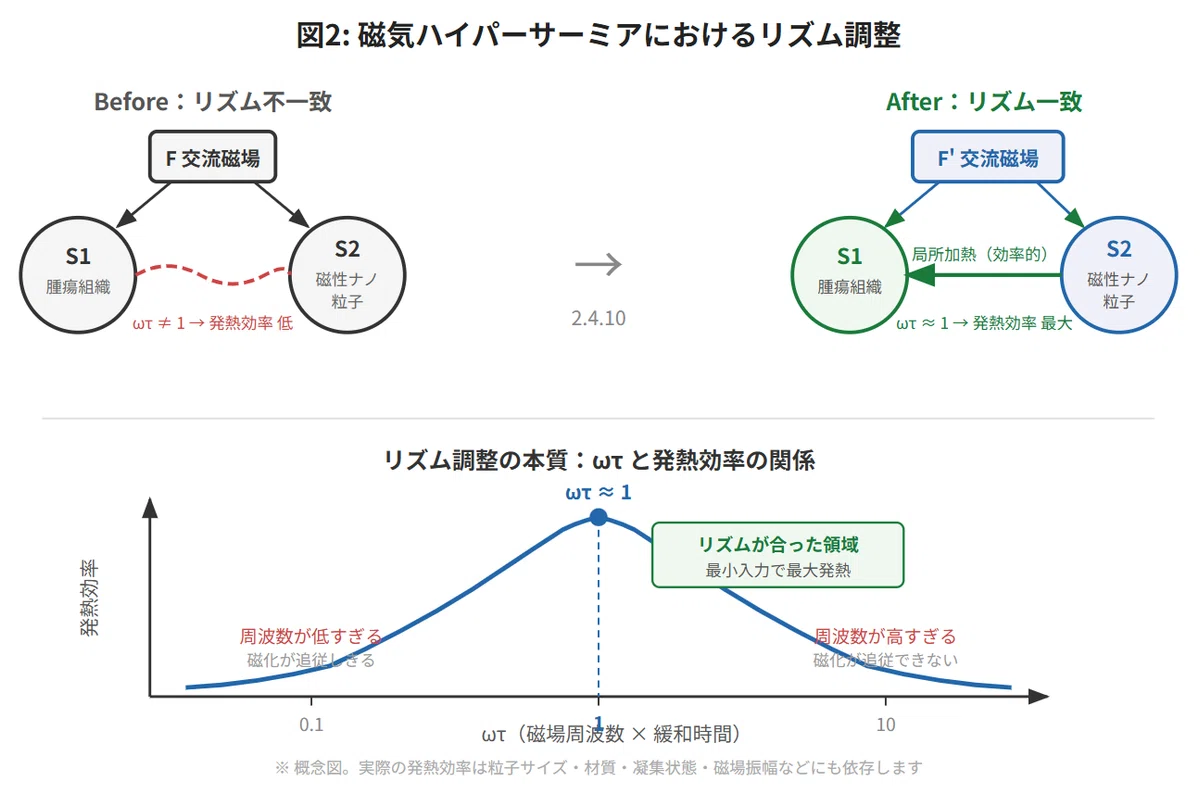

もうひとつの例：磁気ハイパーサーミア

2.4.10は自動車だけの話ではありません。薬学・医療の分野では、磁性ナノ粒子を交流磁場で発熱させる磁気ハイパーサーミア（磁気温熱療法）にも同じ考え方が現れます。

磁性ナノ粒子を腫瘍に集積させ、外部から交流磁場をかけて局所的に発熱させるがん治療技術です。

磁性ナノ粒子の発熱効率は、粒子のサイズ・材質・凝集状態・磁場強度・周波数などに左右されます。なかでも重要なのが、粒子が磁場変化にどれくらい速く追従できるかという応答時間──緩和時間τです。

緩和損失が支配的な条件では、交流磁場の角周波数ωとτの関係が重要になり、ωτが1に近い領域でエネルギー吸収が大きくなります。つまり、磁場の変化が速すぎても遅すぎても効率は落ち、粒子の応答時間に合った周波数設計が必要になります。

機械的な共振そのものではありませんが、「外から与える場の時間スケール」と「粒子が応答できる時間スケール」を合わせるという意味では、リズム調整の非常にわかりやすい例です。

さらに最近の研究では、正弦波ではなく台形波の磁場波形を使うことで、同じ周波数・振幅でも発熱効率をさらに最適化できることが示されています。波形の「形」もリズム調整の変数になるわけです。

Su-Fieldモデルでは：

• S1：腫瘍組織（加熱対象）

• S2：磁性ナノ粒子（Fe₃O₄など）

• F：交流磁場

Beforeでは、磁場の周波数が粒子の応答時間と合っておらず、発熱効率が低い。 Afterでは、周波数や波形を粒子のτに合わせることで、最小限の磁場強度で効率よく発熱させる。

2.4.10を使いこなすために

2.4.10を使うときは、次の順番で考えるとよいです。

① 対象物S1は、どんな時間スケールで変化しているか。 路面の振動は数Hz〜数十Hz。腫瘍組織の熱応答は秒単位。まず対象物の「動き」を知る。

② 磁性粒子S2は、その変化にどれくらいの速さで応答できるか。 MR流体の粒子はミリ秒で応答する。ナノ粒子の緩和時間τは粒子サイズに依存する。S2の応答限界を知る。

③ 磁場Fは、どの周波数・位相・パルス幅・波形で与えるべきか。 ①と②から、Fの最適なリズムが決まる。周波数だけでなく、波形（正弦波か台形波か）も変数になり得る。

④ 固定設定でよいか、フィードバック制御で合わせ続ける必要があるか。 対象物の状態が一定なら固定設定で済む（ハイパーサーミア寄り）。時々刻々と変わるならリアルタイム制御が必要（MagneRide寄り）。

2.4.8（動的化）と2.4.10（リズム調整）の違い

2.4.8は「構造を柔軟に、速く変化させる」こと。2.4.10は「その変化を対象物のリズムに合わせる」こと。動的化は必要条件、リズム調整はその上に乗る最適化です。MagneRideで言えば、ダンパーの粘度を動的に変えられること（2.4.8）と、路面振動に合わせて変えること（2.4.10）は別のレイヤーです。

2.4.10が特に効くとき

• 「磁場を強くしたが、効果が頭打ちになった」→ リズムが合っていない可能性

• 「発熱、ノイズ、過剰反応が出ている」→ 力任せの強化ではなく、タイミング最適化へ

• 「対象物の状態が時々刻々と変わる」→ リアルタイムのリズム調整が必要

まとめ

2.4.10「Fe-Fieldのリズム調整」は、磁場を単に強くする標準解ではありません。 磁場・磁性粒子・対象物の応答タイミングを合わせ、同じ入力からより大きな効果を引き出す標準解です。

MagneRideでは、路面の振動に合わせて液体の硬さをミリ秒単位で変え続けます。磁気ハイパーサーミアでは、磁性ナノ粒子の応答に合わせて交流磁場を設計し、効率よく熱を生み出します。

どちらも「力任せ」ではなく、「タイミング」で勝っています。

身近な技術をよく見ると、そこには単なる材料の工夫だけでなく、リズムを合わせる設計があります。 それが、TRIZ発明標準解2.4.10の面白さです。
