このブレーキには、パッドがない──TRIZ発明標準解 2.4.11「E-Fieldへの移行」
3行でわかるこの記事
・標準解2.4.11は、磁性粒子を入れられないときに、代わりに「電流」を対象物の中に生ませて制御するE-Fieldへの移行です。
・渦電流ブレーキ、スピーカー、誘導モーターはいずれも、磁性粒子なしで電流と磁場の相互作用から力を作っています。
・Fe-Fieldには10個の標準解があるのにE-Fieldは2個だけ──この非対称性は、標準解がまだ進化途上であることを示しています。
はじめに：触れていないのに止まる？
ジェットコースターに乗ったことはあるでしょうか。
あの絶叫マシンが最後にスーッと止まるとき、実はブレーキパッドが車体に触れていないことがあります。
摩擦で止めているわけではありません。接触していないのに、減速するのです。
「え、じゃあ何で止まるの？」
答えは、車体の金属の中に"電流を生ませている"からです。
これが、TRIZの標準解2.4.11——E-Fieldへの移行——の、身近で美しい具体例です。
標準解2.4.11の定義
2.4.11. E-Fieldへの移行（相互作用する電流をもつSu-Field）
強磁性体の導入、または物質の磁化が困難な場合には、外部電磁場と、直接通電させた電流もしくは誘導電流との相互作用、あるいはそれら電流同士の相互作用を利用すべきである。
注記： Fe-Fieldが強磁性粒子を用いるSISであるのに対し、E-Fieldは強磁性粒子の代わりに、電流または相互作用する電流を用いるSISである。E-Fieldの発展は、Fe-Fieldと同様に、Su-Field進化の一般的な流れを繰り返す。すなわち、単純なE-Field → 複合E-Field → 外部環境に基づくE-Field → 動的化 → 分割／構造化 → リズム調整、である。
補足： ここでいう「E-Field」は、単なる「電場（electric field）」ではありません。TRIZ標準解における「電流、または相互作用する電流を含むSu-Field」を指す用語です。電場・磁場・電磁場といった物理用語とは区別して読んでください。
この標準解が言っていること
「磁性粒子を入れられないなら、対象物の中に電流を"生ませて"、その電流と外部場の相互作用で制御しろ」ということです。
これまでの2.4シリーズ（2.4.1〜2.4.10）は、Fe-Field——つまり「磁性粒子を仕込んで磁場で制御する」パターンでした。しかし現実には、磁性粒子を入れられないケースがたくさんあります。異物混入NG、材料特性が変わる、高温で磁性が消える、食品・医療・半導体で汚染リスクがある……。
2.4.11は、そのとき「諦める」のではなく、「磁性粒子という"物質"の代わりに、電流という"現象"を仕込む」方向に発想を切り替える標準解です。
具体例①：渦電流ブレーキ——触れずに止める
Before：摩擦ブレーキの世界
通常のブレーキは、パッドをディスクやレールに押し当てて摩擦で止めます。
直感的でわかりやすい方式ですが、問題もあります。
パッドが摩耗します（交換が必要です）
摩擦で高温になります（フェード現象で効きが落ちます）
粉塵が出ます
接触部分にガタが出ると効きが不安定になります
After：渦電流ブレーキの世界
渦電流ブレーキでは、動いている金属（レールやディスク）の近くに磁石を置きます。
金属が磁場の中を動くと、金属内部に渦電流（うずでんりゅう）が発生します。この渦電流が元の運動を打ち消す方向の磁場を作るため、非接触で制動力が生まれるのです。
ここが面白いポイントです。
磁性粒子を入れていません
金属の中に「電流」を生ませています
その電流と磁場の相互作用で力が生まれています
ブレーキパッドを押し当てない。接触による制動部の摩耗がない。それでも止まる。
ジェットコースターの磁気ブレーキ、トラックの補助ブレーキ（リターダー）、一部の高速鉄道の減速装置などに使われています。
ただし、渦電流ブレーキは速度が落ちるほど制動力が弱くなります。そのため、完全停止や停止保持には、摩擦ブレーキなどと組み合わせて使われることがあります。それでも、「高速で動いているものを、触れずに滑らかに減速する」用途では非常に強力です。

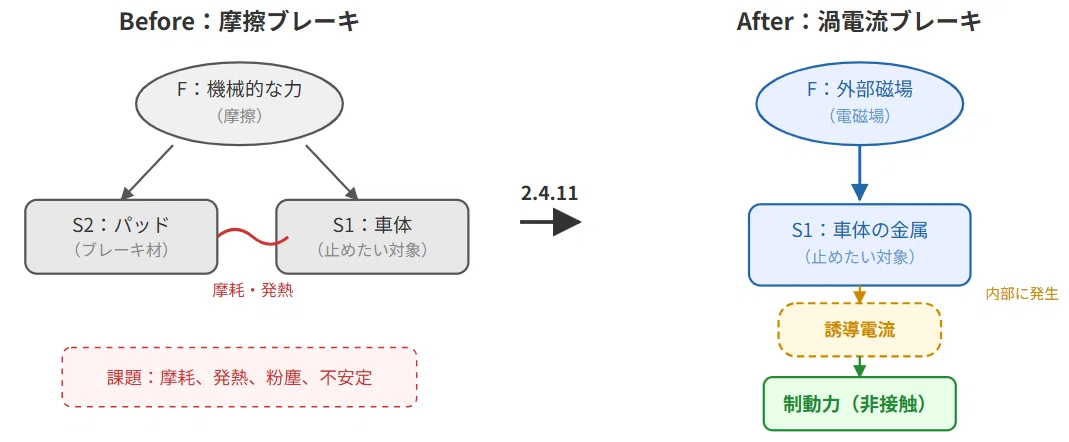

Su-Fieldモデルとの対応
Before（摩擦ブレーキ）：
S1：車体（止めたい対象）
S2：ブレーキパッド
F：機械的な力（摩擦）
課題：摩耗、発熱、不安定
After（渦電流ブレーキ）：
S1：車体の金属部分
F：外部磁場
追加されるもの：金属内部に生じる誘導電流
作用：誘導電流と磁場の相互作用 → 制動力
Fe-Fieldなら「磁性粒子をS3として追加する」ところですが、渦電流ブレーキは違います。S1（金属）の中に電流という"現象"を発生させて、それを場との相互作用の担い手にしています。これがE-Fieldの本質です。
E-Fieldの2つのルート
2.4.11の定義をもう一度見てみましょう。この標準解では、電流の関わり方を2種類挙げています。
誘導電流（induced currents）： 外部磁場の変化、または磁場中での対象物の運動によって、対象物の中に間接的に電流を発生させます。多くの場合、非接触です。
直接通電ルート（direct contact）： 対象物や作用部に直接電流を流し、その電流と磁場・電磁場、または他の電流との相互作用を利用します。多くの場合、電極や導線の接触を伴います。
なお、定義文中の "direct contact" という表現は解釈に幅があります。ここでは「接触を通じて直接通電する電流」として解釈しています。
渦電流ブレーキは「誘導電流ルート」の代表例でした。では「直接通電ルート」側はどんな例があるのでしょうか。
具体例②：スピーカー——電流と磁場で空気を揺らす
毎日使っているスマホやイヤホンのスピーカー。あの音は、実は「電流と磁場の押し合い」で生まれています。
スピーカーの中には、永久磁石と「ボイスコイル」と呼ばれる細い導線の巻きがあります。音声信号が電流としてコイルに流れると、磁場の中でコイルに力が働きます（ローレンツ力）。この力でコーン（振動板）が前後に動き、空気が揺れて、音になるのです。
TRIZ的に見ると、こうなります。
磁性粒子は入れていません
ボイスコイルに直接電流を流しています
その電流と永久磁石の磁場の相互作用で力（振動）が生まれています
これは定義文の「direct contact」側——つまり、作用を担う部材（ボイスコイル）に直接電流を流し、その電流と磁場の相互作用で作用を作る例です。渦電流ブレーキでは「磁場の変化で電流を生ませた」のに対し、スピーカーでは「電流を意図的に流して、磁場との相互作用で力を作っている」わけです。電流の与え方は逆ですが、電流と磁場の相互作用で作用を作るという構造は同じです。

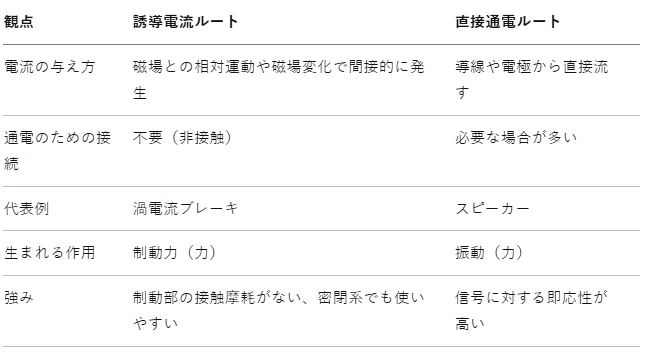

2つのルートを並べてみる
E-Fieldで重要なのは、「電気を使う」こと自体ではありません。重要なのは、対象物の中に電流を発生させる、あるいは電流を流し込み、その電流を作用の担い手にすることです。その作用は力になることもあれば、熱になることもあります。渦電流ブレーキやスピーカーでは「力」として現れますし、抵抗スポット溶接のように「ジュール熱」として現れる場合もあります。
具体例③：誘導モーター——つながずに回す
E-Fieldの「偉大さ」を語るなら、この例は外せません。
誘導モーターは、ローター（回転する部品）に電線がつながっていないモーターです。
ステーター（固定側）のコイルに交流電流を流すと、回転する磁場が生まれます。この回転磁場がローター内に誘導電流を発生させ、その電流と磁場の相互作用でトルクが生まれ、ローターが回ります。
構造がシンプルで、丈夫で、安い。だから世界中の工場のポンプ、ファン、コンベア、空調、エレベーター、電車……あらゆるところで使われています。
TRIZ的に見ると、これは渦電流ブレーキの「裏返し」です。
どちらも「ローターやレールに電線をつないでいない」のは同じです。外部から磁場を与えるだけで、対象物の中に電流が生まれ、それが力になります。Fe-Fieldの「磁性粒子を仕込む」に対して、E-Fieldは「電流を生ませる」。世界の産業を支える代表的な技術の中にも、この標準解の考え方を見出すことができます。
Fe-Field 10個、E-Field 2個——標準解に残された「空白」
ここまで具体例を見てきました。渦電流ブレーキ、スピーカー、誘導モーター。どれも強力で、世の中を動かしている技術です。
なのに、標準解体系での扱いにはかなり大きな非対称性があります。
Fe-Fieldの手厚さ
Fe-Field（磁性粒子＋磁場）には、2.4.1から2.4.10まで10個の標準解が用意されています。基本導入から、流体化、毛管多孔質構造、複合化、外部環境利用、物理効果、動的化、構造変更、リズム調整まで、進化の各ステップに独立した番号が振られています。
E-Fieldの簡素さ
一方、E-Field（電流＋電磁場）は——少なくとも2.4の中では——E-Fieldとして明示されているのは2.4.11と2.4.12の2個だけです。
しかも2.4.11の注記には、E-Fieldも同じ進化系列を辿ると明記されています。
単純なE-Field → 複合E-Field → 外部環境に基づくE-Field → 動的化 → 分割／構造化 → リズム調整
6段階の進化です。Fe-Fieldでは、これらに近い進化段階に独立した標準解番号が与えられています。しかしE-Fieldでは、全部が注記の箇条書き6行に収められています。

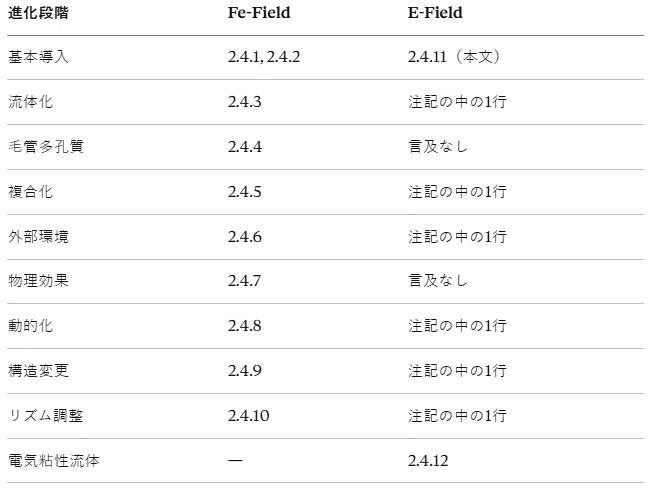

対比するとこうなります。
なぜこうなったのか
標準解は、アルトシュラーらが大量の特許を分析して抽出した「発明の共通パターン」です。1970年代から1980年代にかけて整理されました。
断定はできませんが、Fe-Fieldが10個に展開された背景には、特許分析から比較的きれいな進化パターンを抽出しやすかったことがあるのではないかと思います。「磁性粒子を入れる → 細かくする → 流体にする → 磁場で制御する」という進化が、多くの特許で繰り返し現れていた。だから各段階に番号をつけて標準解として独立させる価値があったのでしょう。
E-Fieldの方は、原理的には同じ進化構造があるはずですが、当時の特許から十分なパターンが蓄積されなかったのかもしれません。あるいは、電流・電場の応用は範囲が広すぎて（誘導加熱、電気泳動、圧電素子、半導体、電磁波……）、一つの進化系列として切り出しにくかった可能性もあります。
「未完成」は弱点ではなく、可能性
ここで思い出したいのは、標準解の冒頭にあるこの一文です。
標準解のリストは有限ではない。新たな技術や工学の進化に基づいて、新しい推奨解が発見され、追加されうる。
つまり、2.4.11の注記に箇条書きされた6段階は、将来展開されることを前提に残された「空白」とも読めます。
現代は、EV、ワイヤレス給電、MEMS、パワーエレクトロニクス、電磁成形、誘導加熱の高度化……と、E-Field的な技術がかつてないほど発展しています。もしアルトシュラーが今の技術を見たら、E-Fieldにも独立した標準解番号を振っていたかもしれません。
標準解は「完成した教典」ではなく、進化途上のフレームワークです。 2.4.11の非対称性は、そのことをわかりやすく示しています。
まとめ
2.4.11の本質は、こう言えます。
「物質（磁性粒子）を入れる代わりに、現象（電流）を生ませる」。
Fe-Fieldでは、磁性粒子という「物質」を仕込んで、磁場で制御しました。E-Fieldでは、対象物の中に電流という「現象」を発生させて、その電流と場の相互作用で力・熱・運動を作ります。
具体的には2つのルートがあります。
誘導電流ルート：外部磁場の変化で、対象物に間接的に電流を生ませる（渦電流ブレーキ、誘導モーター）
直接通電ルート：導線や電極を通じて直接電流を流し、磁場・電磁場、または他の電流との相互作用で作用を作る（スピーカー）
そして、この標準解には面白い「余白」があります。Fe-Fieldが10個の標準解で丁寧に進化系列を展開しているのに対し、少なくとも2.4の中では、E-Fieldとして明示されているのは2個だけです。注記には「同じ進化を辿る」と書かれていながら、展開されていません。76個の標準解は完成品ではなく、まだ進化の途上にある——2.4.11は、そのことを最も雄弁に語っている標準解です。
次回は、2.4.12——「電気粘性流体の利用」を取り上げます。E-Fieldのさらに先にある、もう一つの特殊ケースです。
