NASAは「液体で点字を作る」装置を特許化した──TRIZ発明標準解2.4.12

3行でわかるこの記事

• 標準解2.4.12は「強磁性流体が使えない場合に、電場で粘度を制御できる電気粘性流体（ER流体）を使う」という解法です。

• NASAは、この原理を使い「液体の粘度変化で点字の突起を作る」触覚ディスプレイを特許化しました。

• 2.4.12の本質は、粘度という材料固有の性質を、電場で瞬時に切り替えられるパラメータに変えることにあります。

NASAが特許化した「液体の点字」

点字ディスプレイといえば、ピエゾ素子やソレノイドでピンを物理的に上下させるものが一般的です。

しかしNASAは、まったく異なるアプローチの装置を特許化しました（US Patent 5,496,174）。NASAの技術報告として公開されたこの特許は、宇宙用途ではなく、触覚情報提示のための汎用装置です。

その仕組みはこうです。

• 2枚の板の間に、電気粘性流体（ER流体）を流す

• 板の上面には、点字の各ドットに対応する小さなチャンバーがあり、その上に弾性膜が張られている

• チャンバーの下には個別の電極がある

• 電圧をかけると、ER流体の見かけの粘度が急上昇し、流れが強く制限される

• 流れが制限された箇所では、ER流体がチャンバー内に蓄積し、圧力が上がる

• その圧力が弾性膜を押し上げ、指先で感じられる「点」を作る

電圧を切れば、液体はサラサラに戻り、膜も元に戻ります。

ドットごとにピンを押し上げるメカがない。 ピエゾ素子もソレノイドもバネもなく、液体の粘度変化が生む圧力差だけで、弾性膜を膨らませて触覚点を作っています。

Before / After

Before： 従来の点字ディスプレイは、ドットごとにピエゾ素子やソレノイドを配置し、機械的にピンを押し上げます。構造が複雑で、部品点数が多く、フルページ表示は困難でした。

After： ER流体版では、電極に電圧をかけるだけで液体の粘度が変わり、圧力差で膜が膨らみます。プリント基板技術と適合し、フルページの点字を一度に表示できます。

標準解2.4.12「電気粘性流体の利用」との対応

TRIZ発明標準解2.4.12の定義はこうです。

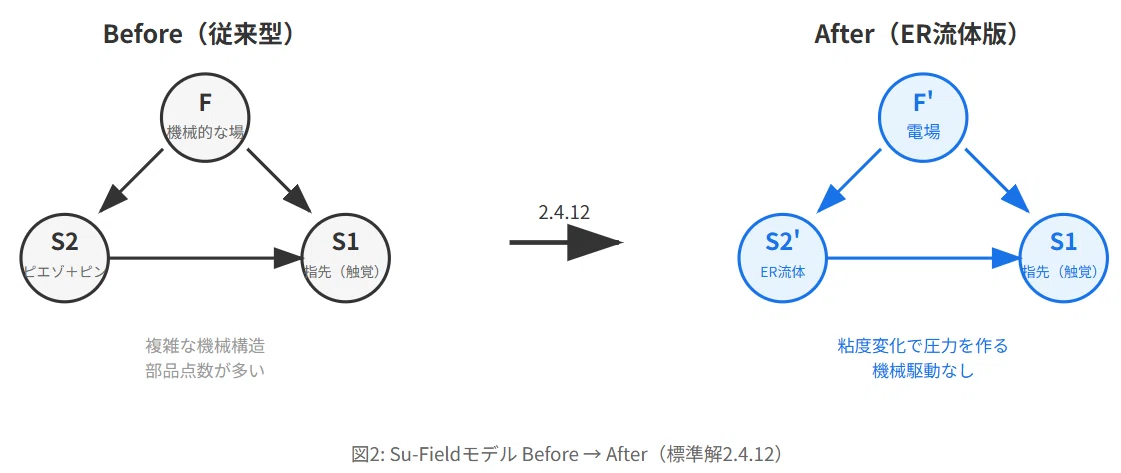

NASAの点字ディスプレイをSu-Fieldモデルで記述してみます。

Before（従来型）：

• S1（対象物質）：指先（読者の触覚）

• S2（ツール物質）：ピエゾ素子＋ピン（機械構造）

• F（場）：機械的な場（物理的な上下動）

After（ER流体版）：

• S1（対象物質）：指先（読者の触覚）

• S2'（ツール物質）：ER流体（電気粘性懸濁液）

• F'（場）：電場

機械構造（S2）がER流体（S2'）に、機械的な場（F）が電場（F'）に置き換わっています。「ピンを動かす」という構造的な解を、「液体の粘度を変える」という場的な解に変換したわけです。

ここでのポイントは、従来は構造（可動部品）で実現していた機能を、材料の物性変化だけで代替していることです。

電気粘性流体（ER流体）とは何か

ER流体は、絶縁性の液体（シリコーンオイルなど）の中に、微細な誘電体粒子（直径50μm以下）を分散させた懸濁液です。

電場がないとき、粒子はランダムに分散しており、流体はサラサラです。

電場をかけると、粒子が分極し、電場の方向に沿って鎖状の構造を形成します。この鎖が流体のせん断抵抗を急激に増やし、見かけの粘度が劇的に上昇します。液体がゲル状の固体に近い挙動を示すようになるのです。見かけの粘度は最大で10万倍程度変化するとされています[1]。

この変化はミリ秒オーダーで起こり、電場を切ればすぐに元に戻ります。

つまりER流体は、粘度にON/OFFスイッチがついた液体です。

なぜ点字ディスプレイにER流体なのか

NASAの装置が巧みなのは、ER流体の粘度変化を「直接の力」としてではなく、「流れの制御」として使っている点です。

もう少し詳しく見てみましょう。

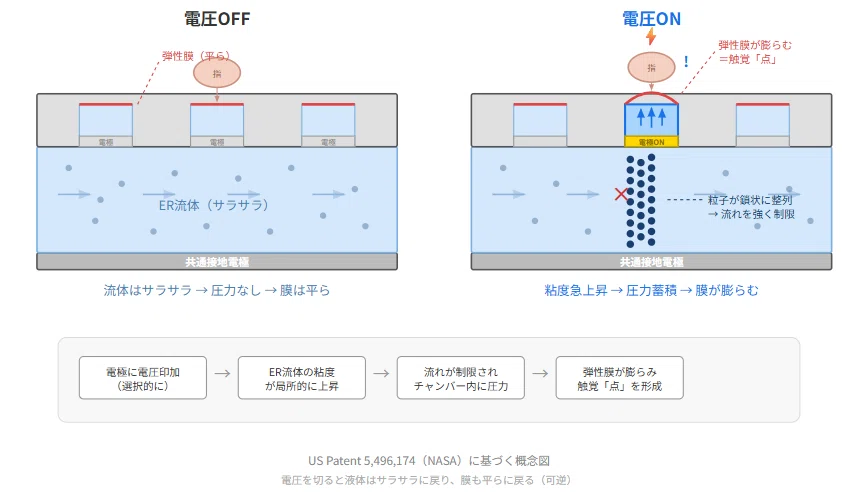

装置の内部では、ER流体が常に一定の圧力で循環しています。各ドットに対応するチャンバーには、共通の接地電極と個別のドット電極があります。

電圧OFF： ER流体はサラサラのまま自由に流れ、チャンバー内の圧力は上がりません。膜は平らなままです。

電圧ON： その箇所のER流体だけ見かけの粘度が急上昇し、流れが強く制限されます。しかし上流からの供給は続くので、チャンバー内に圧力が蓄積します。この圧力が弾性膜を押し上げ、指先に「点」として感じられる突起を作ります。

この方式の利点は、粘度変化の大きさそのものよりも、流れを制限するか通すかの制御で十分に機能することです。

さらに、電極のパターンはプリント基板で作れるため、ドット数を増やしてもコストや複雑さが比例的に増えるわけではありません。従来の機械式では実現困難だったフルページの点字表示が、原理的には可能になります。

1947年──液体でクラッチを作った男

NASAの点字ディスプレイは、ER流体の歴史の中では比較的新しい応用です。この「電気で固くなる液体」の原点は、1947年にまで遡ります。

アメリカの発明家ウィリス・ウィンスロー（Willis Winslow）は、1939年から実験を始めていました。絶縁オイルの中に澱粉、小麦粉、ゼラチン、石灰石などの粒子を分散させ、電場をかけると流体の挙動が劇的に変わることを発見したのです[2]。

1947年、ウィンスローは米国特許 2,417,850 を取得しました[3]。

そのタイトルは、「Method and Means for Translating Electrical Impulses Into Mechanical Force」──電気インパルスを機械力に変換する方法と手段。

この特許では、ER流体を2枚の円盤の間に入れた装置が記述されています。

• 電圧OFF： 流体はサラサラで、片方の円盤が回っても力はほとんど伝わらない

• 電圧ON： 流体が固くなり、円盤間でトルクが伝達される

つまり、液体だけで作ったクラッチです。歯車も摩擦板もない。電気信号を流体の物性変化に変え、それを機械力に変換する。

ウィンスローはこの原理に基づき、ショックアブソーバー、バルブ、トランスミッション、流体カップリングなど、多数の装置を提案しました[4]。この特許群は、TRIZの標準解体系が整備された1970〜80年代に、「発明パターン」として識別されるだけの蓄積があったと考えられます。

2.4.12がわざわざ独立した標準解として存在する理由の一つは、ウィンスローの特許タイトルが端的に示しています。ER流体は単なる「粘度が変わる液体」ではなく、電気信号を機械的な力に変換するインターフェースなのです。

人に触れる機械を、安全にする

ER流体のもう一つの応用領域は、「人間と機械の接点」です。

歩行器にER流体ブレーキを内蔵した装置が研究されています。車輪内部にER流体ブレーキ、高圧電源、速度センサを収納し、設定速度を超えると自動的にブレーキがかかります。下り坂ではハーフブレーキ、乗り移り時にはフルロックなど、状況に応じた制動が電圧制御だけで実現されます。同様のアプローチは、脳卒中後の歩行再訓練に使われる膝リハビリ装具（AKROD）でも採用されています[5]。

ポイントは、ER流体ブレーキが「ブレーキ型」であることです。

モーター駆動のリハビリロボットは「動力を加える」仕組みなので、制御が外れれば暴走のリスクがあります。一方、ER流体ブレーキは「抵抗を加える」仕組みなので、電圧が切れればフリーになるだけです。本質的に安全方向に倒れます。

これはTRIZ的に見ると、ER流体の「ニッチだがハマると強い」特性をうまく活かした例です。大出力は不要、求められるのは可変で安全な抵抗感。ER流体の長所（応答の速さ、電気制御の精密さ、ブレーキ型の安全性）が活き、短所（出力の小ささ）が問題にならない領域です。

2.4.11との関係──「親子」ではなく「並列」

2.4.12の体系上の位置づけを整理します。

サブクラス2.4は、大きく2つのブロックに分かれます。

前半（2.4.1〜2.4.10）：Fe-Field（磁性粒子＋磁場） の発展パターン。プロトFe-Fieldから始まり、磁性流体、動的化、構造化、リズム調整まで展開されます。

後半（2.4.11〜2.4.12）： 磁性が使えないときの代替ルートです。

2.4.11は「E-Field」──磁性粒子の代わりに電流・誘導電流を使うSu-Fieldです。渦電流ブレーキ、誘導加熱、誘導モーターなど、電流そのものが力や熱を生みます。

2.4.12は同じE-Fieldの中でも、電流ではなく電場が主役です。ER流体の中の粒子は電流を流すわけではなく、電場で分極して鎖状構造を作り、それが粘度変化を生みます。

• 2.4.11：電流 → 電磁力（直接的）

• 2.4.12：電場 → 粒子の分極・構造変化 → 粘度変化 → 力（間接的）

原文でも2.4.12は "A special type of E-Fields" と書かれており、2.4.11の「下位」ではなく「並列的な特殊タイプ」として位置づけられています。

なぜニッチに見えるのか──MR流体との競争

正直に言えば、2.4.12は標準解の中でもかなりニッチな部類です。その理由は、磁気粘性流体（MR流体）という強力な競合が存在するからです。

MR流体は、磁性粒子を液体に分散させたもので、磁場をかけると粘度が変わります。原理はER流体と似ていますが、使う場が電場ではなく磁場です。

実用化の差は歴然としています。MR流体は、Delphi由来のMagneRideとして、高級車やスポーツカーのサスペンションに量産搭載されています。一方、ER流体の大規模な量産実用例はまだ限定的です。

ER流体が苦戦している理由は主に3つあります。

1. 高電圧が必要： ER流体の動作には数kV/mmの電場が必要です。空気の絶縁破壊電圧が約3 kV/mmなので、ギリギリの設計を強いられます[1]

2. 出力が小さい： 従来型ER流体の降伏応力は数kPa程度。MR流体は数十kPa以上であり、大きな差があります

3. 沈降しやすい： 粒子が時間とともに沈殿し、性能が劣化します

GER──巨大電気粘性効果の登場

ただし、ER流体の進化は止まっていません。

2003年、香港科技大学のWenらは、ナノ粒子を用いたER流体で130 kPaの静的降伏応力を達成し、巨大電気粘性効果（Giant Electrorheological Effect, GER）と名付けました[6]。従来型ER流体の理論的上限を超える値であり、材料設計によって出力不足を乗り越えようとする流れです。

ER流体は「ニッチだから終わった技術」ではなく、材料科学の進歩とともに性能が更新され続けている領域です。

2.4.12の本質──固定された物性を、可変パラメータに変える

ここまで見てきた例に共通する構造があります。

NASAの点字ディスプレイでは、粘度を電場で変えて圧力を作りました。ウィンスローのクラッチでは、粘度を変えてトルクを伝えました。歩行器やリハビリ装具では、粘度を変えて抵抗力を作りました。

いずれも、「粘度」という本来は材料に固定された性質を、電場で瞬時かつ可逆的に切り替えられるパラメータに変換しています。

これはTRIZの文脈で見ると、2.2（サブクラス：Su-Fieldの動的化）や5.3.2（物質の二重の相状態）ともつながる、かなり普遍的な発想パターンです。

したがって、2.4.12を実務で活用するときは、文字通り「ER流体を使え」と読むよりも、一段抽象化して読むのがよいと思います。

「固定された材料物性を、外部の場で動的に切り替えられないか？」

粘度だけではありません。硬さ、摩擦、透過性、接着性、屈折率──何であれ、「いま固定されている物性」を「スイッチ付きのパラメータ」に変えられないかと問うこと。それが2.4.12の示す発明方向です。

補足：2.4.6との接続

標準解2.4.6（外部環境を利用したFe-Field）の定義にも、以下の記述があります。

つまり、ER流体は2.4.12として単独で使うだけでなく、2.4.6の枠組みで「対象物は変えず、周囲の媒体をER流体にする」という使い方も想定されています。

たとえば、対象物を磁性化できない場合に、対象物の周囲をER流体で満たし、電場で流体の粘度を変えることで、対象物にかかる抵抗や浮力を外部から制御する──という方向です。

適用チェックリスト

こんな状況なら2.4.12を試す

• 磁性流体（2.4.3）は使えないが、液体の粘度・抵抗を外部から変えたいとき

• 可動部品（バルブ、クラッチ、ブレーキ機構）を減らしたい・なくしたいとき

• 応答速度が重要で、ミリ秒オーダーの切り替えが必要なとき

• 人に触れる装置で、本質的な安全性（受動型・ブレーキ型）が求められるとき

• 固定された材料物性を、外部信号で動的パラメータに変えたいとき

適用の3ステップ

1. ER流体の導入：対象系の中で、力の伝達・抵抗・流量制御を担っている機械構造を特定し、その機能をER流体の粘度変化で代替できないか検討する

2. 電極の設計：ER流体に電場をかけるための電極配置を設計する。プリント基板技術を活用すると、複数箇所の独立制御が容易になる

3. 制約の確認：高電圧（数kV/mm）、沈降、絶縁破壊、出力上限を確認する。大出力が不要なら有力、大出力が必要ならMR流体（2.4.8〜2.4.10の磁場版）を検討する

自問する質問

• 「この系の中で、いま固定されている物性パラメータは何か？ それを場で切り替えられないか？」

• 「力の伝達や抵抗を、機械構造ではなく液体の物性変化で実現できないか？」

• 「磁性流体が使えない理由は何か？ 電場なら使えないか？」

まとめ

標準解2.4.12は「強磁性流体が使えない場合に、電場で粘度を制御できる電気粘性流体を使う」という解法です。

NASAのER流体点字ディスプレイは、ピンを物理的に動かすという機械的な解を、液体の粘度変化で圧力を作るという場的な解に置き換えた、きわめて明快な実装例です。

1947年のウィンスローから始まり、歩行器やリハビリ装具、そして2003年のGER（巨大電気粘性効果）まで──ER流体は一貫して「電気信号を液体の物性変化に変え、それを機械力に変換する」というパターンを繰り返してきました。

2.4.12はニッチな標準解です。しかしその本質は、粘度という固定された性質を外部場で可変パラメータに変えるという、TRIZの普遍的な発想パターンです。

文字通り「ER流体を使え」と読むのではなく、「固定された材料物性を、外部の場で動的に切り替えられないか？」と問うこと。それが2.4.12の示す発明の方向です。
